Рабочий проект инженерных решений слаботочных сетей таунхауса

Проектирование инженерных сетей

Раздел СС - слаботочные сети

Территориальное расположение на карте Москвы

Тип объекта - таунхаус

Что входит в данный проект

Разрабатываются следующие системы:

охранная сигнализация
пожарная сигнализация
ТВ
интернет
видеонаблюдение
защита от протечек

Проект умного дома является спецразделом инженерного проектирования и не входит в состав данного проекта.

Состав рабочего проекта СС

Что включает в себя рабочий проект слаботочных сетей таунхауса.

общие данные
общие указания
условные графические обозначения
структурная схема ОПС
структурная схема систем интернет-доступа, телевидения, видеодомофонной связи, видеонаблюдения, защиты от протечек
планы этажей квартиры таунхауса с расположением охранно-пожарной сигнализации
планы этажей квартиры таунхауса с расположением системы интернет-доступа, телевидения, видеодомофонной связи, видеонаблюдения
план кровли - интернет доступ, видеонаблюдение
поэтажные планы с расположением системы защиты от протечек
электрическая схема подключения оборудования ОПС
электрическая схема подключения блока речевого оповещения Рупор
электрическая схема подключения блока сигнально-пускового С2000-СП1
расчет емкости источника бесперебойного электропитания
схемы монтажа и маркировки кабельных линий

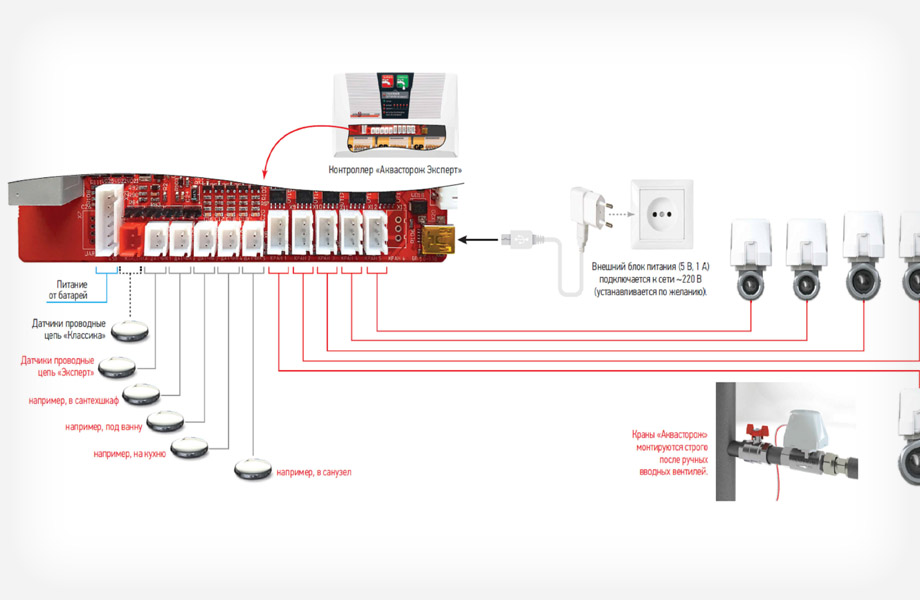

схема соединений контроллера Аквастоп Эксперт

Образец инженерного проекта слаботочных сетей (СС) таунхауса в Москве

Титульный лист

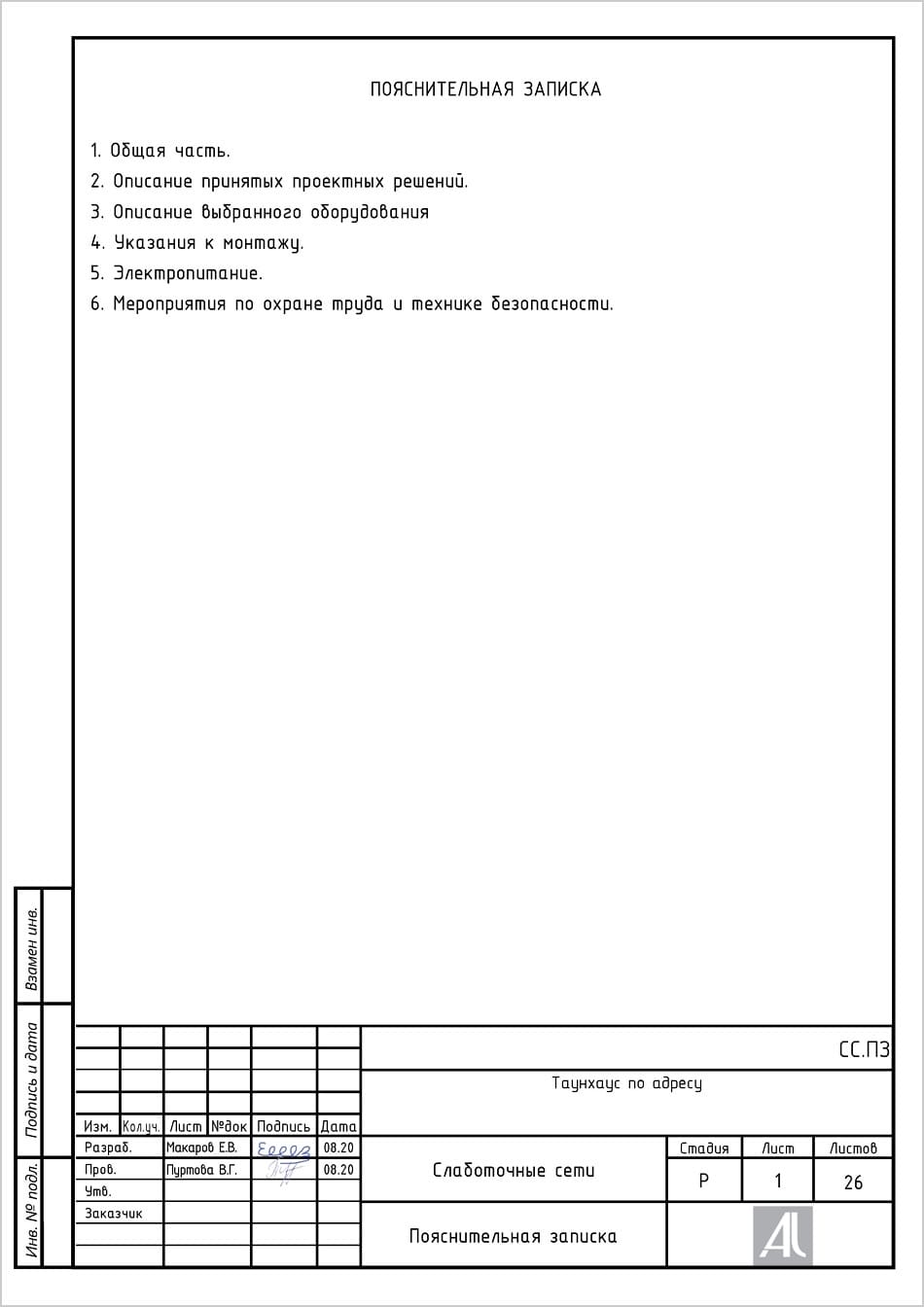

Пояснительная записка

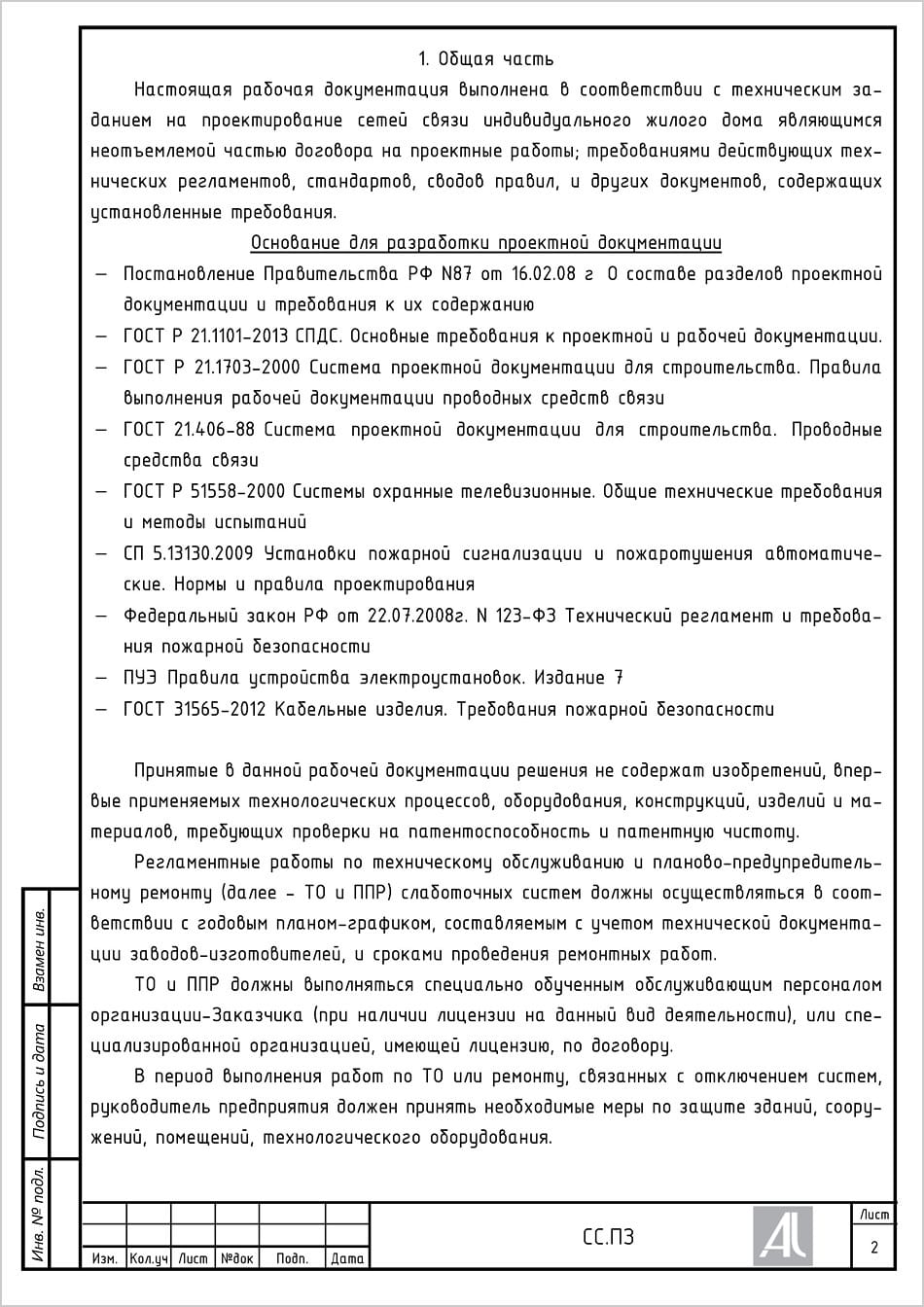

Пояснительная записка - общая часть

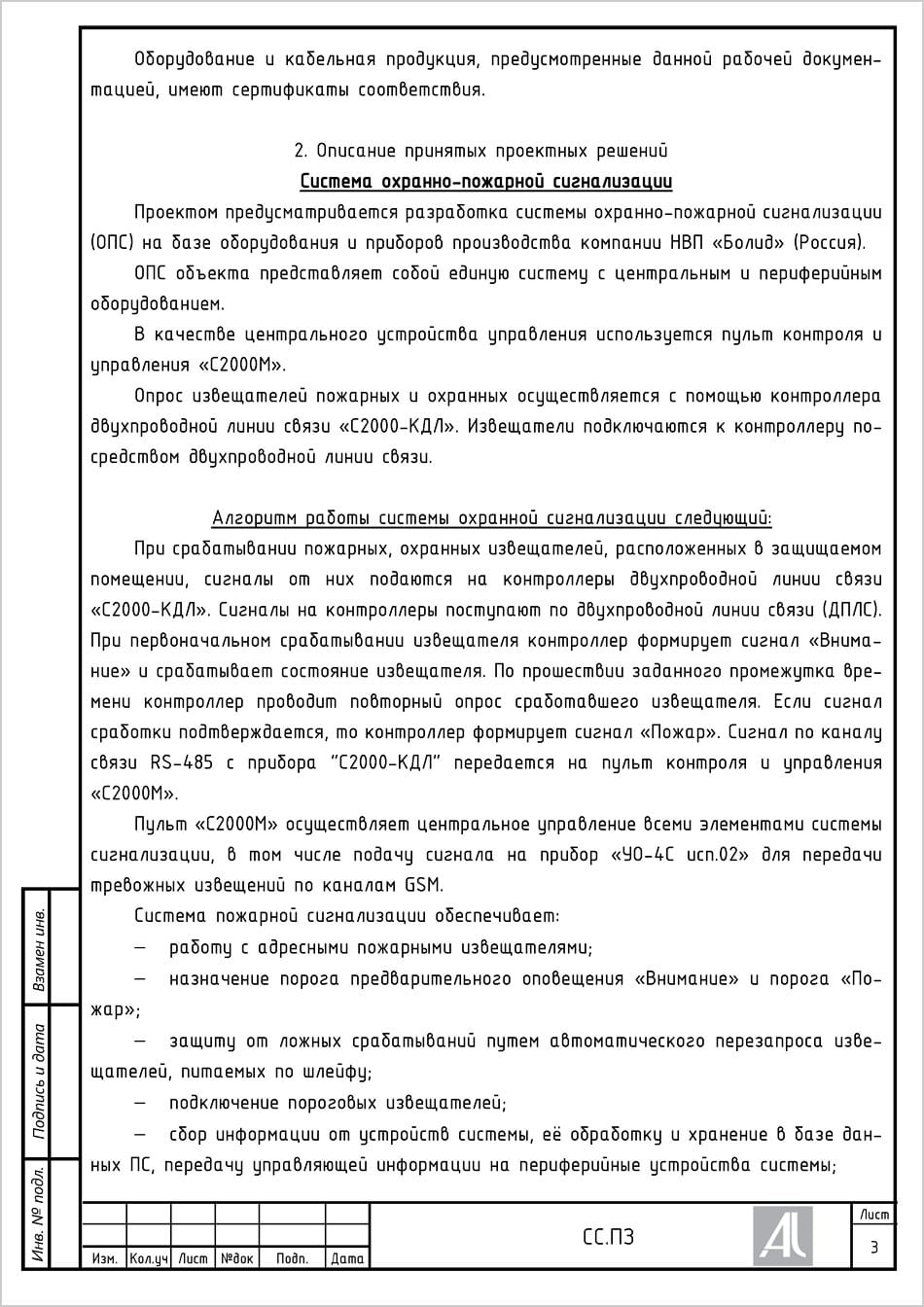

Описание принятых проектных решений

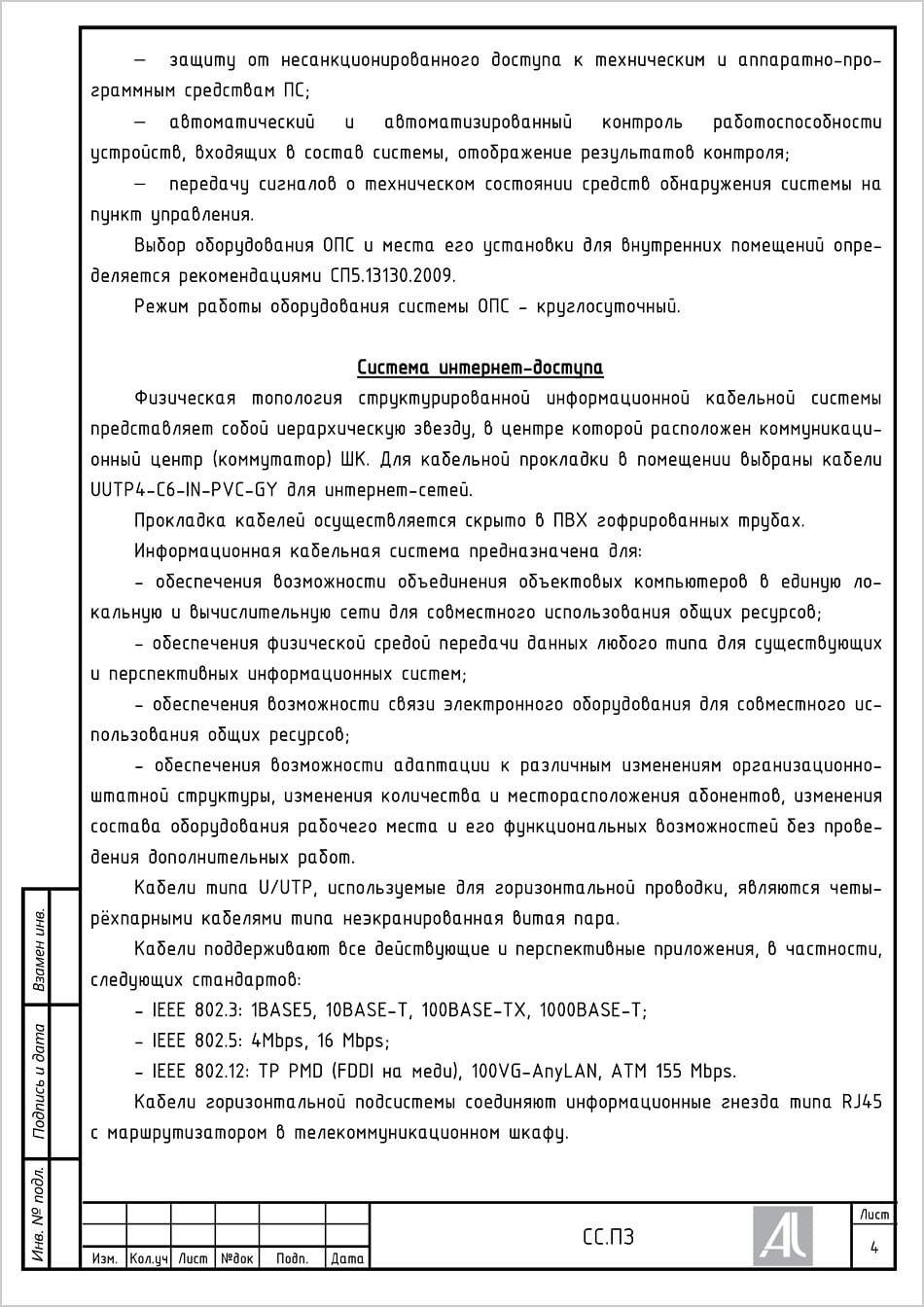

ПЗ. Система интернет доступа

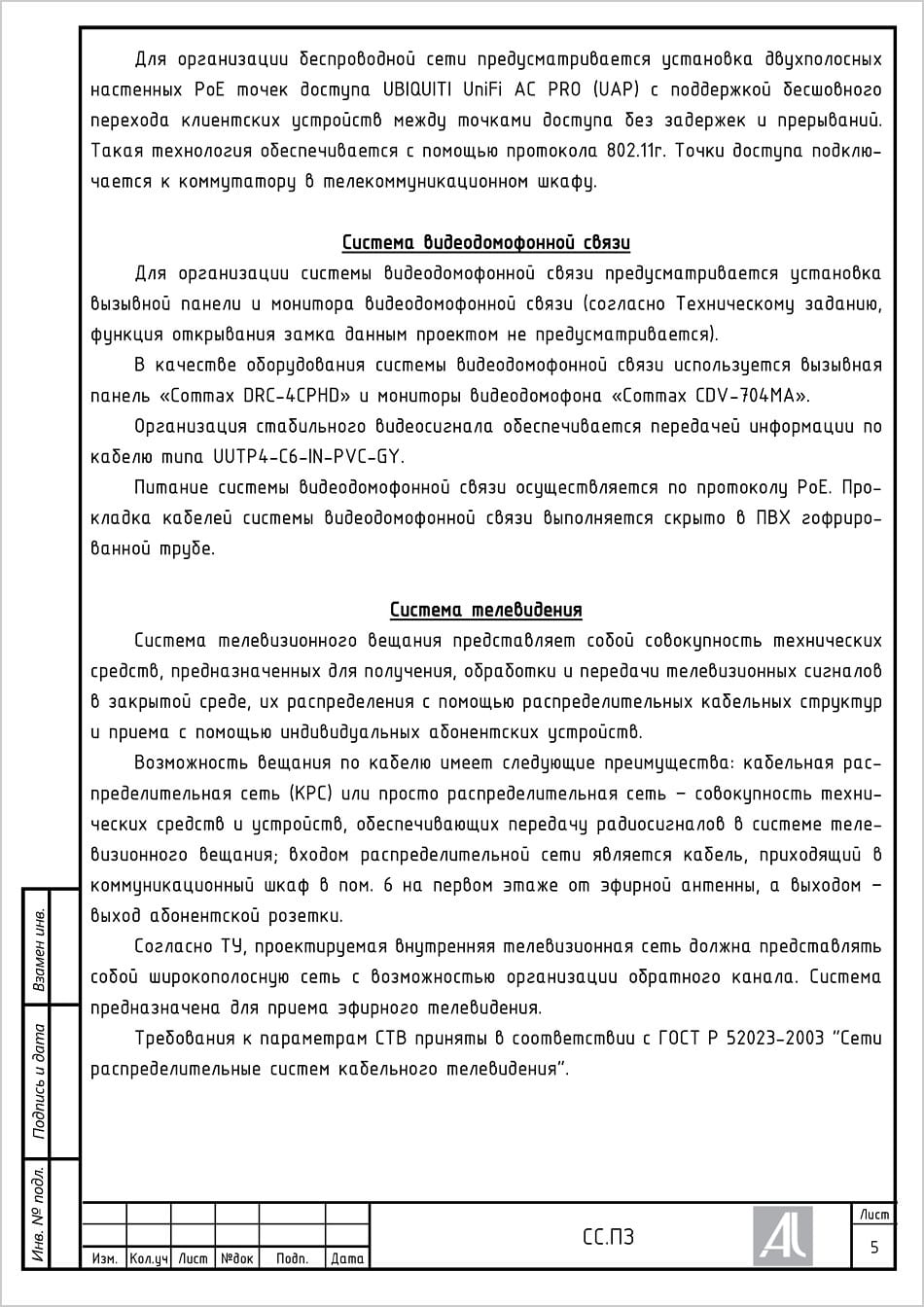

ПЗ. Система видеодомофонной связи и ТВ

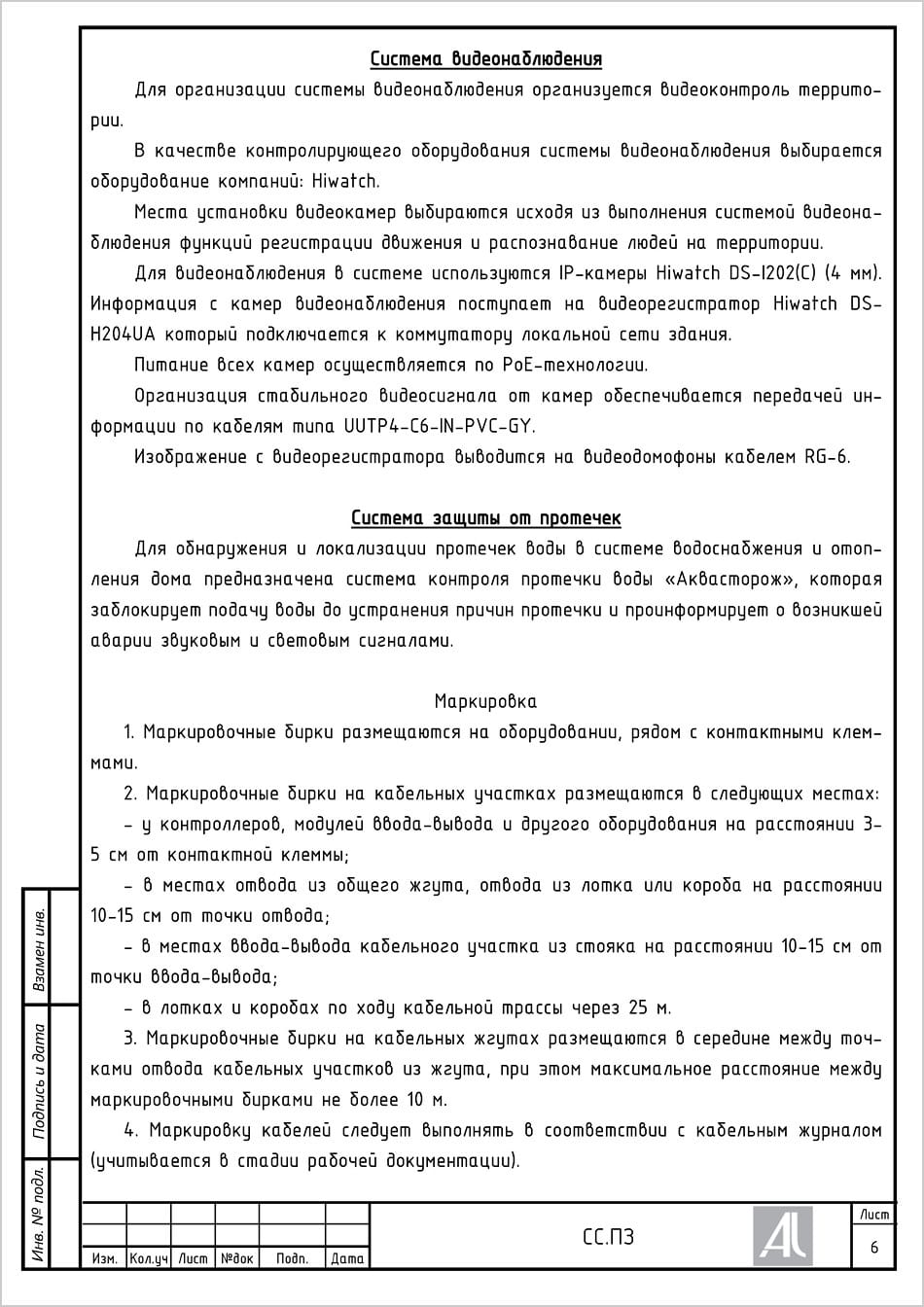

ПЗ. Видеонаблюдение и защита от протечек

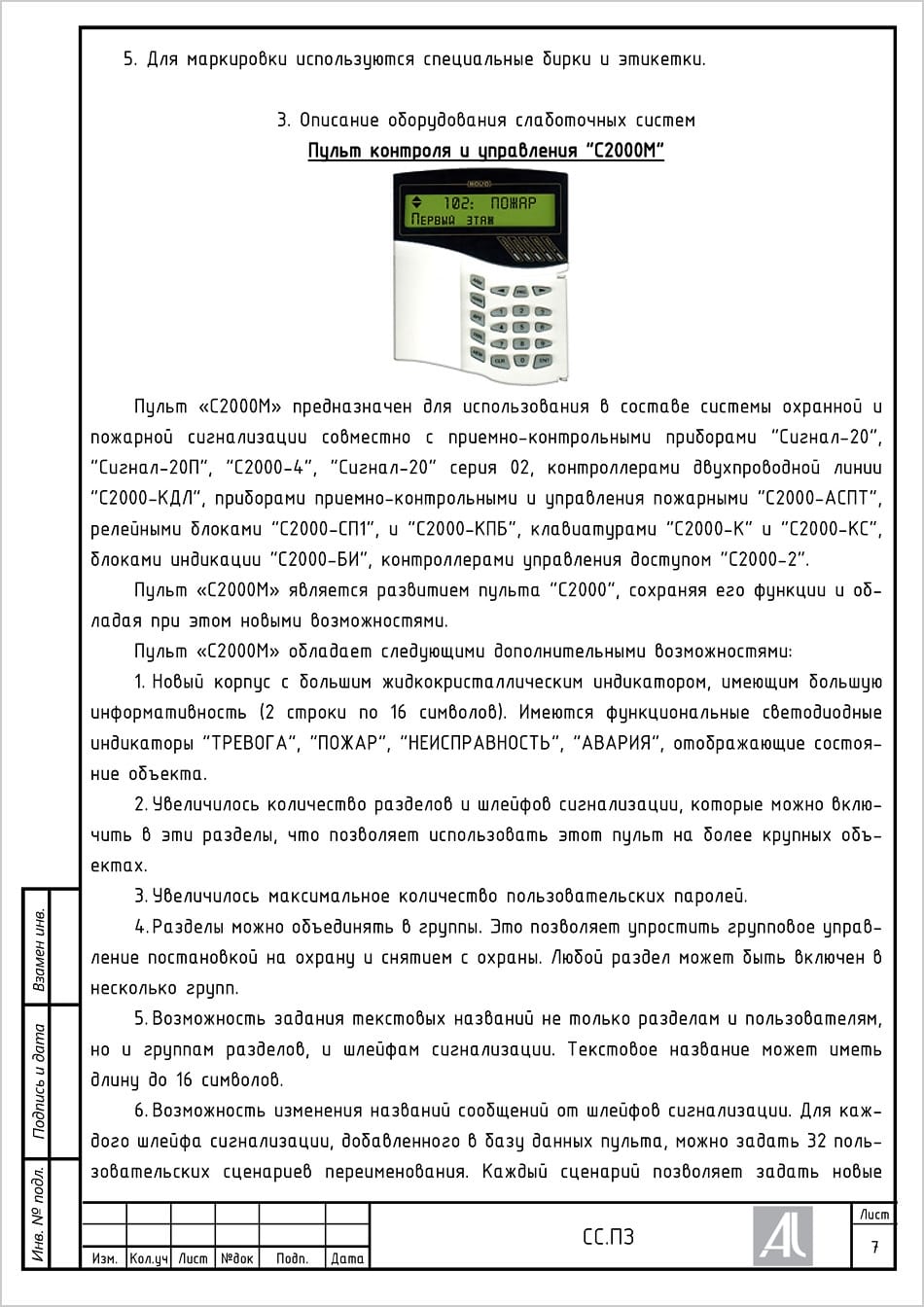

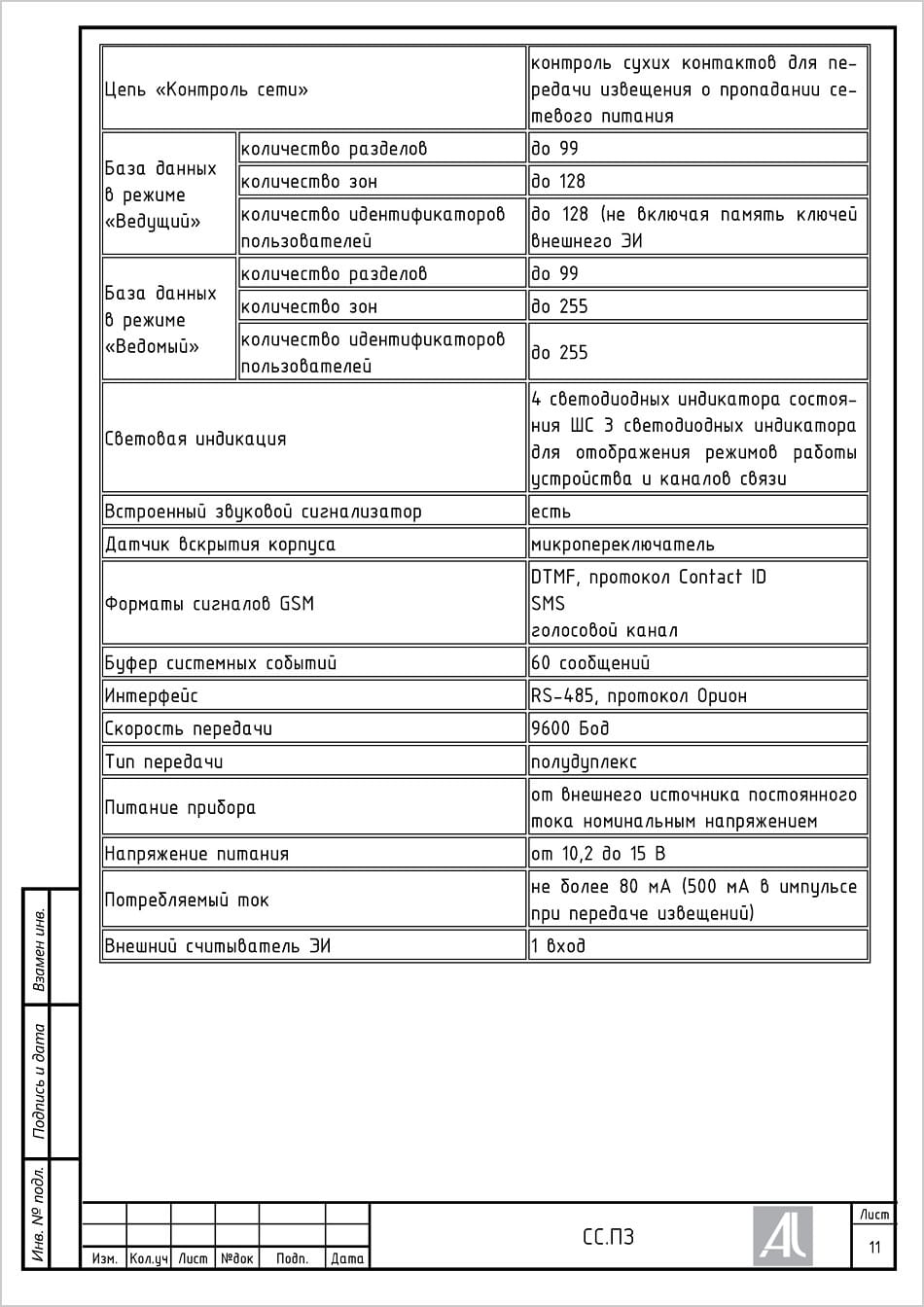

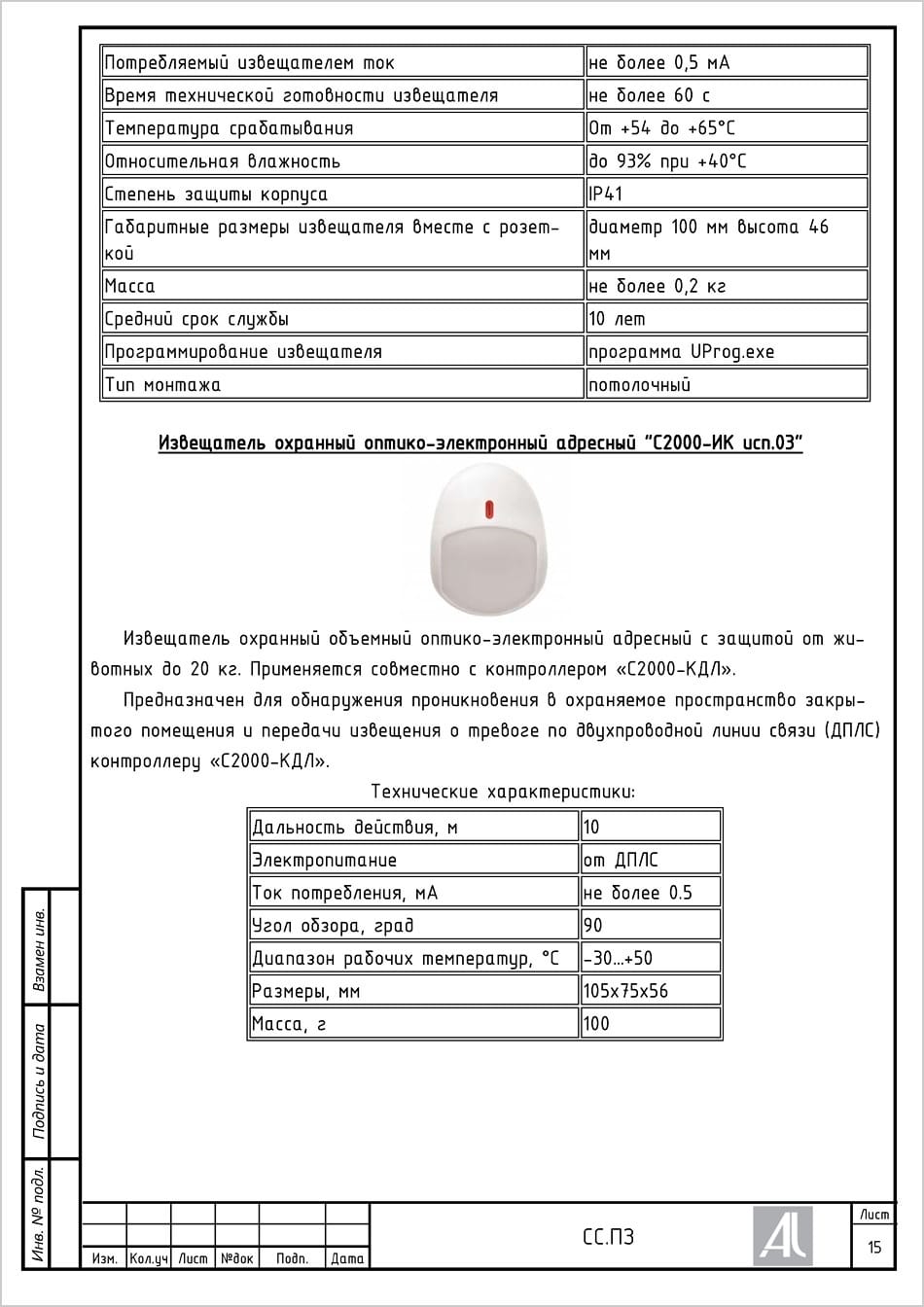

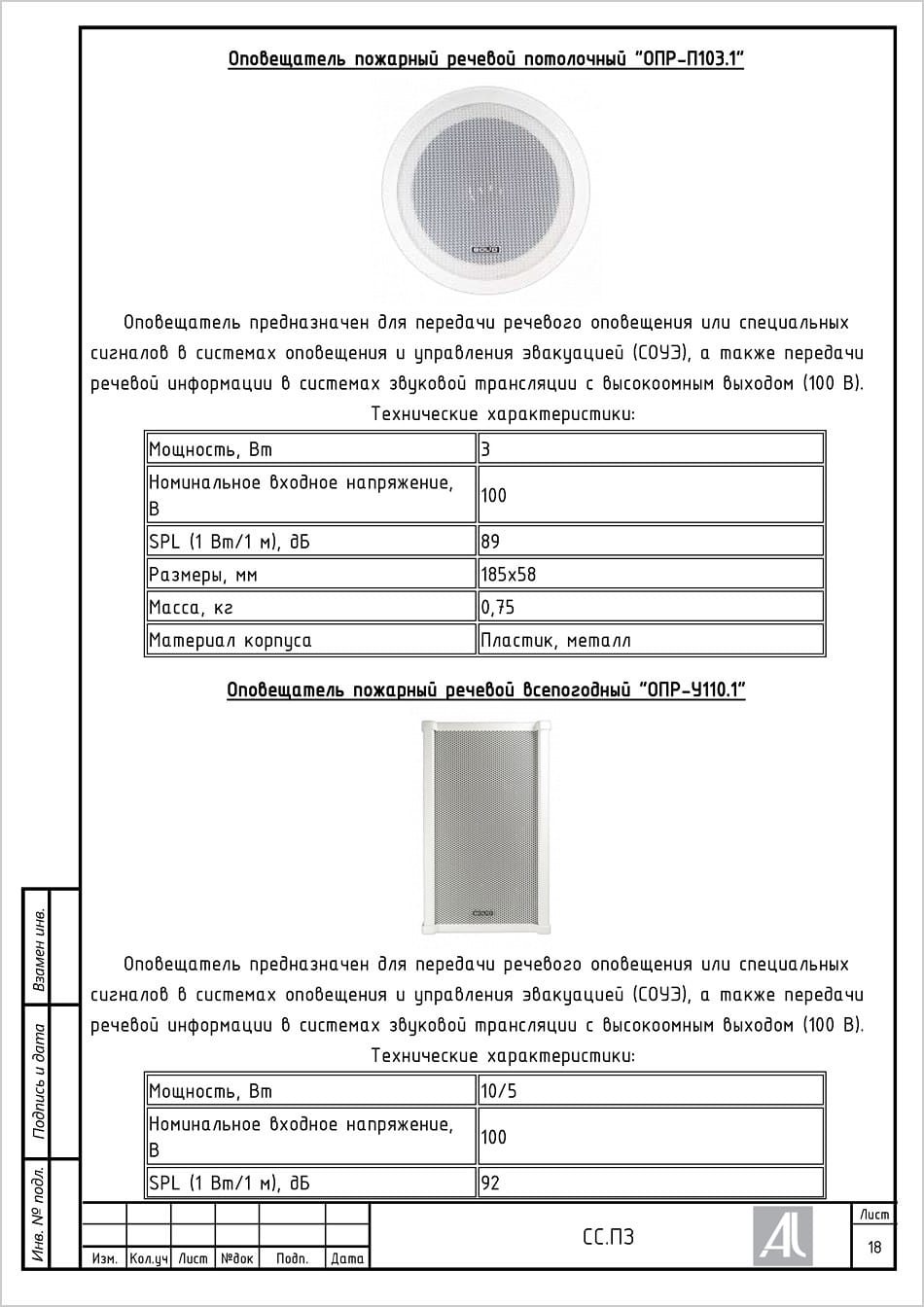

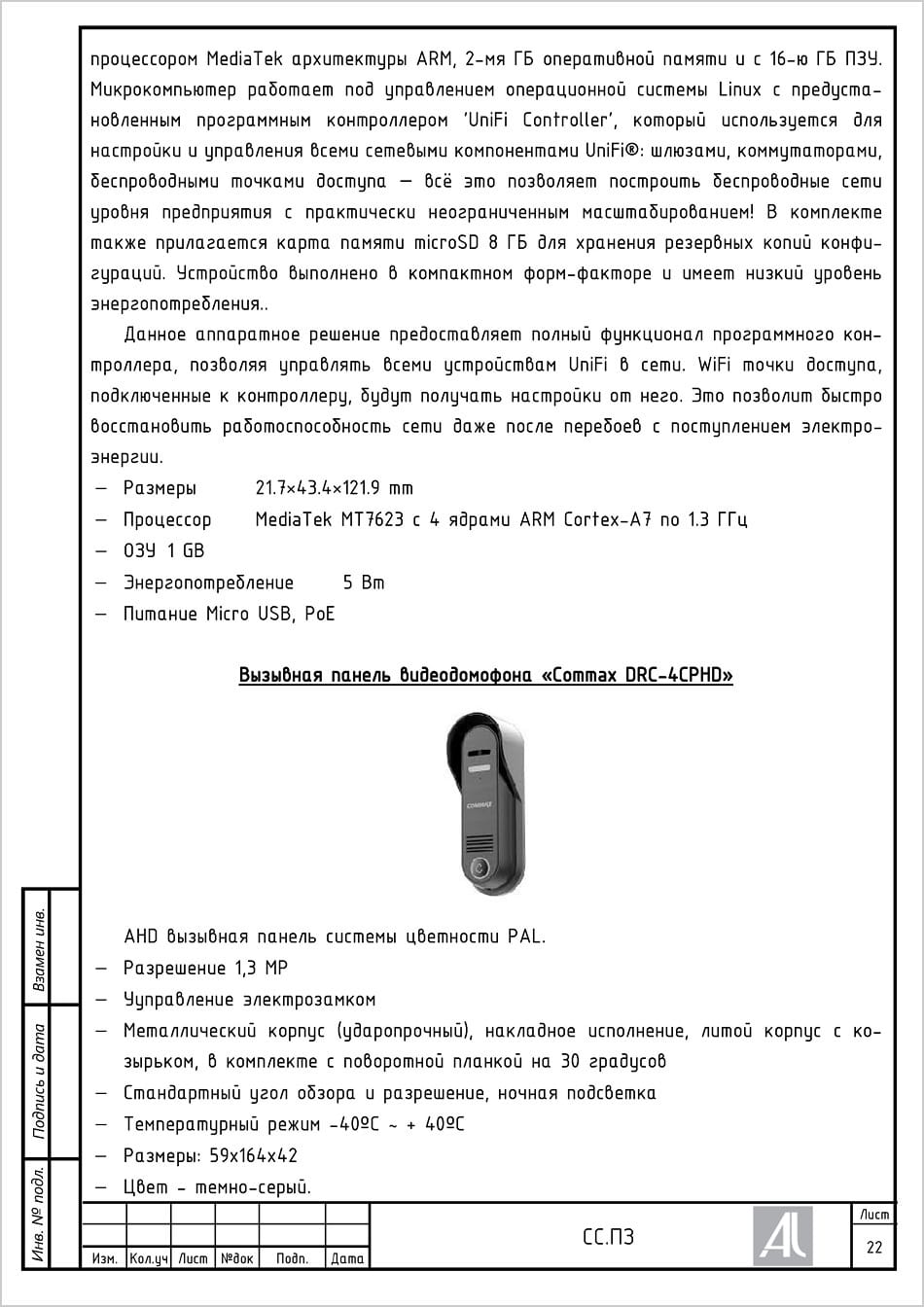

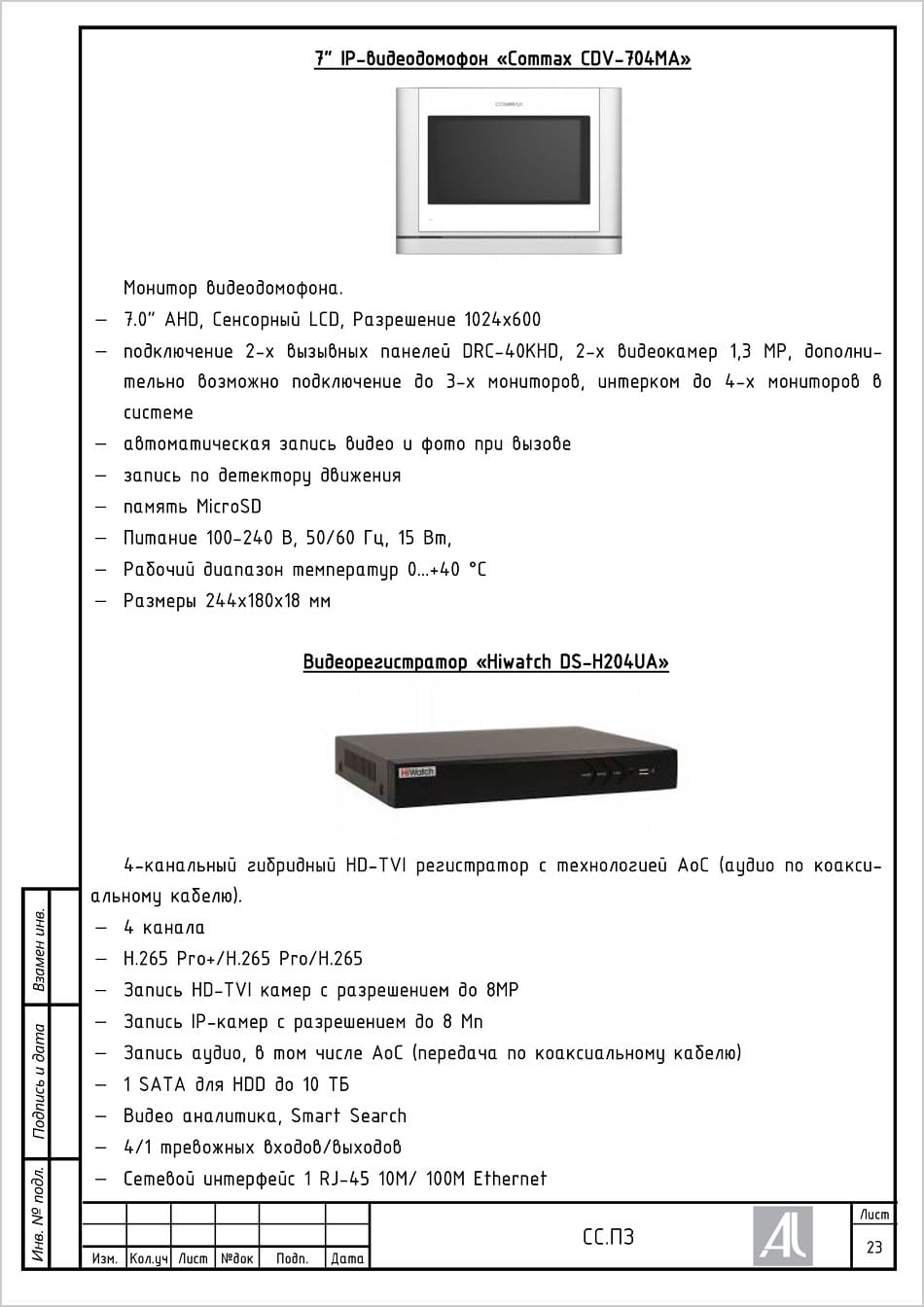

ПЗ. Описание оборудования СС

Ведомость и спецификации

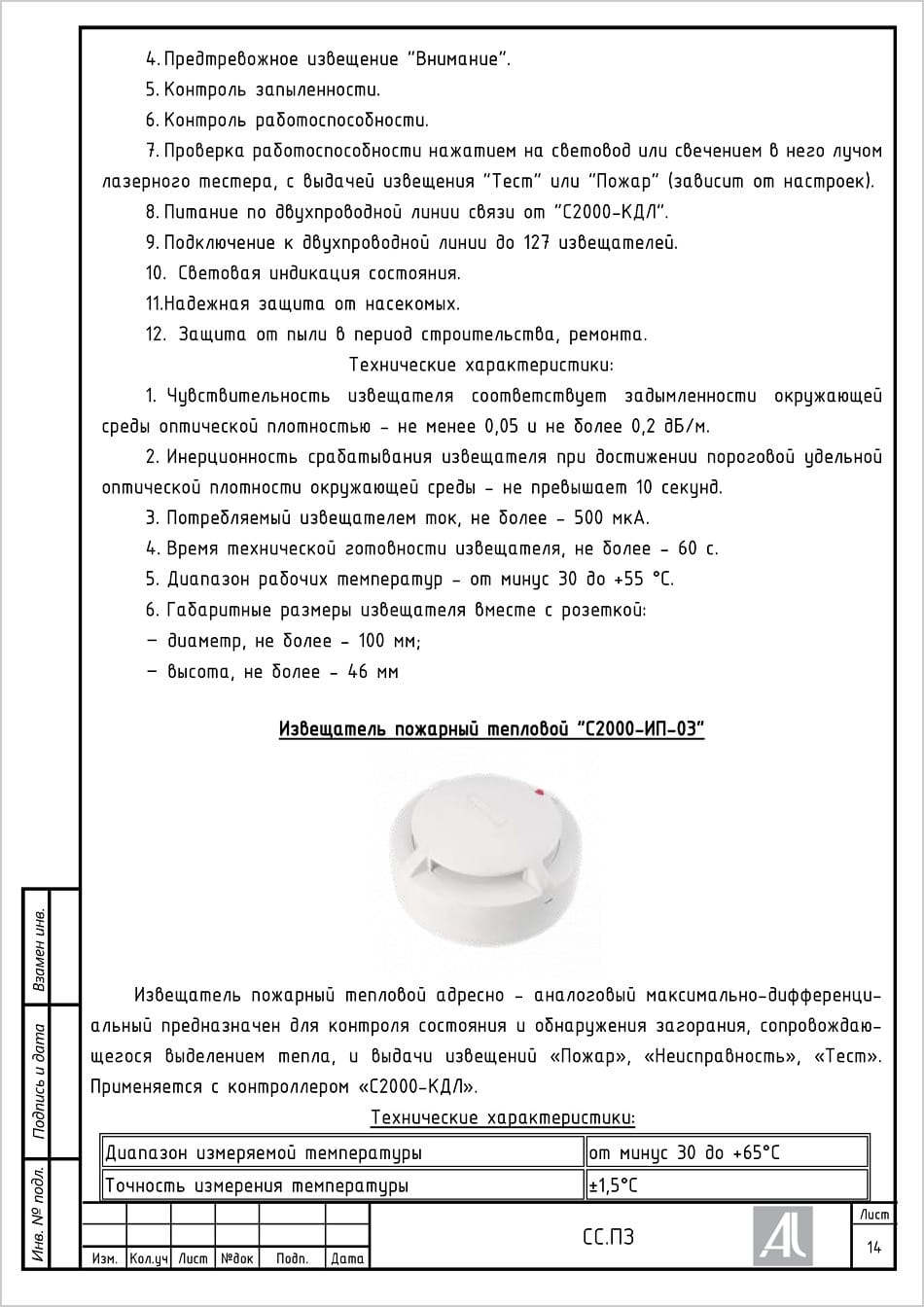

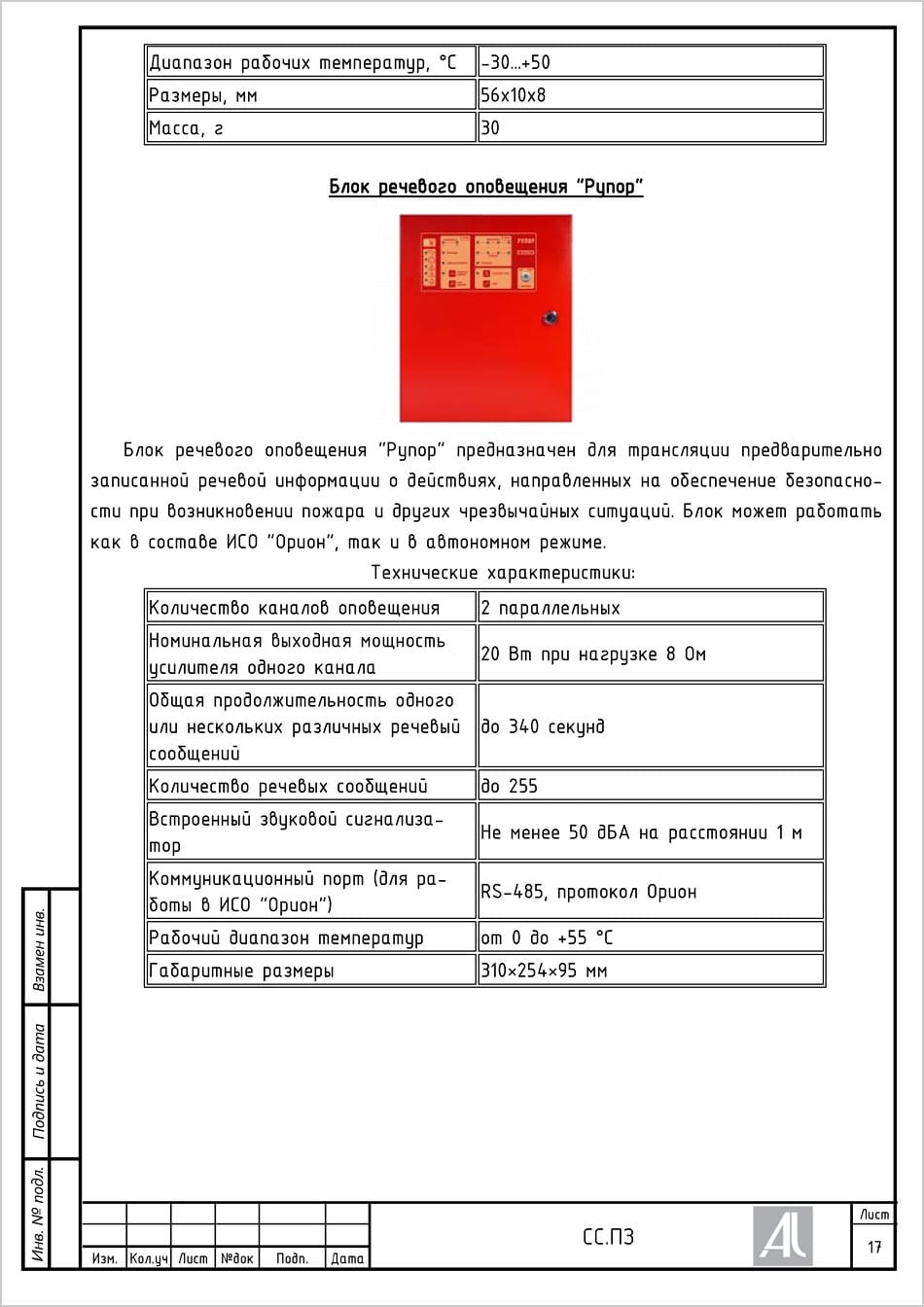

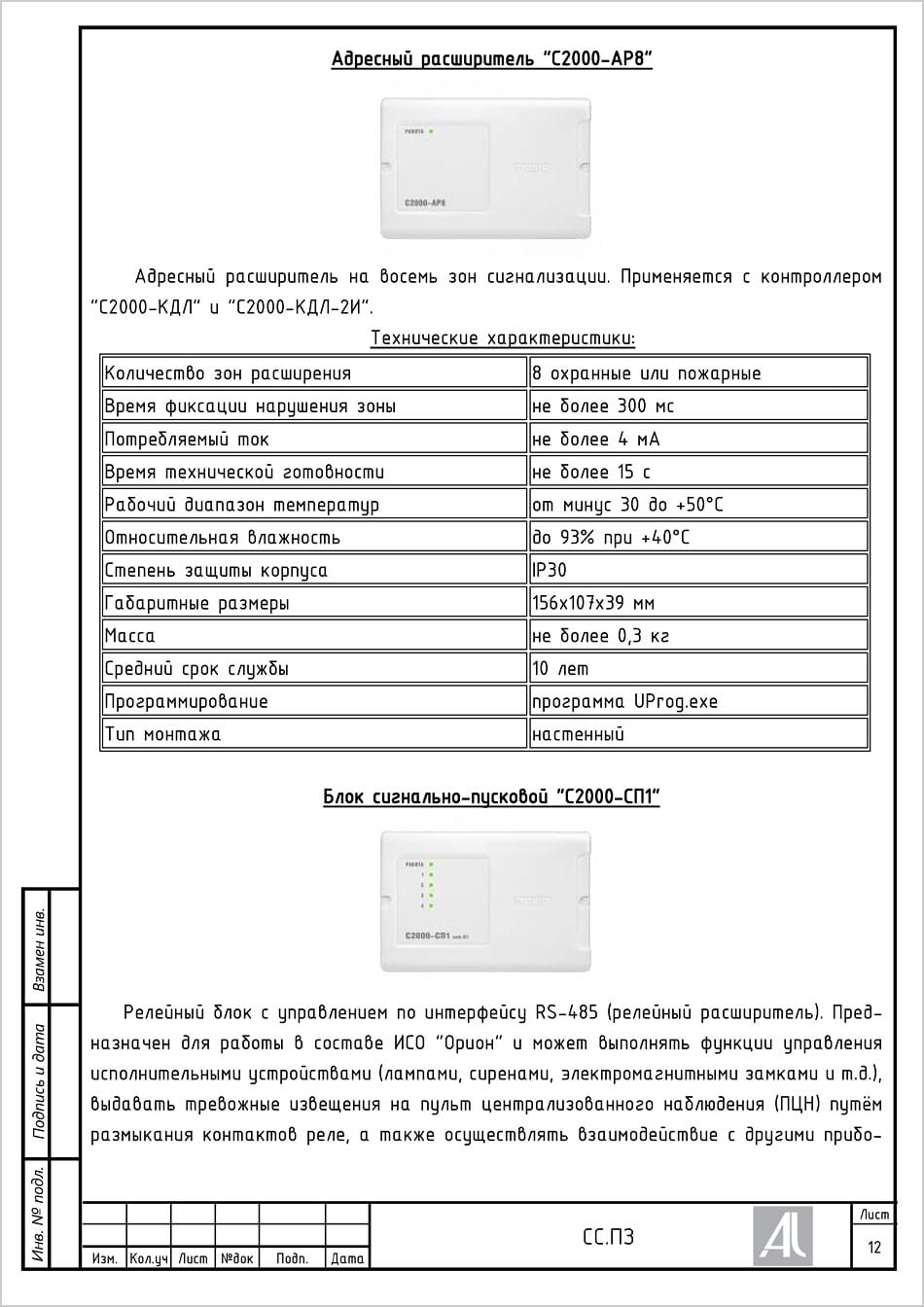

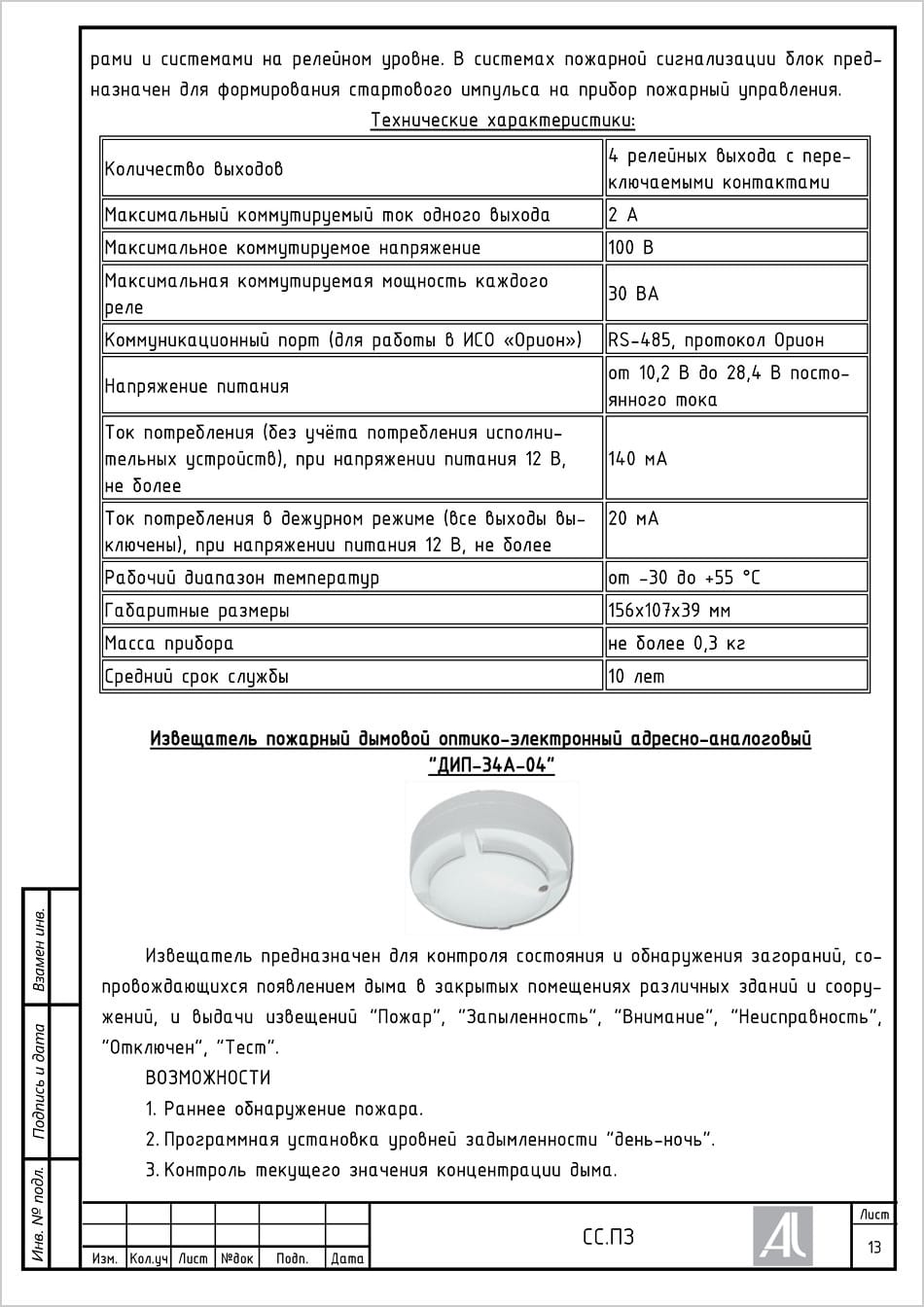

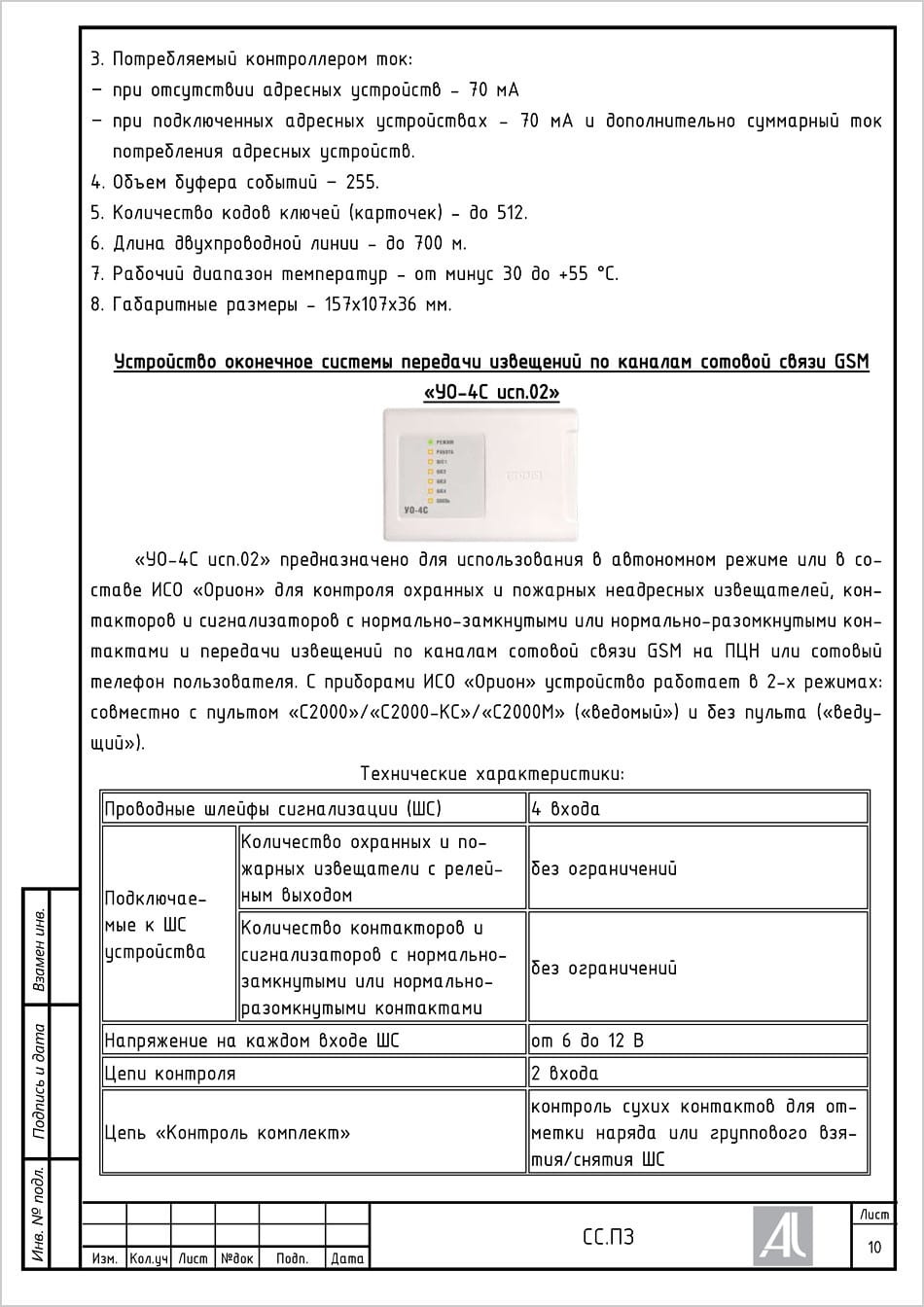

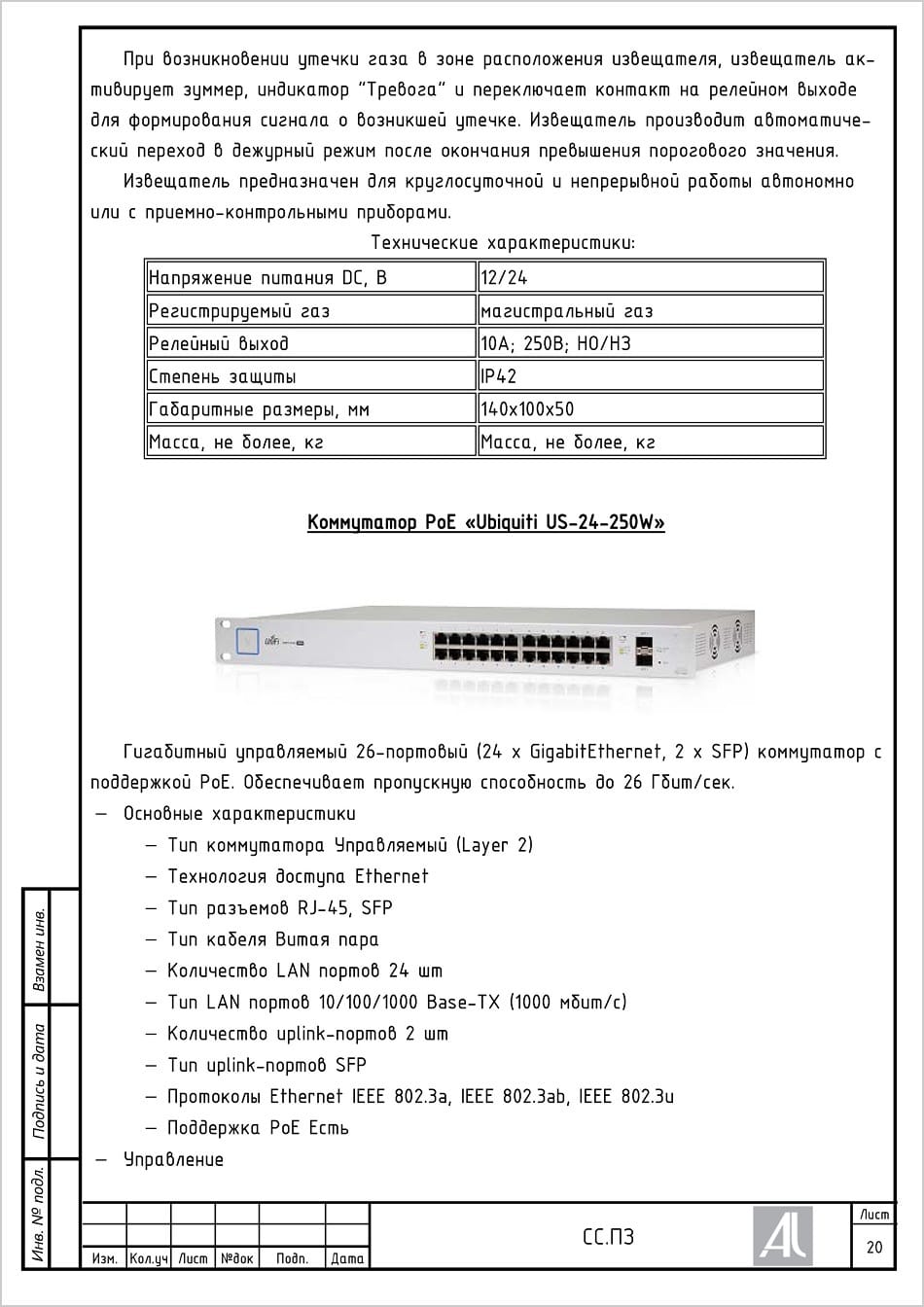

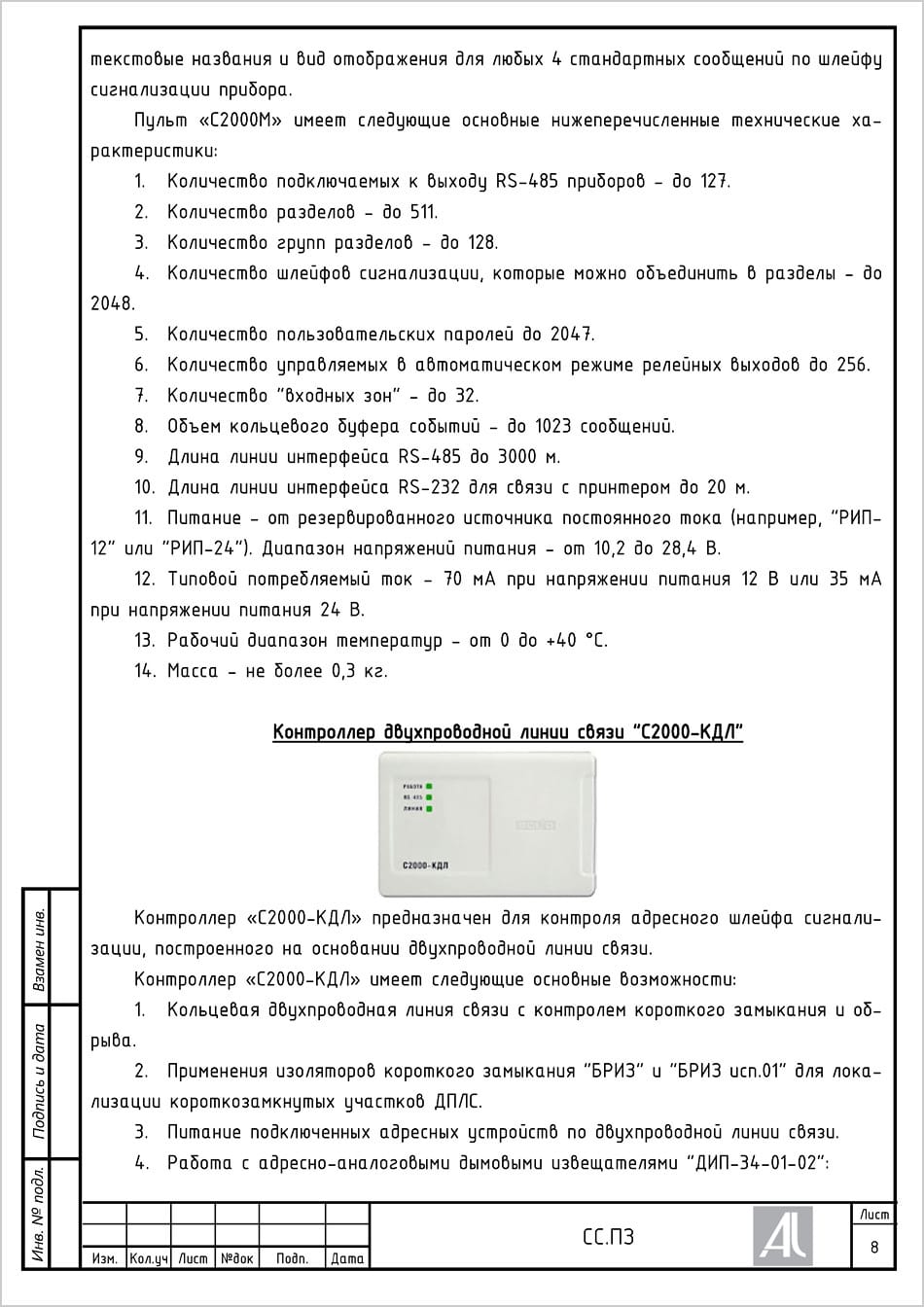

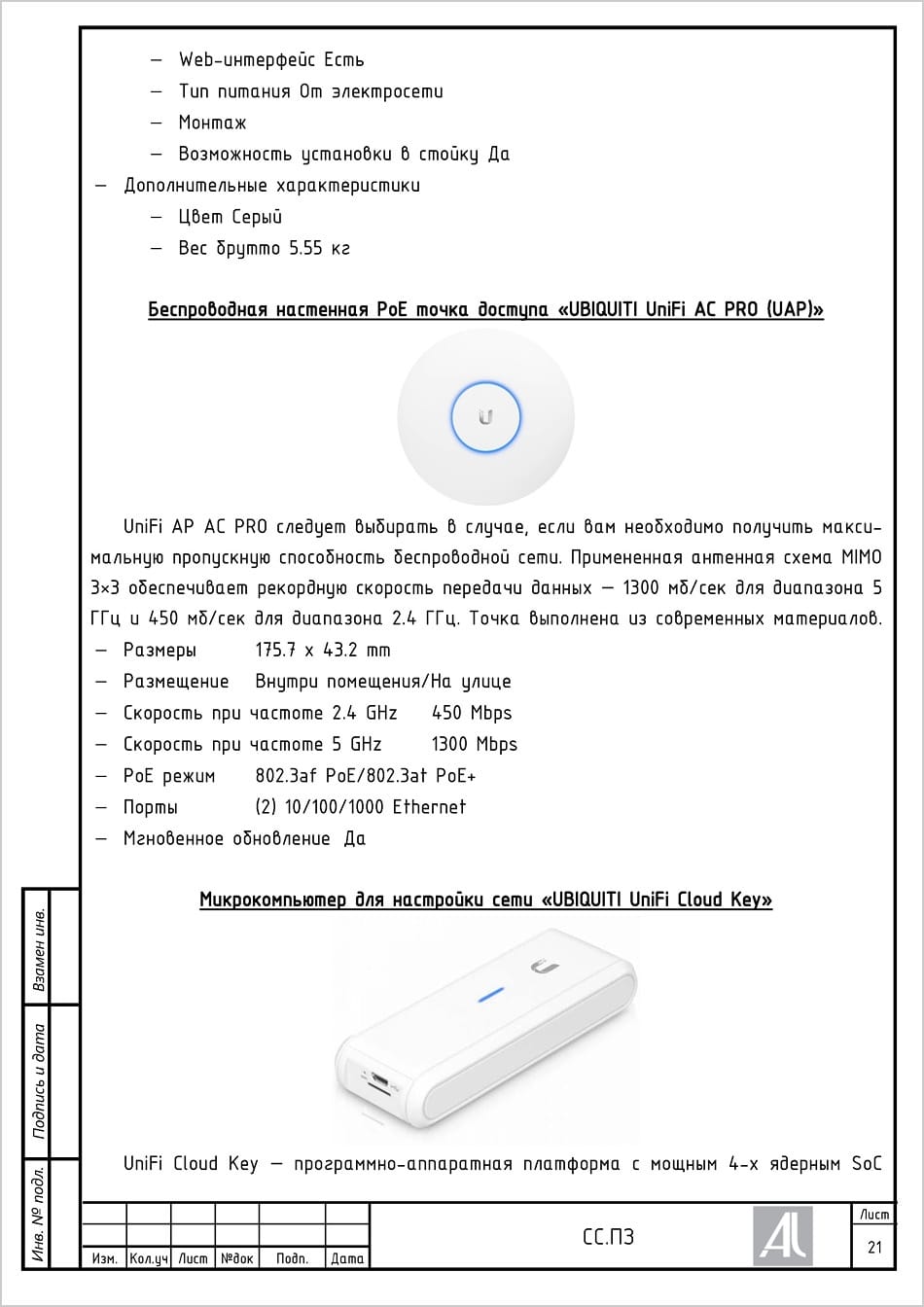

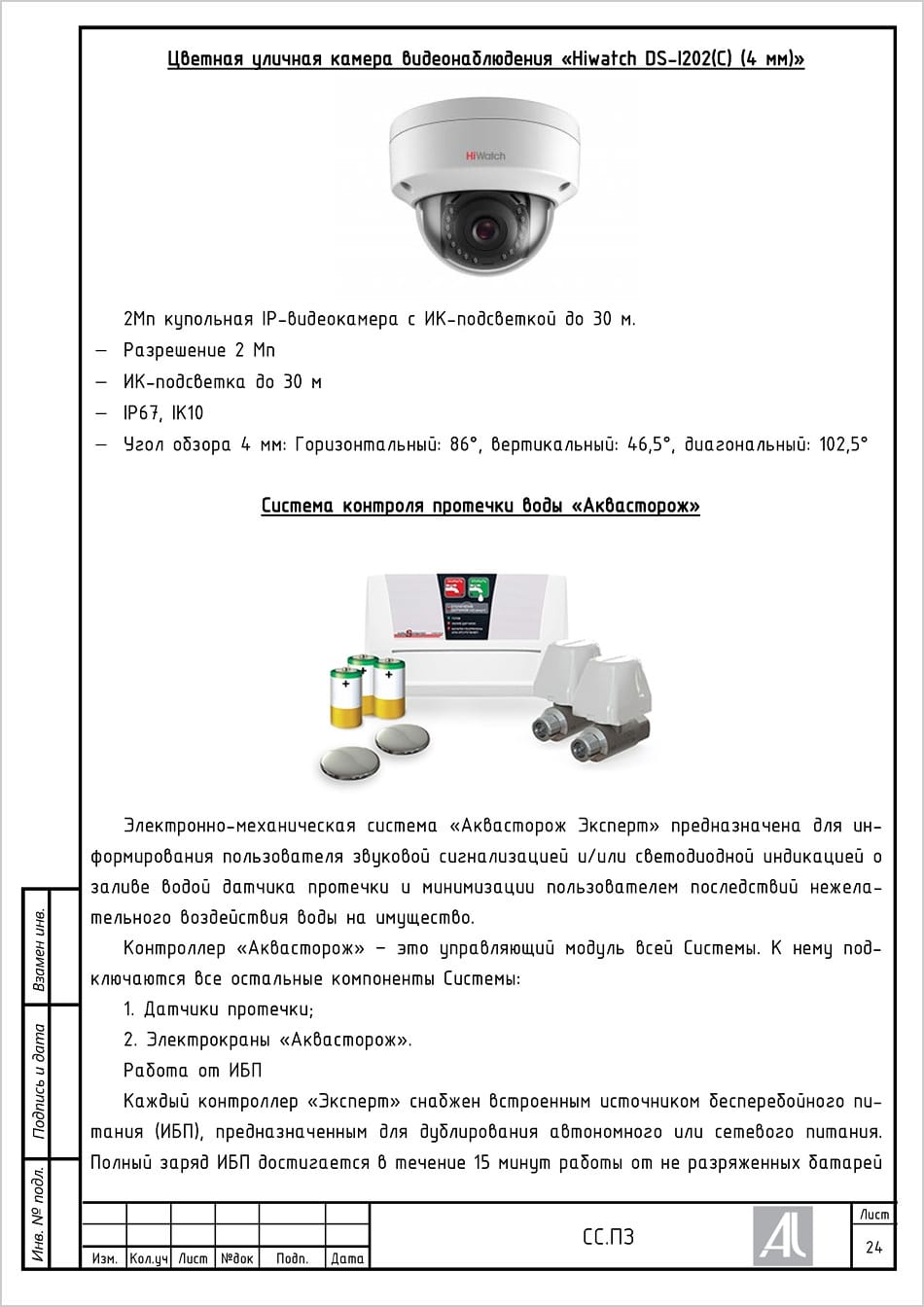

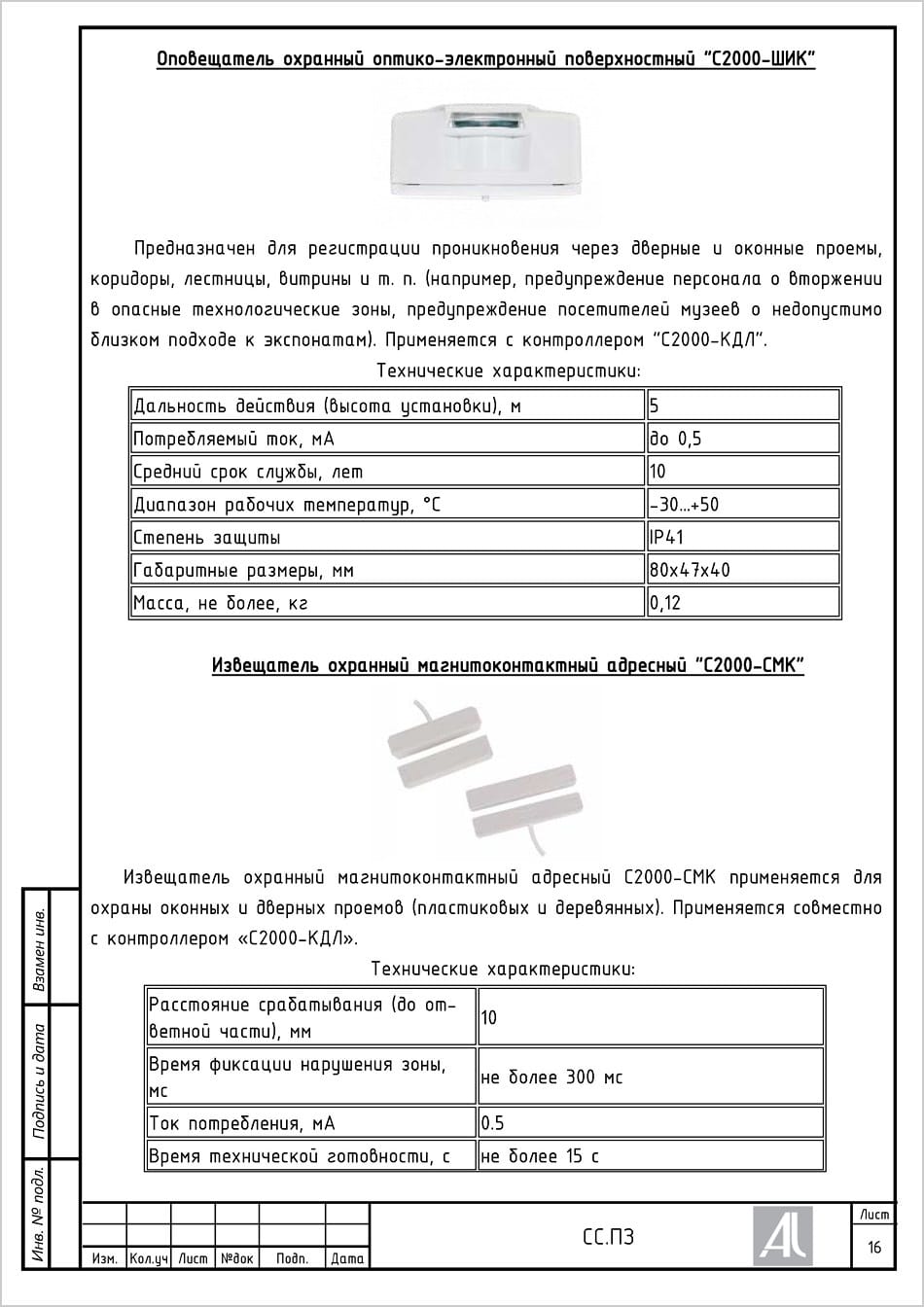

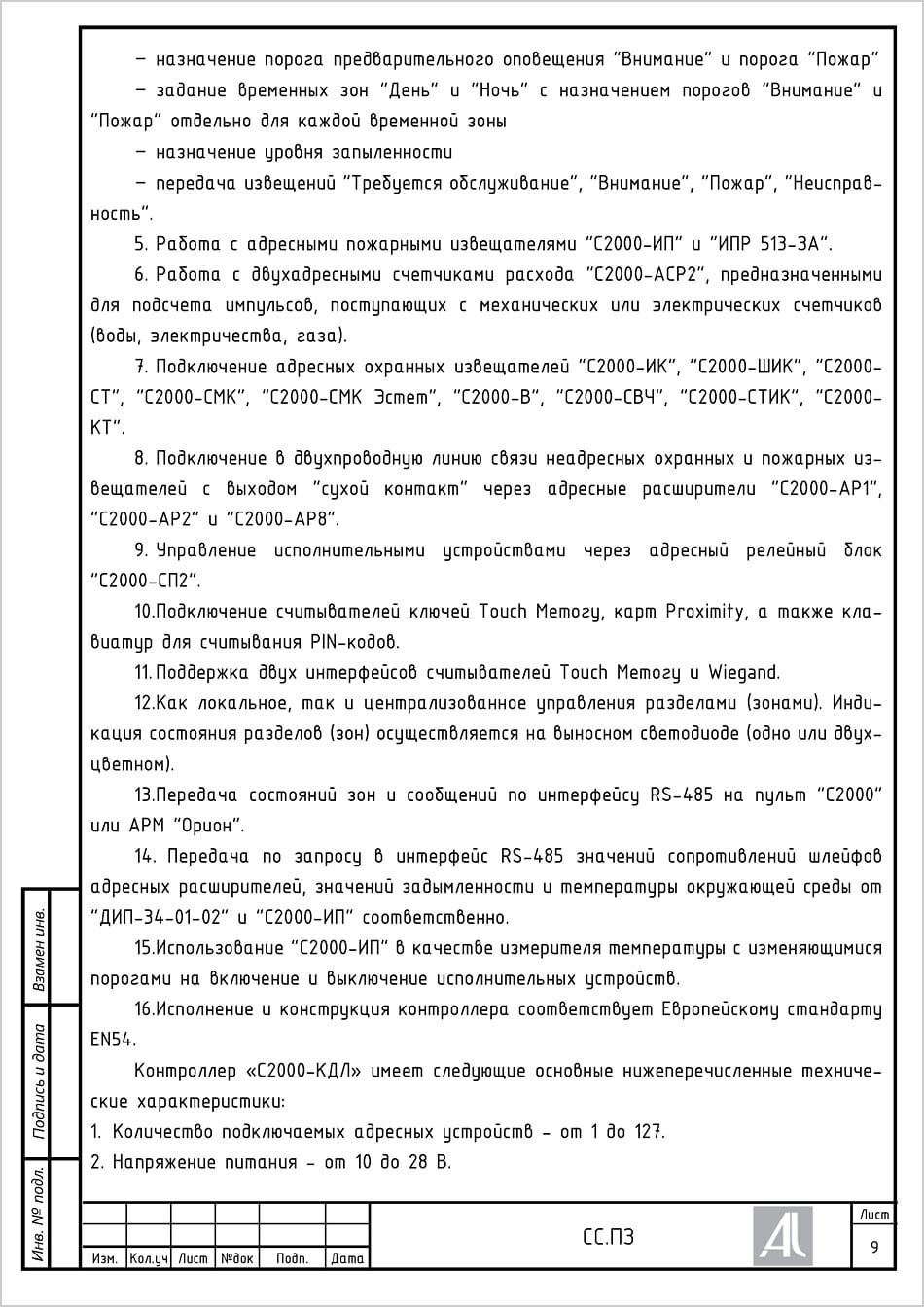

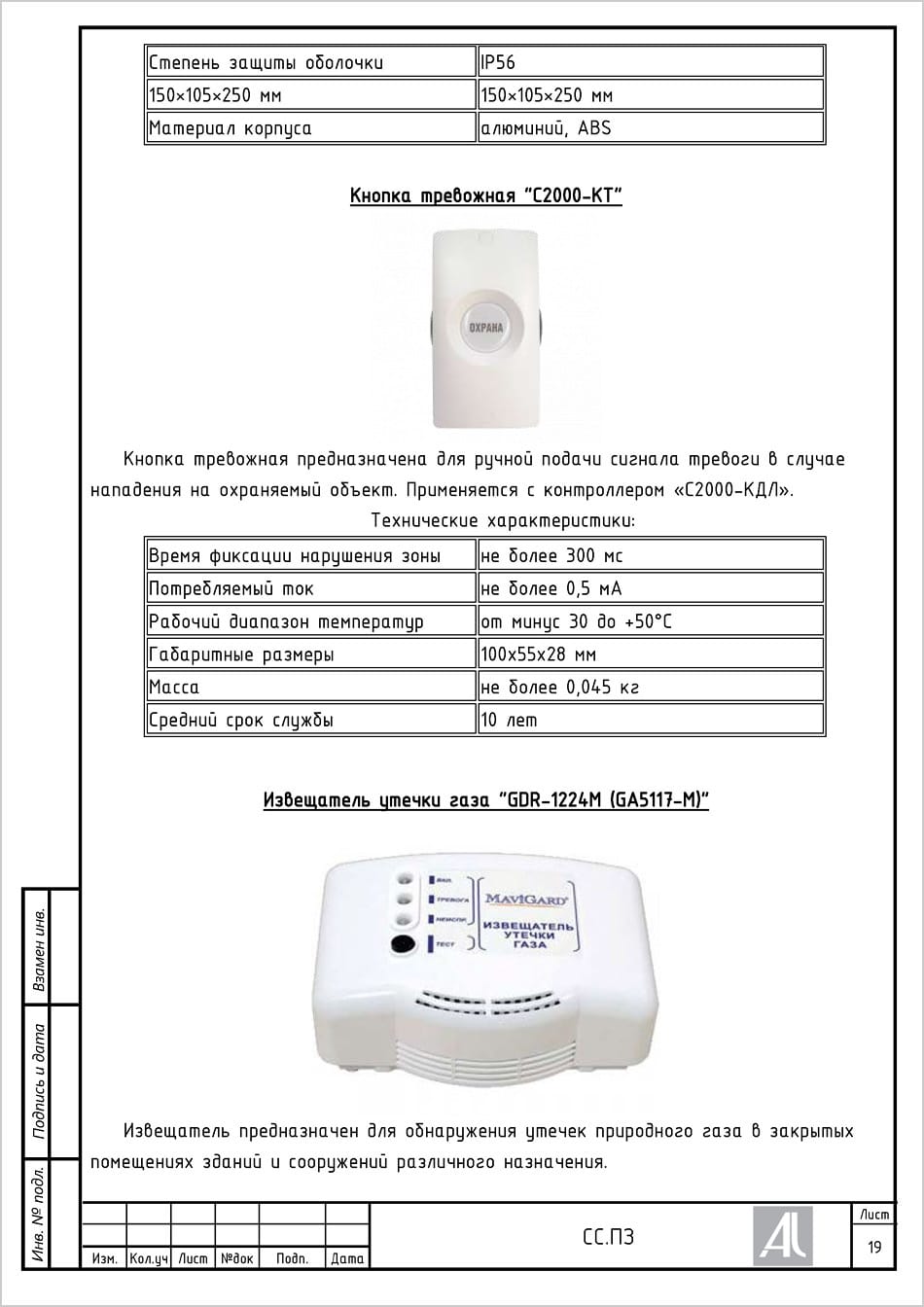

ПЗ. Описание оборудования СС

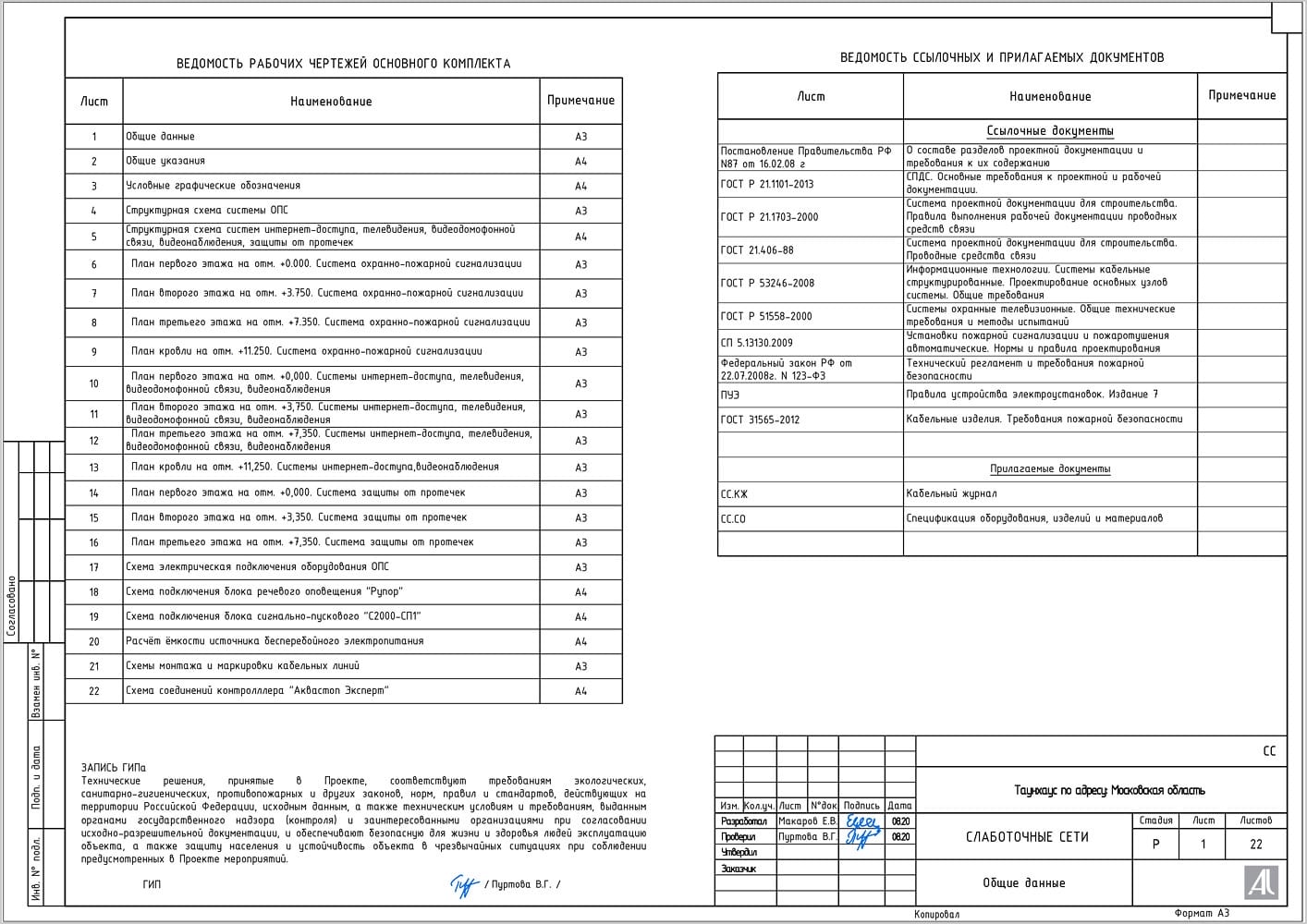

Общие данные. Ведомость чертежей

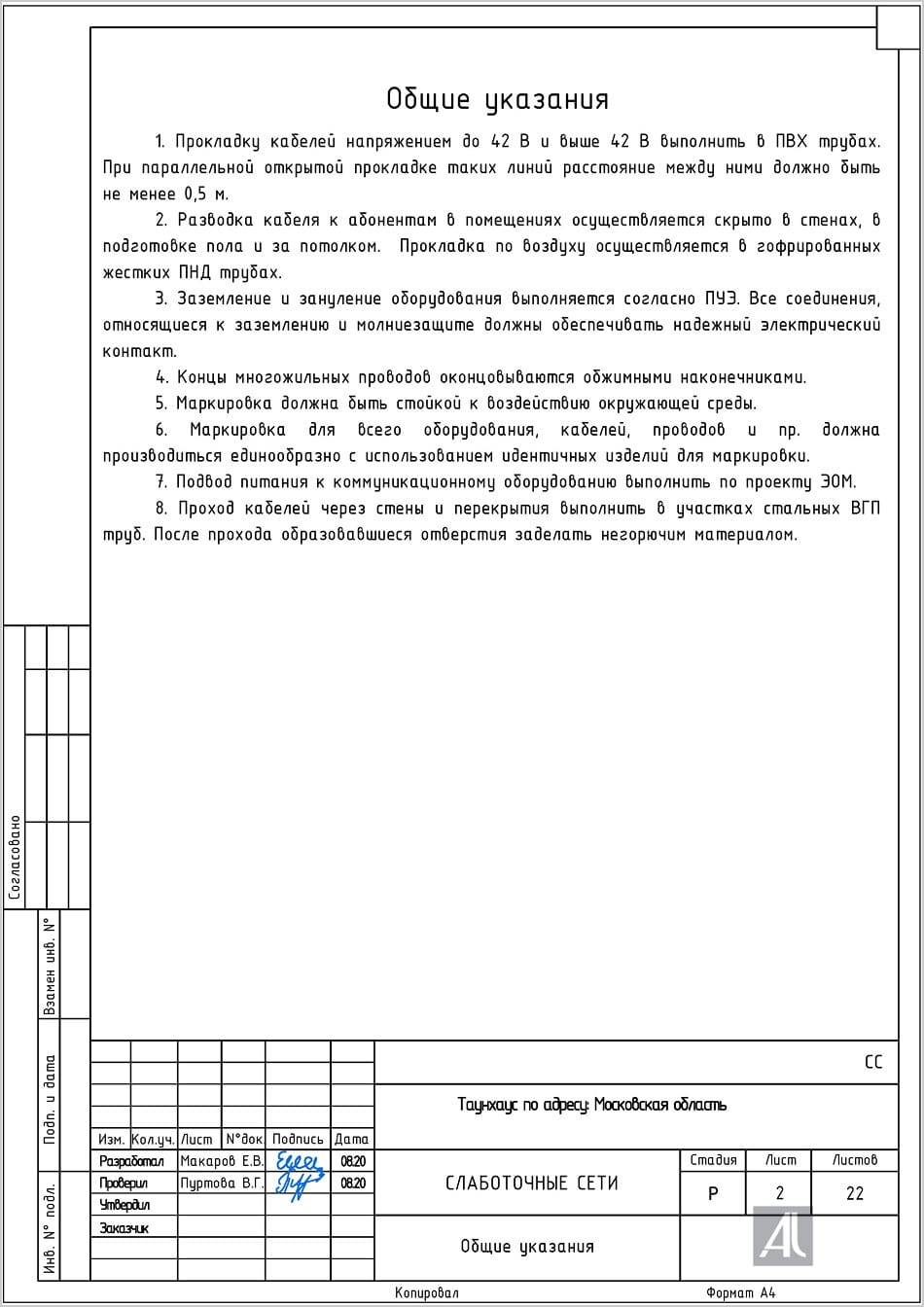

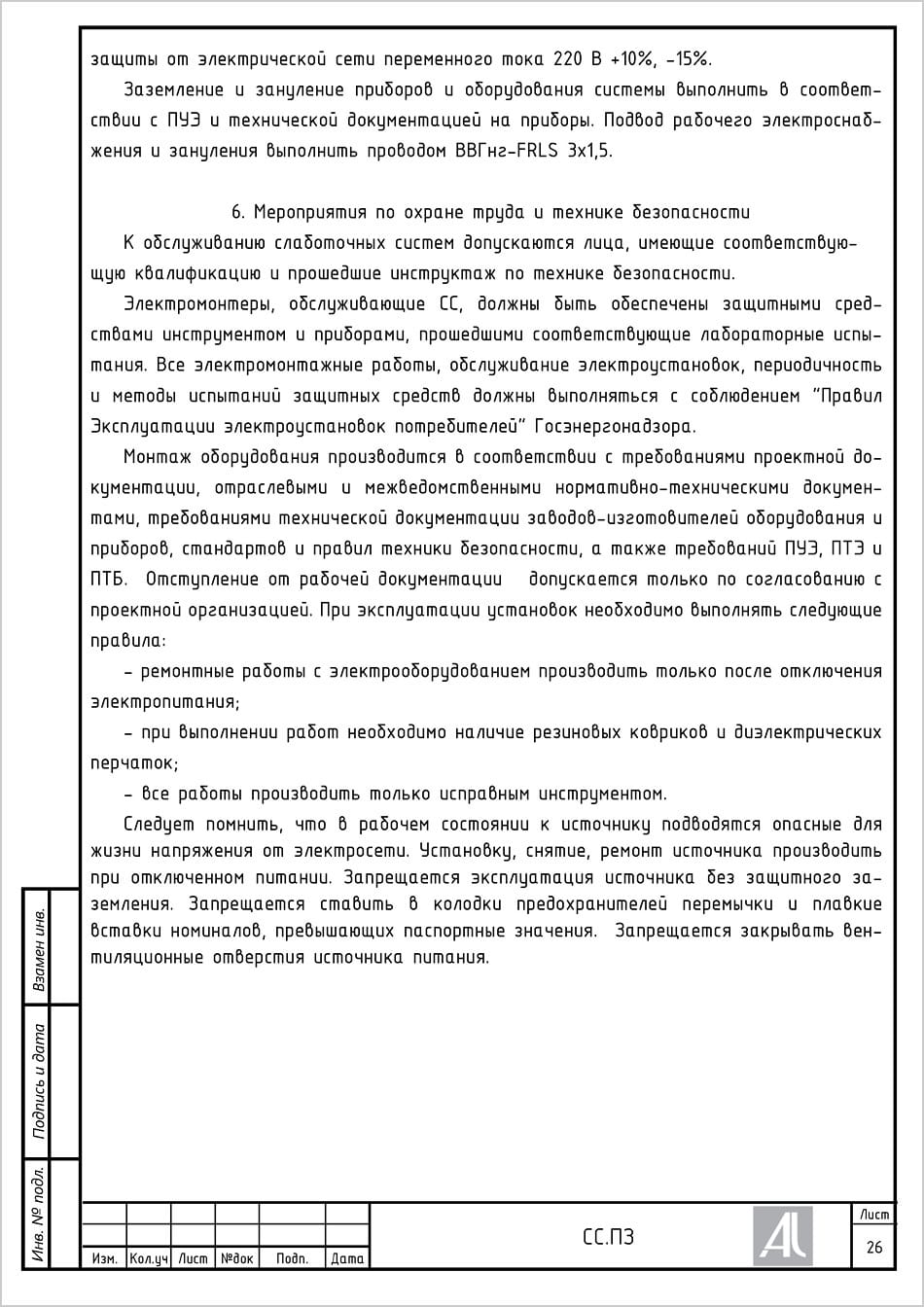

Общие указания к производству работ

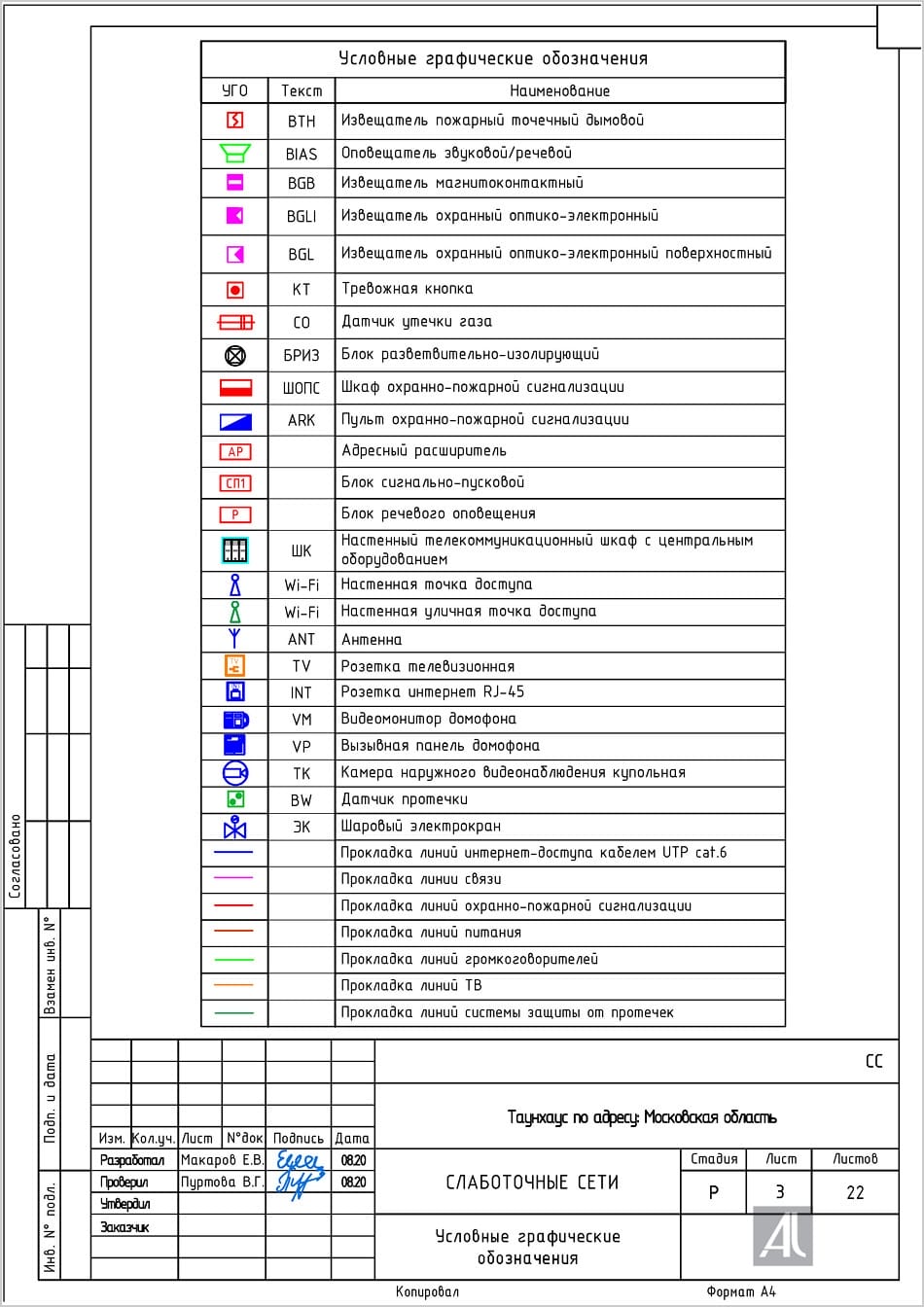

Условные графические обозначения

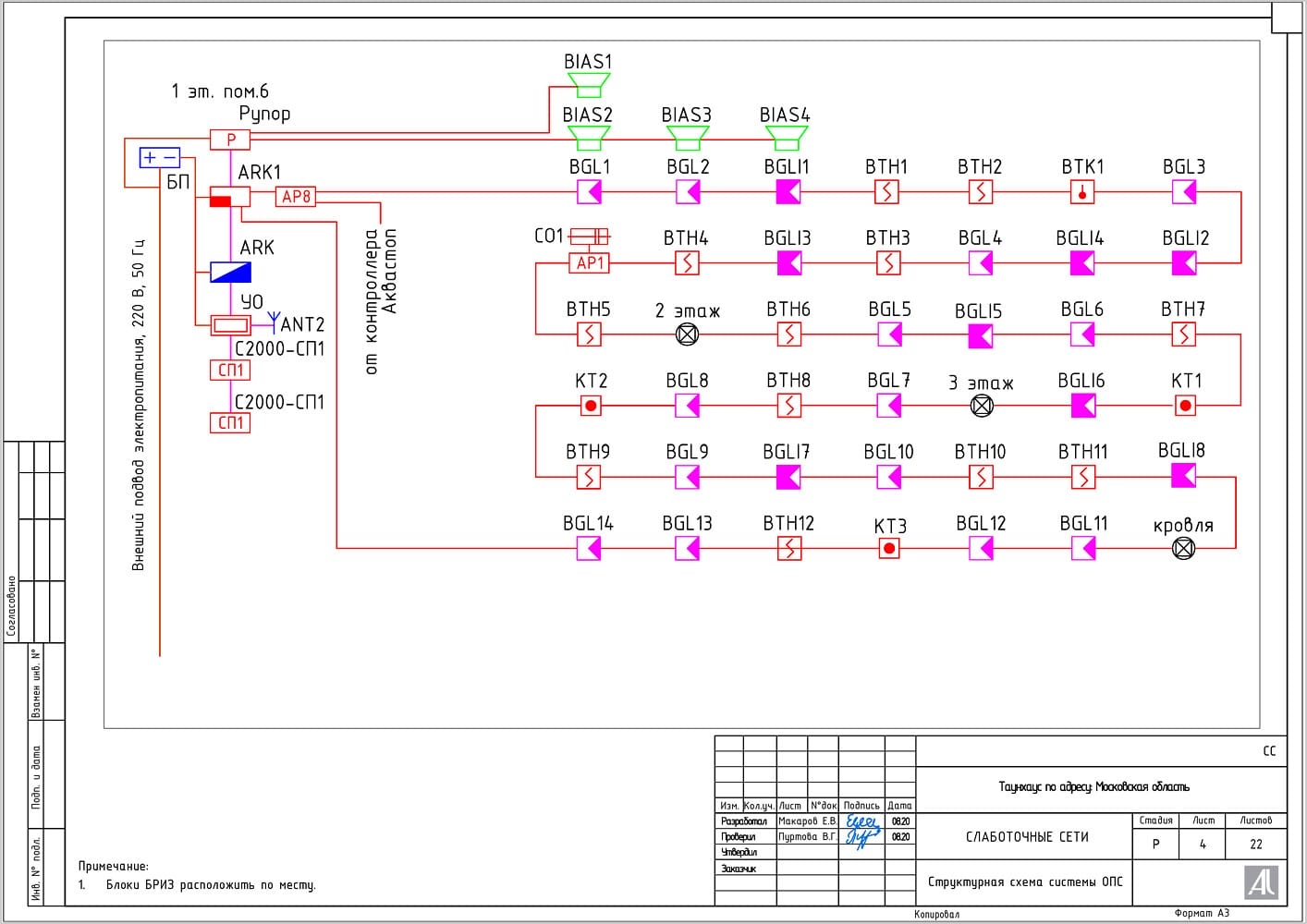

Структурная схема системы ОПС

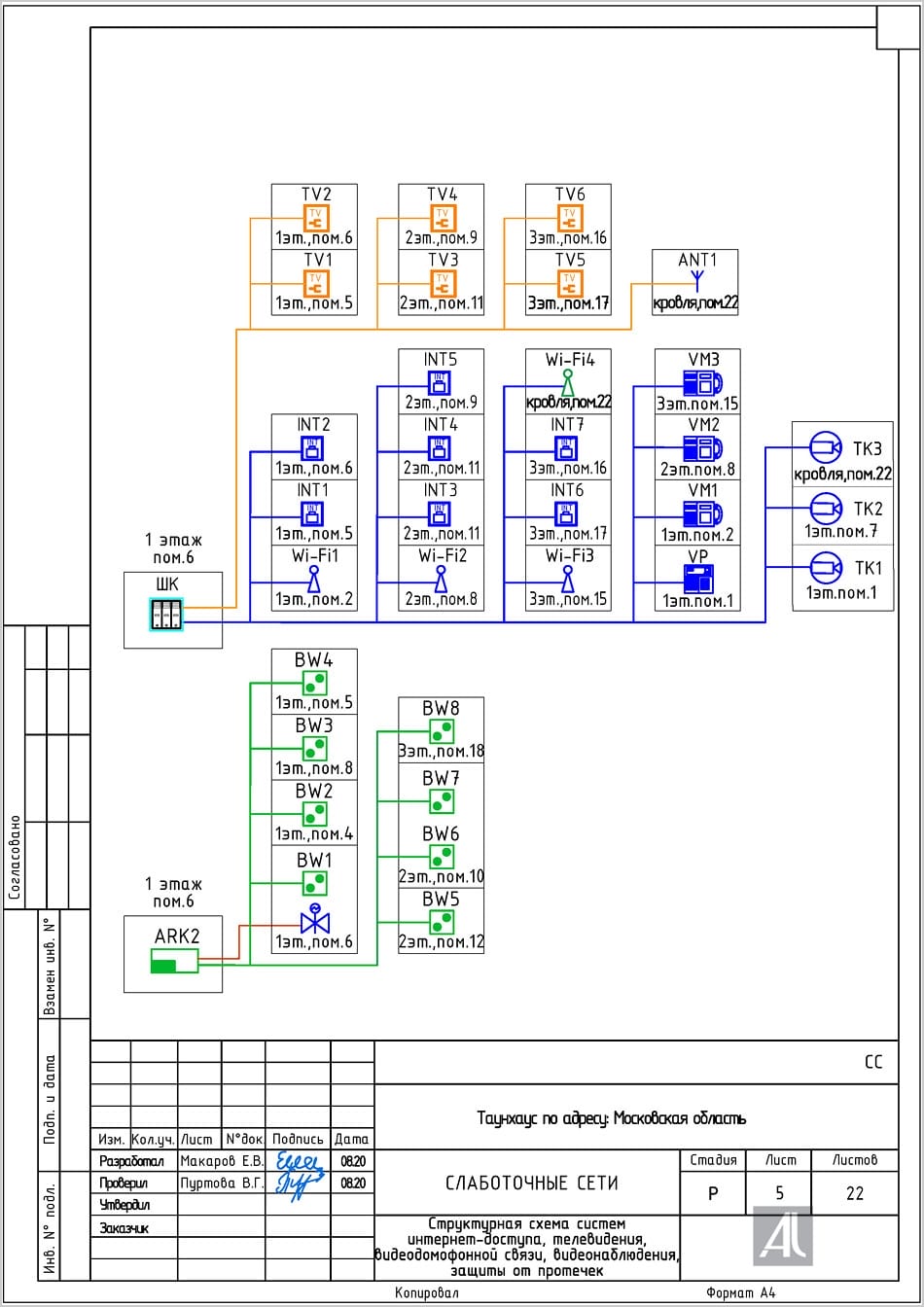

Схема систем интернет-доступа, телевидения, видеодомофонной связи, видеонаблюдения, защиты от протечек

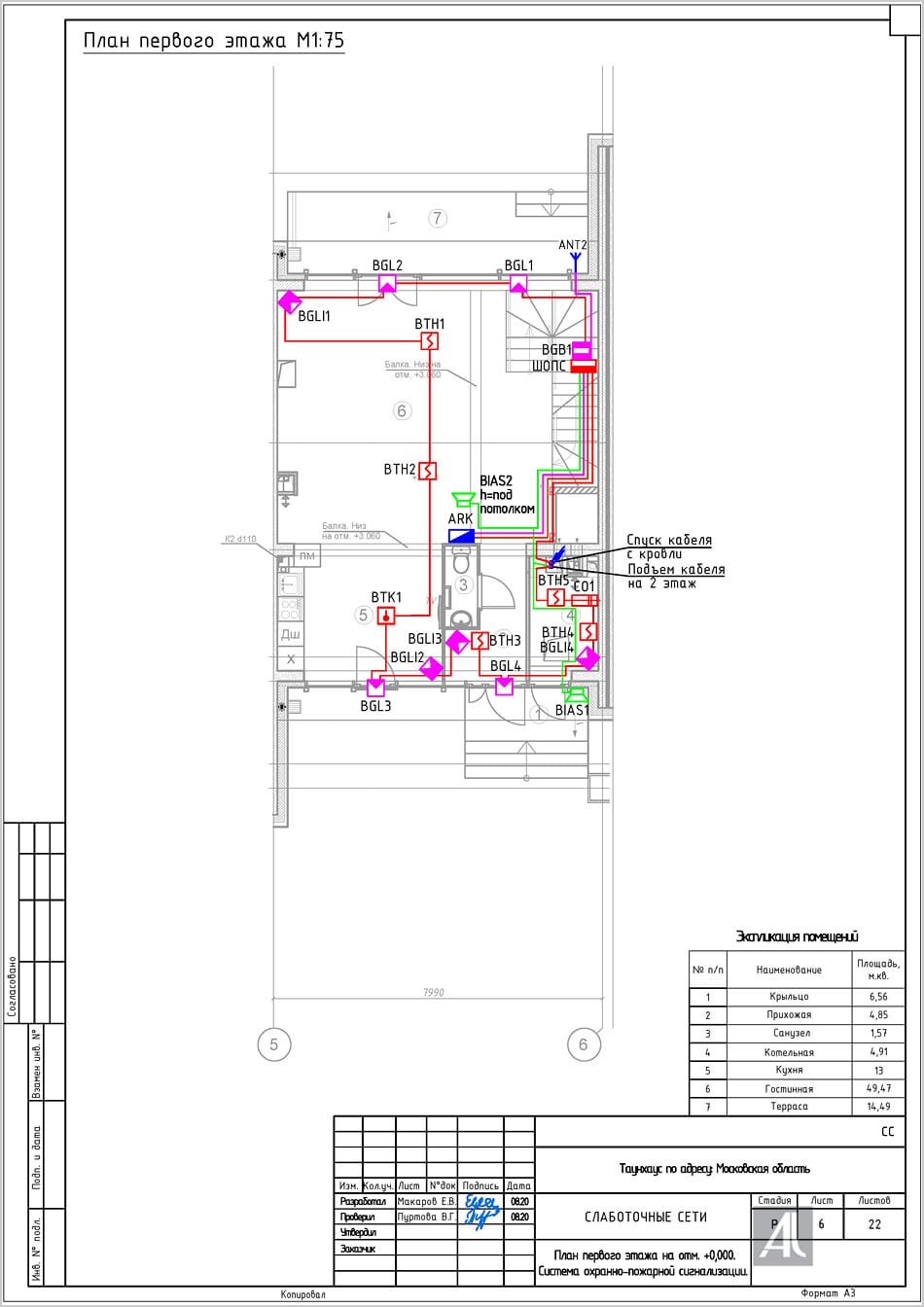

План первого этажа. Система охранно-пожарной сигнализации

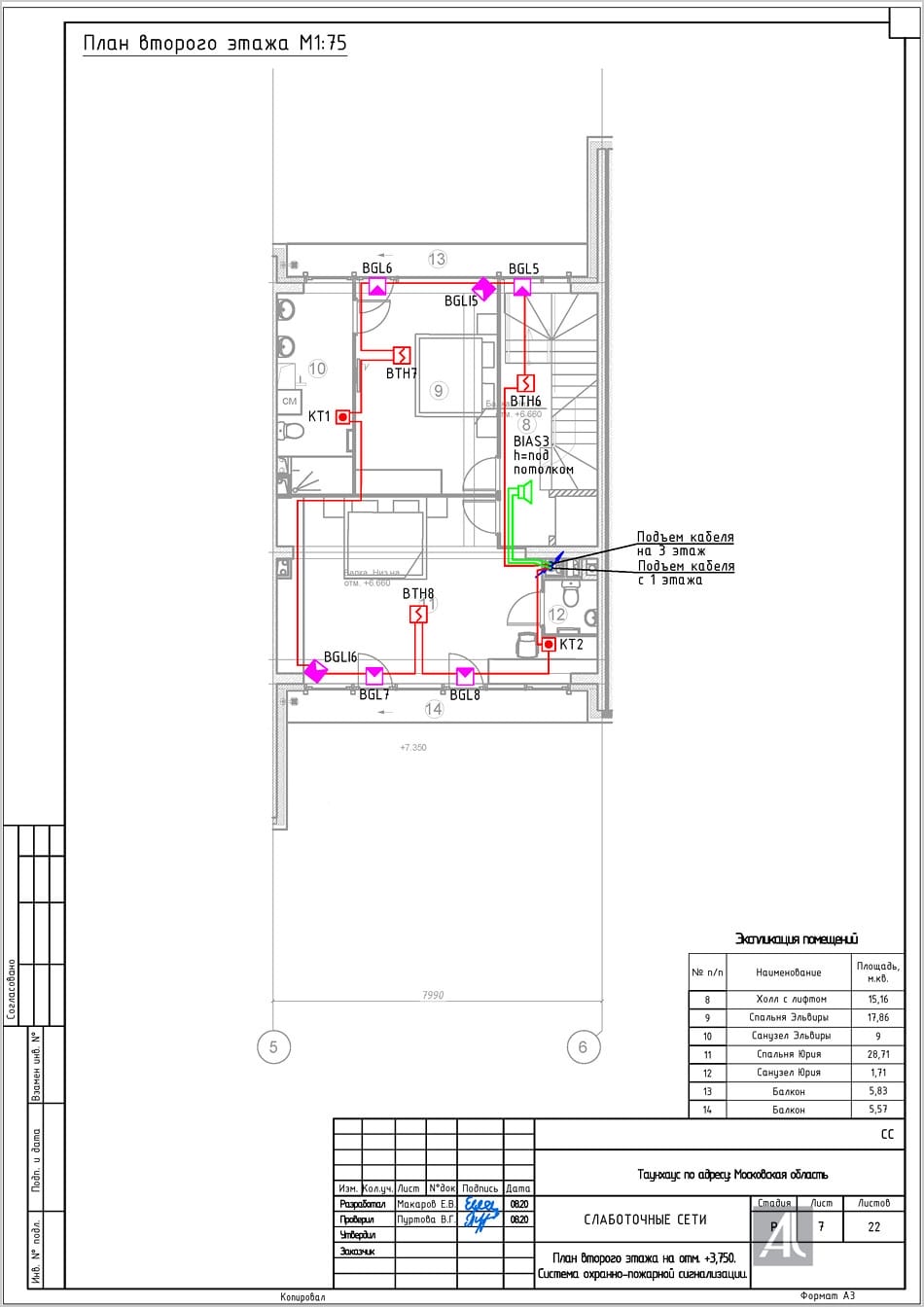

План второго этажа. Система охранно-пожарной сигнализации

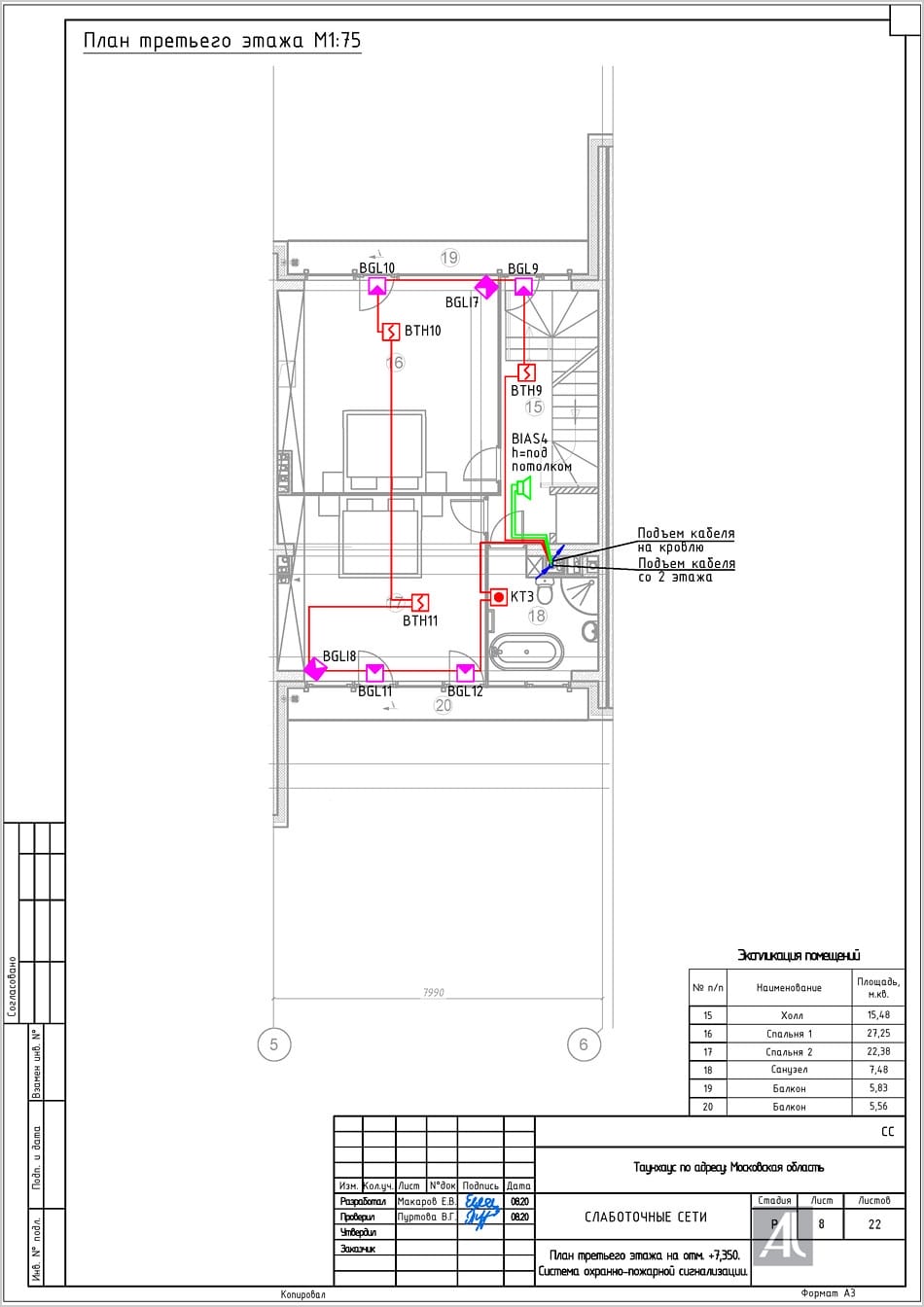

План третьего этажа. Система охранно-пожарной сигнализации

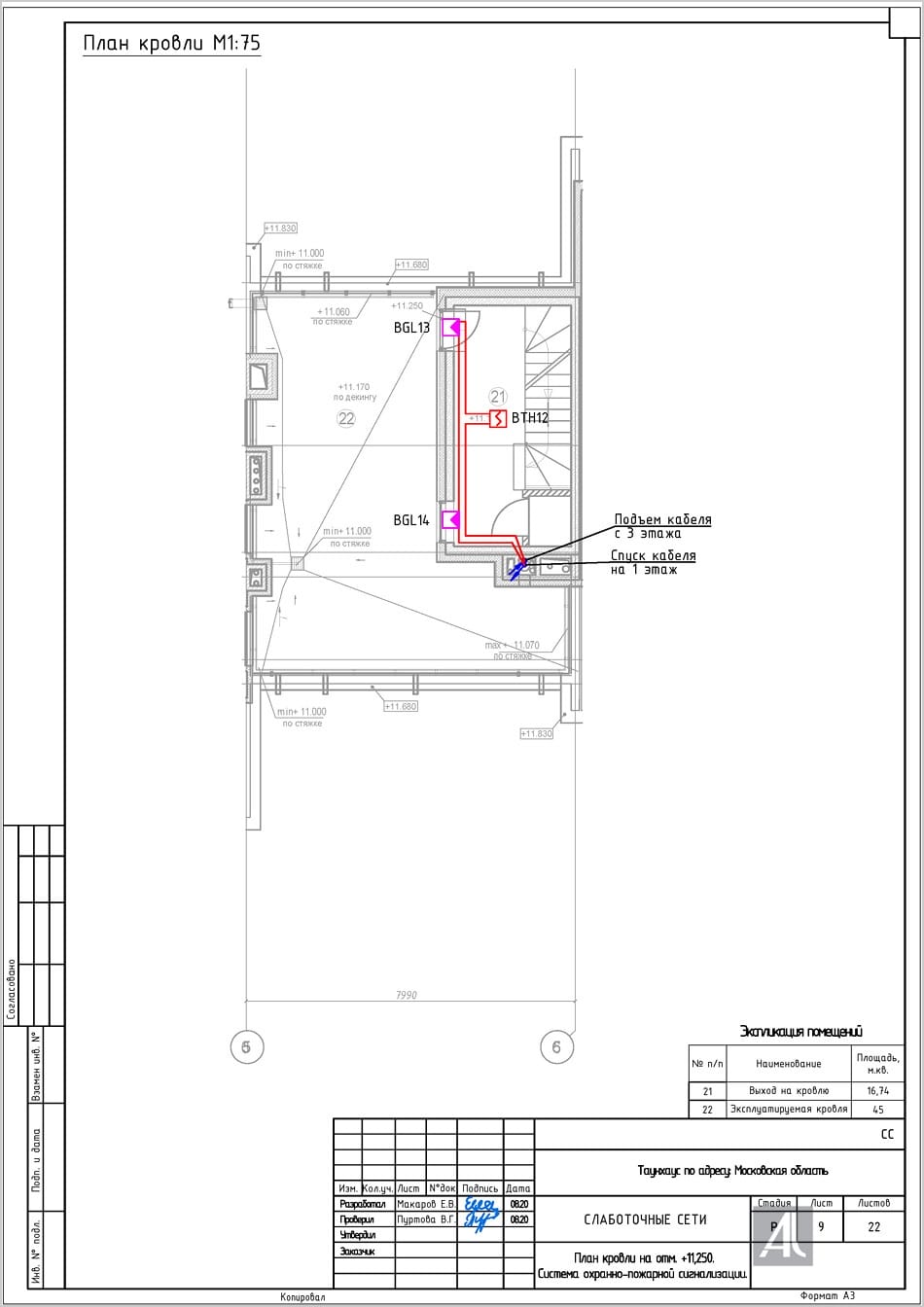

План кровли. Система охранно-пожарной сигнализации

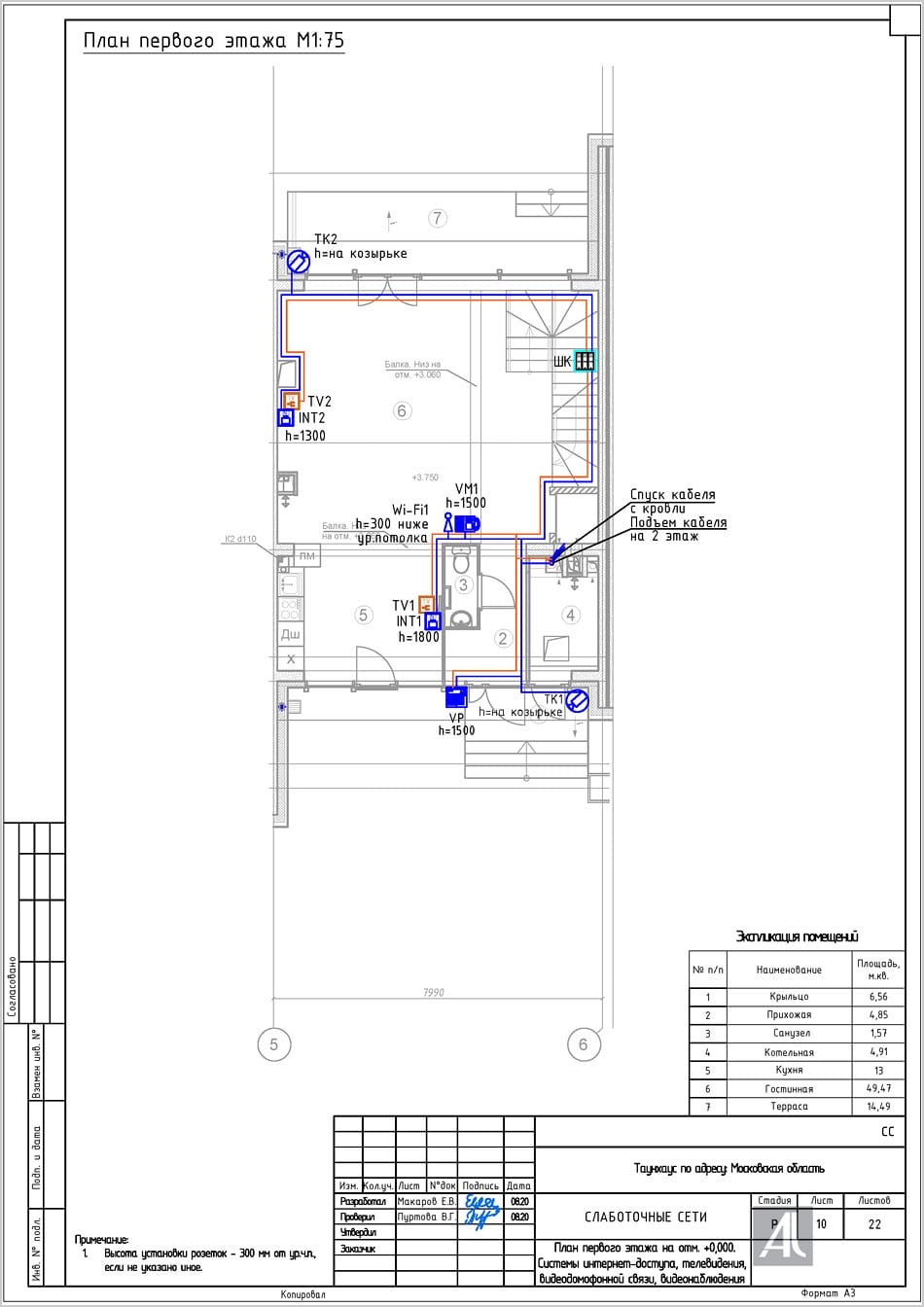

План первого этажа. Системы интернет-доступа, телевидения, видеодомофонной связи, видеонаблюдения

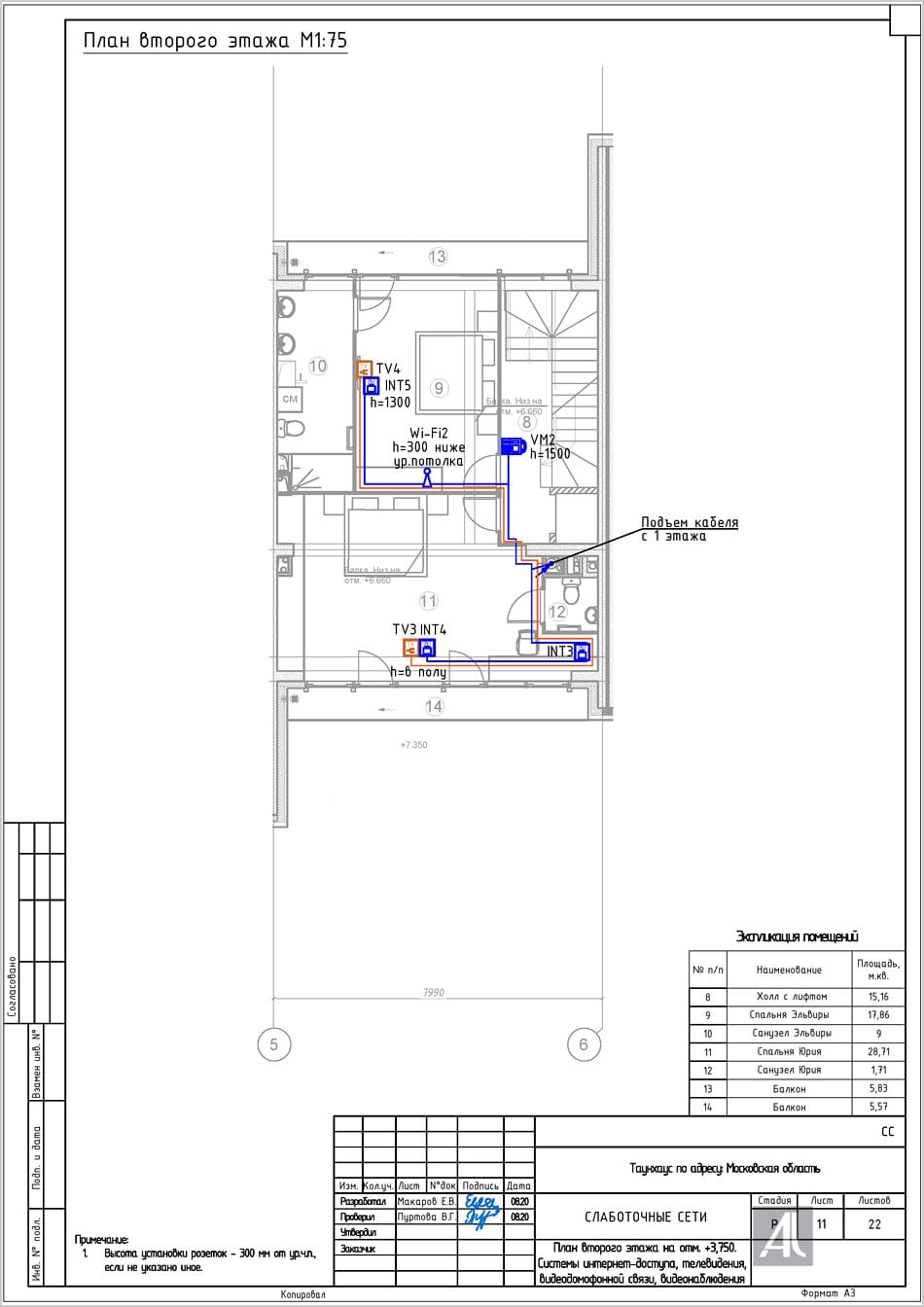

План второго этажа. Системы интернет-доступа, телевидения, видеодомофонной связи, видеонаблюдения

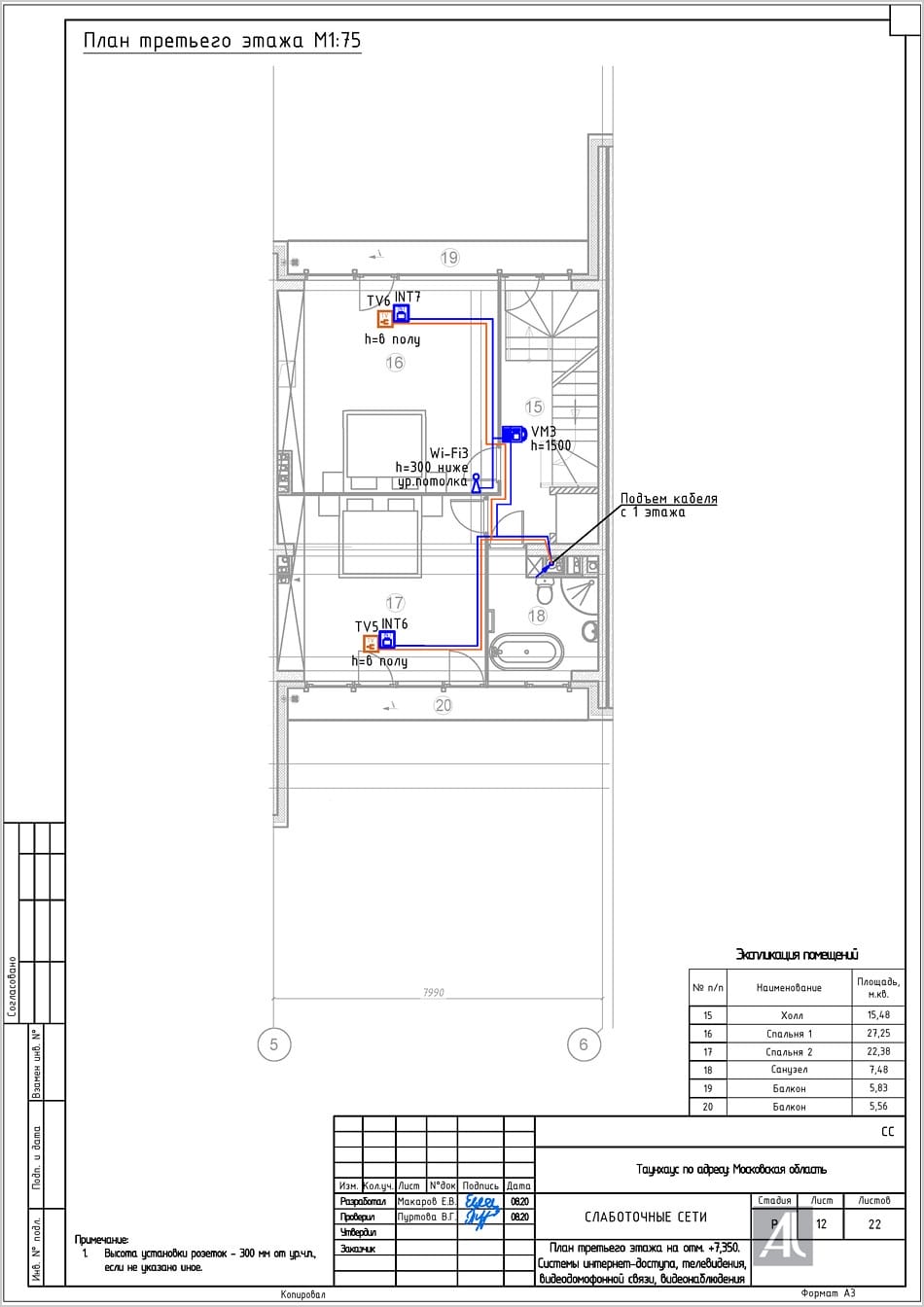

План третьего этажа. Системы интернет-доступа, телевидения, видеодомофонной связи, видеонаблюдения

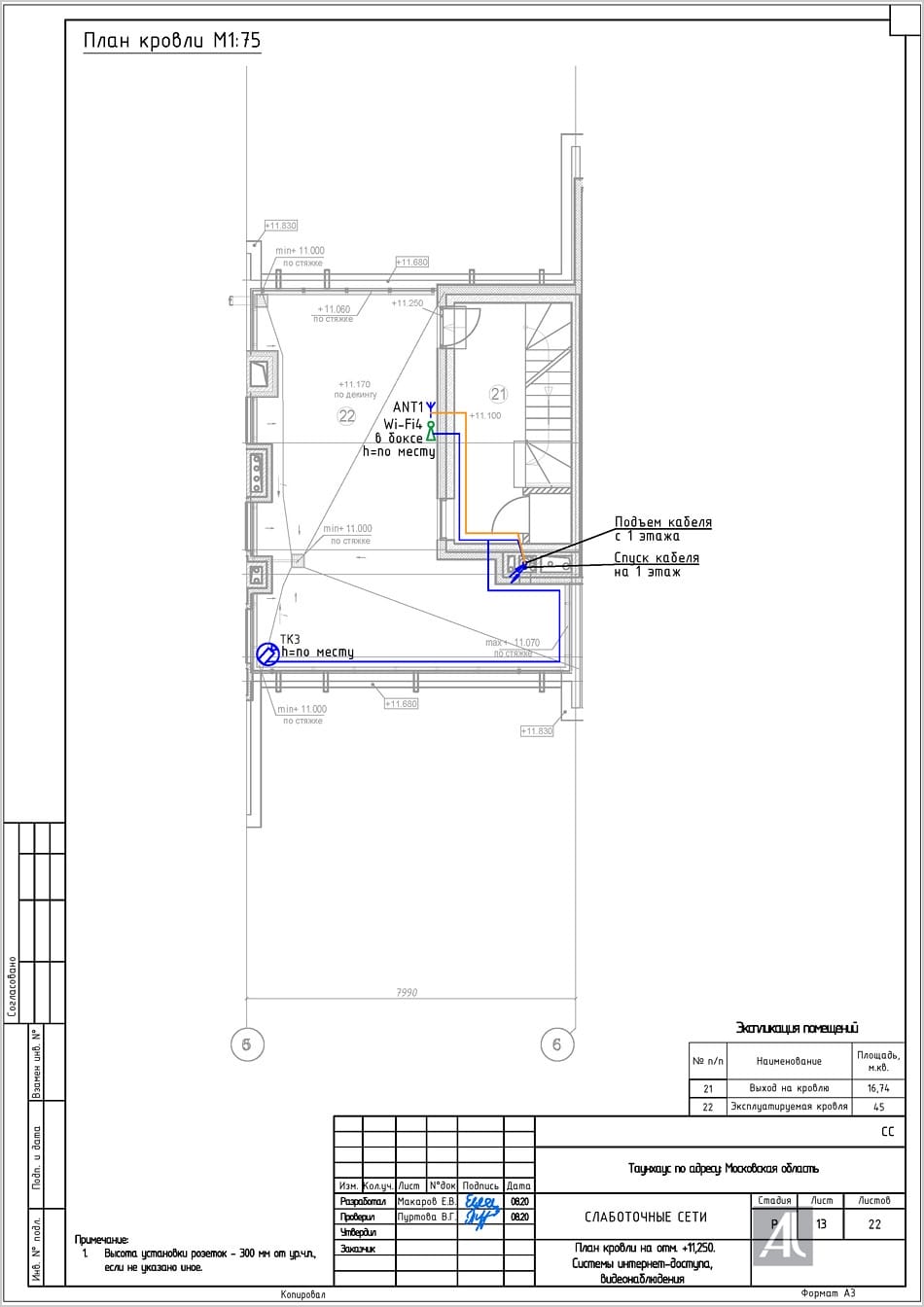

План кровли. Системы интернет-доступа, видеонаблюдения

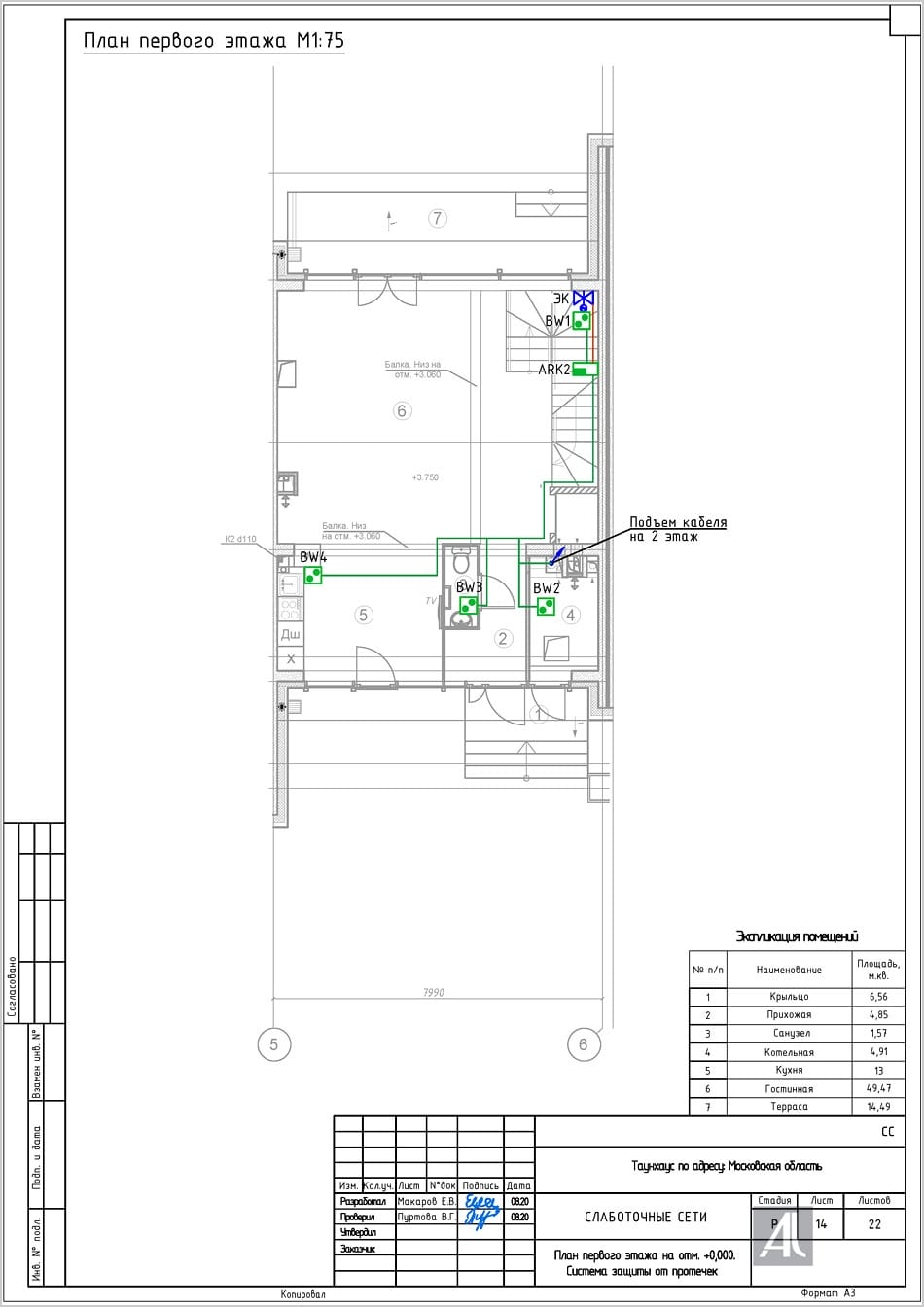

План первого этажа. Система защиты от протечек

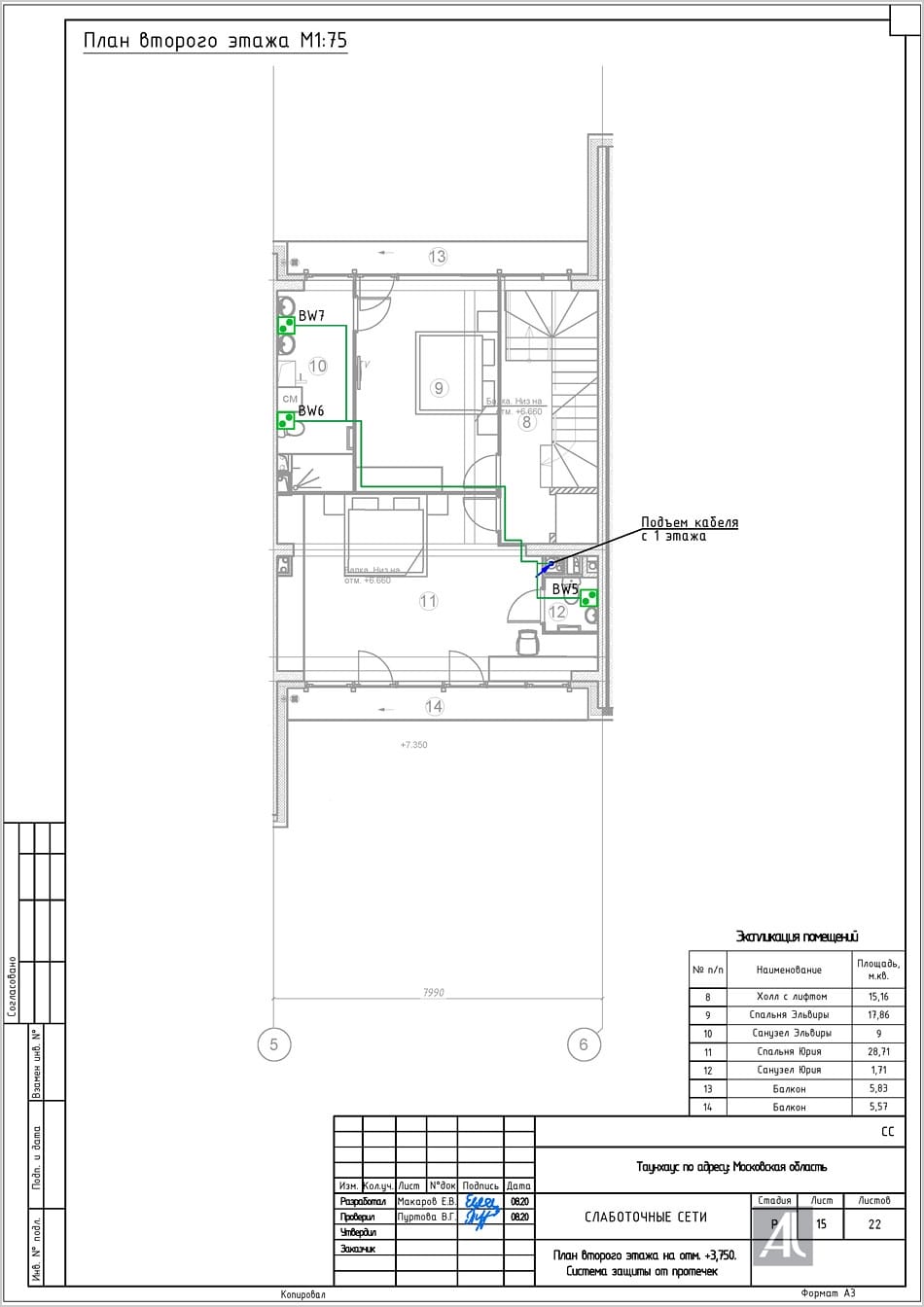

План второго этажа. Система защиты от протечек

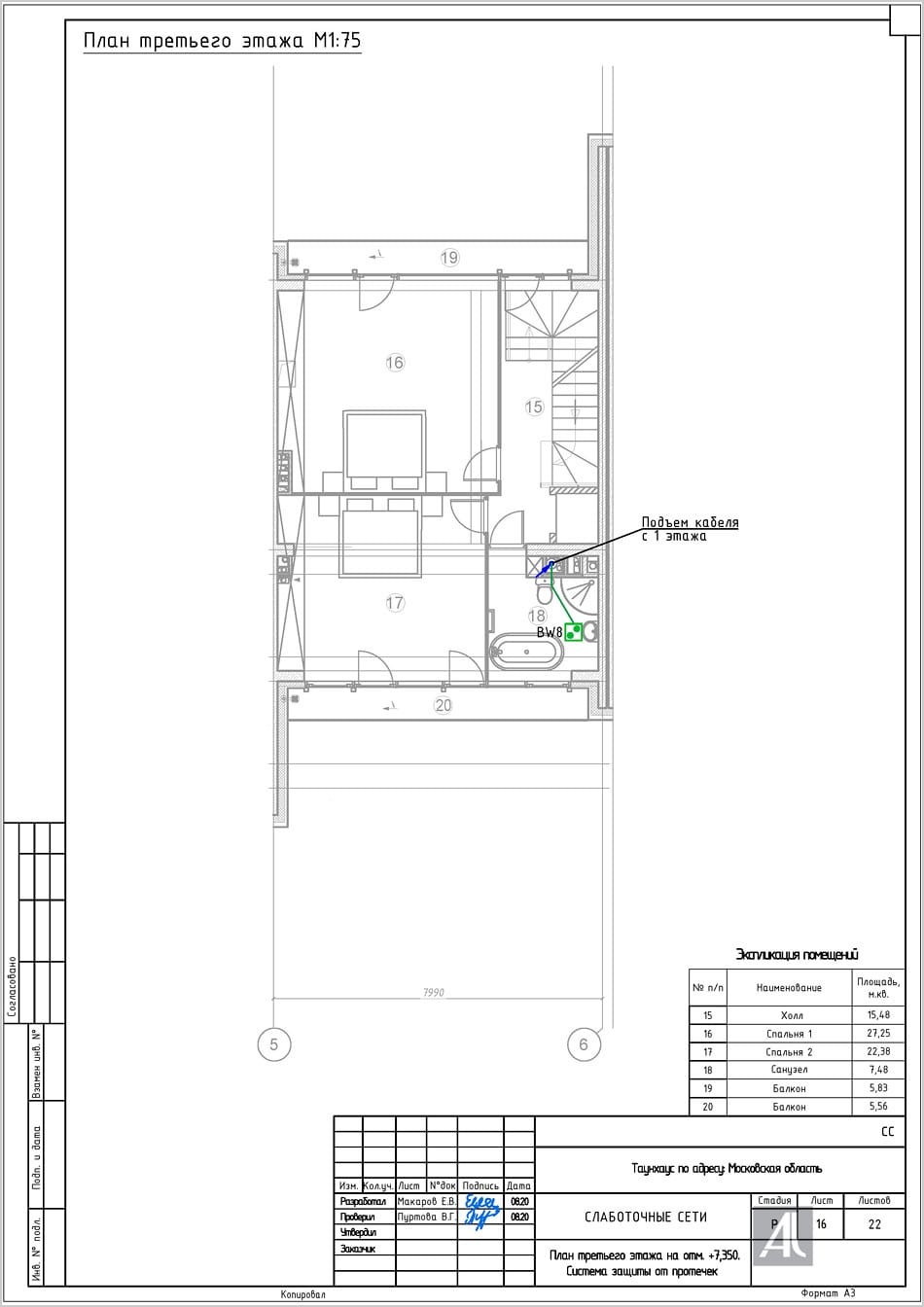

План третьего этажа. Система защиты от протечек

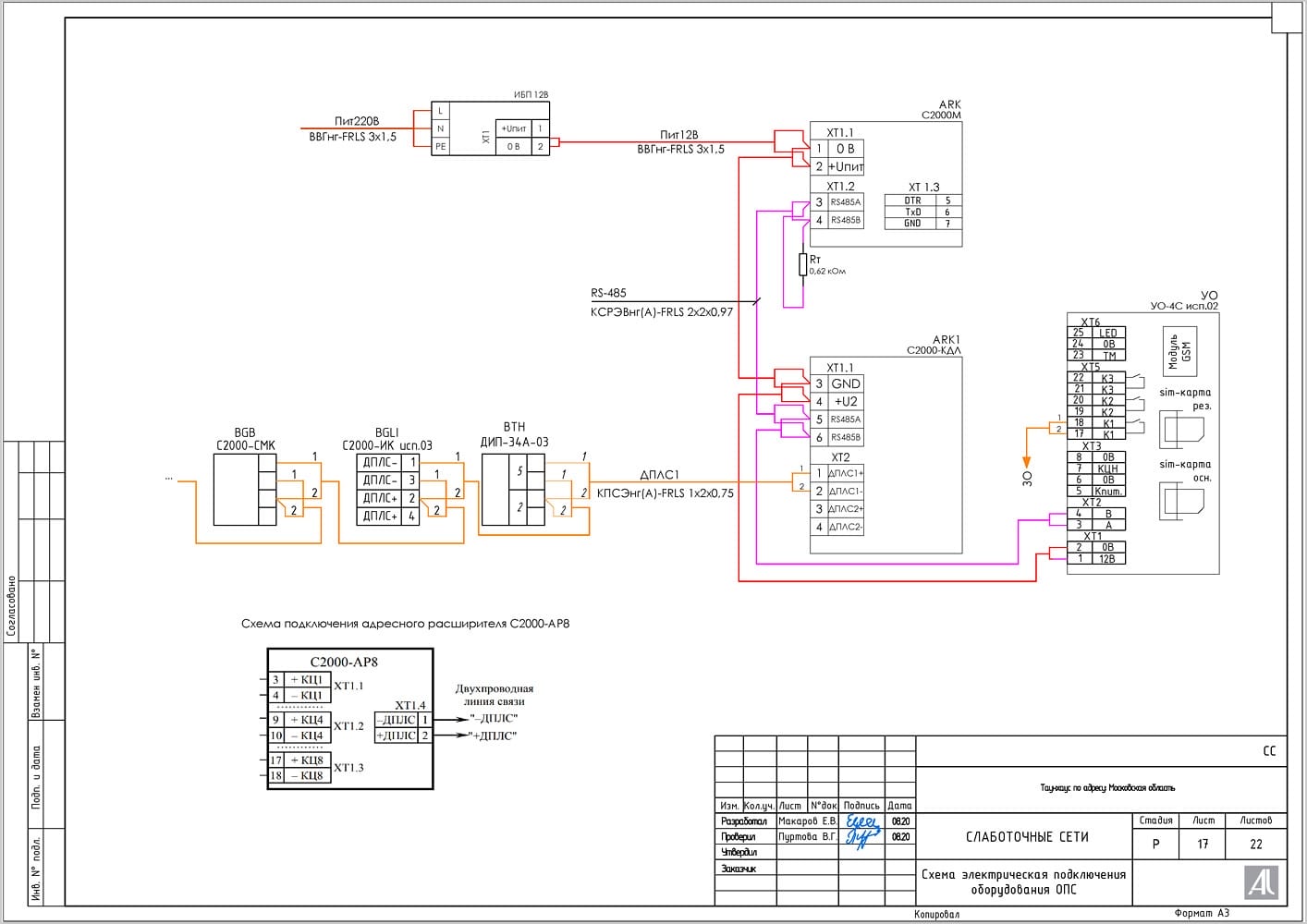

Электрическая схема подключения оборудования ОПС

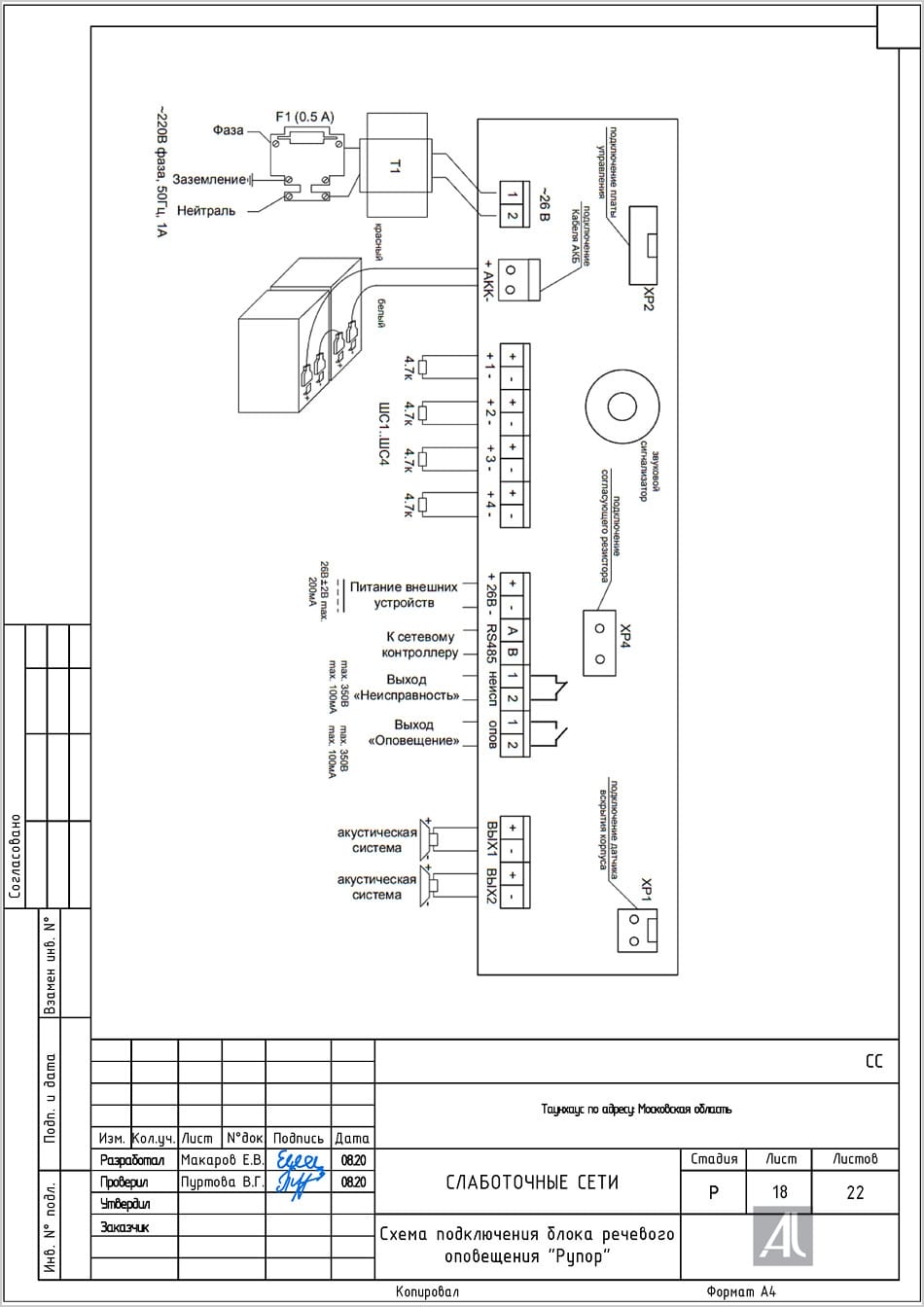

Схема подключения блока речевого оповещения Рупор

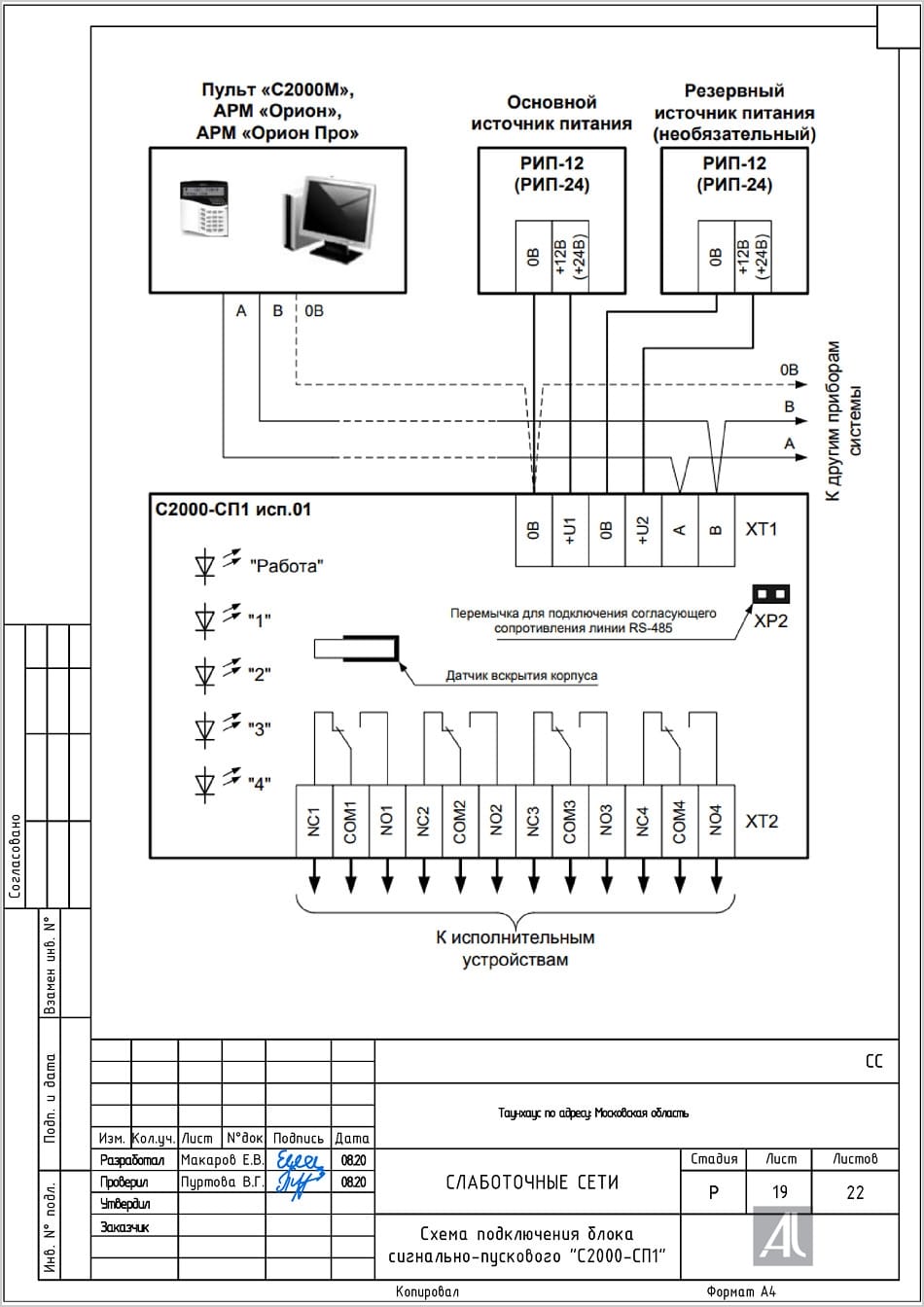

Схема подключения блока сигнально-пускового С2000-СП1

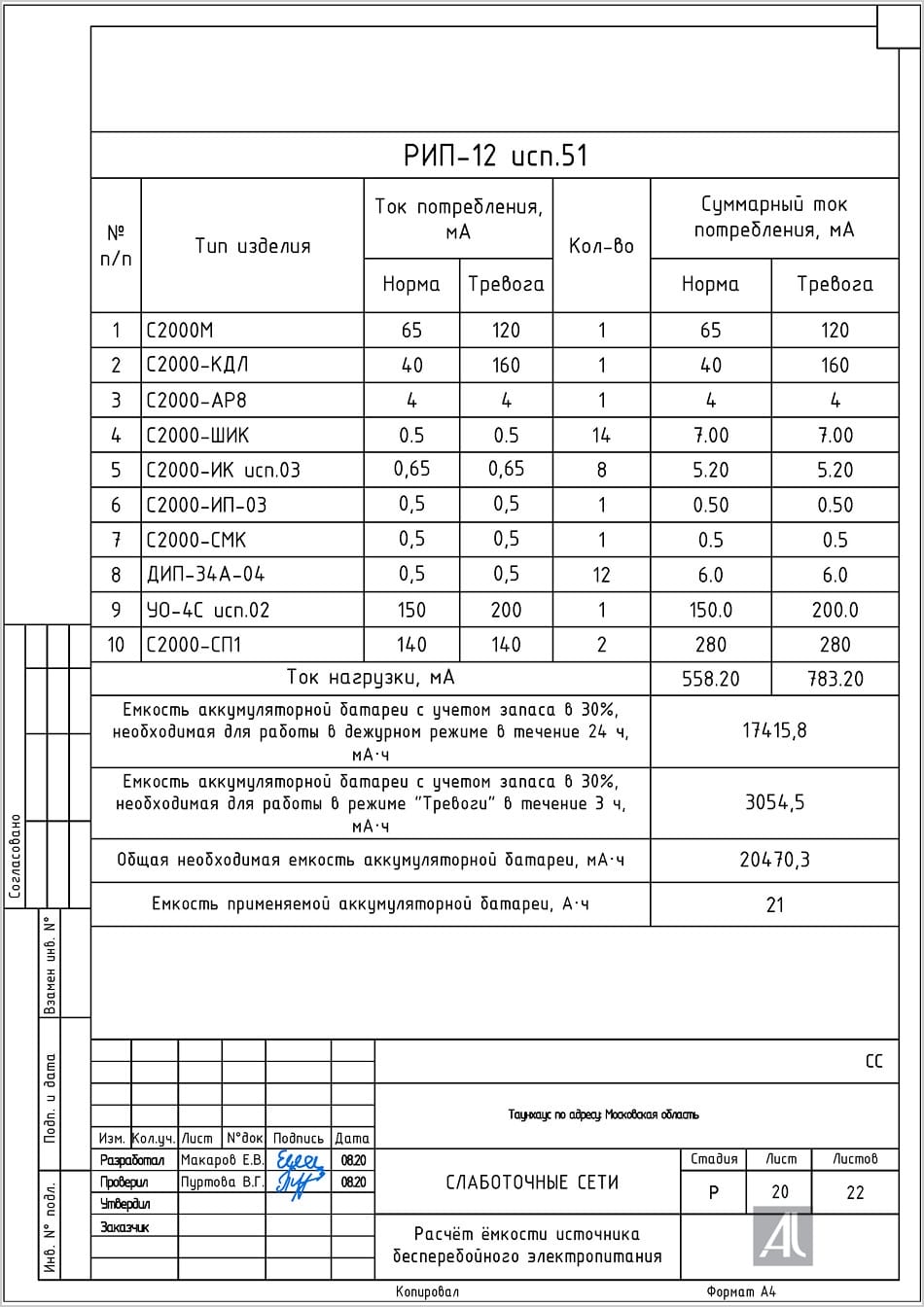

Расчет емкости источника бесперебойного питания

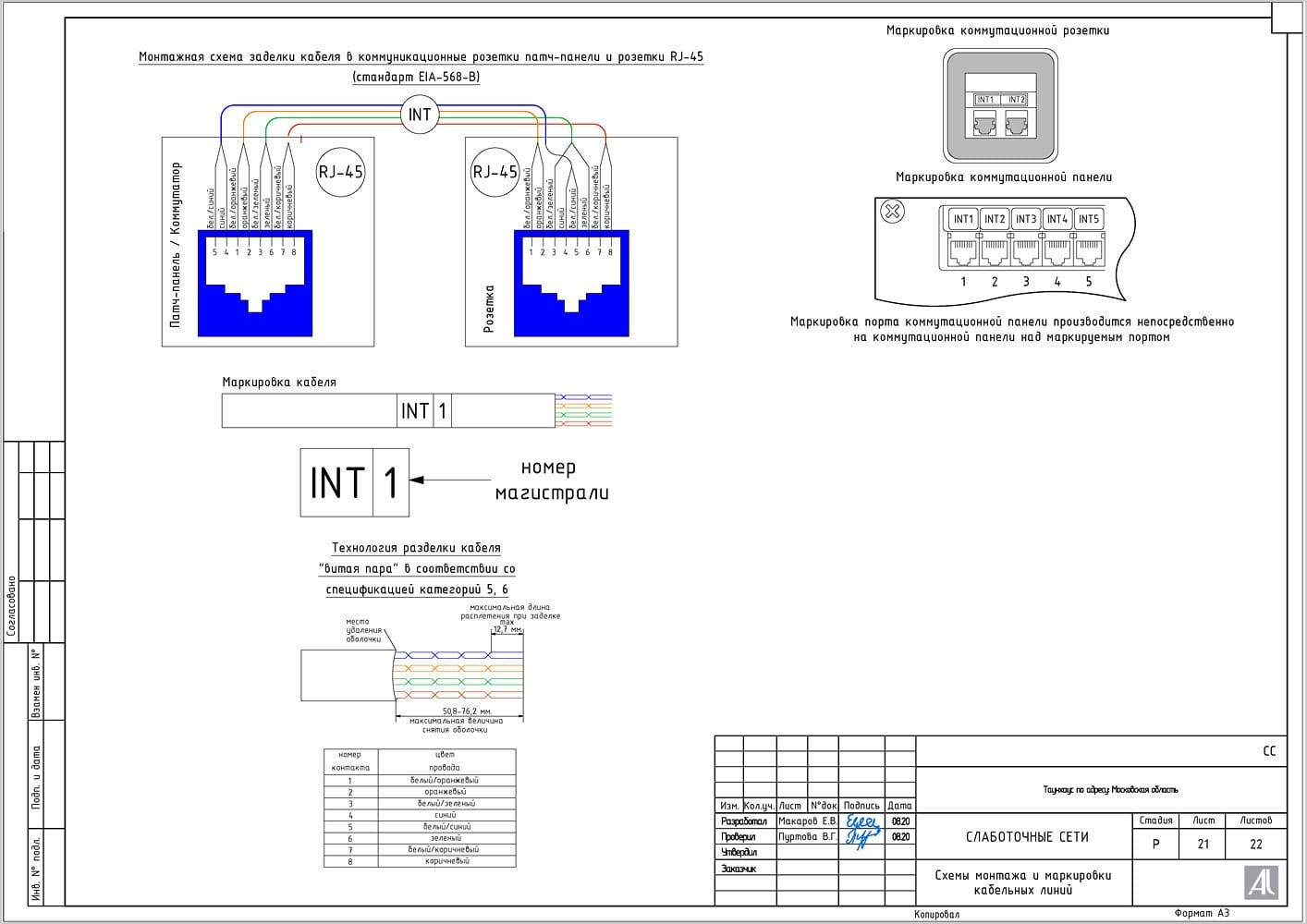

Схемы монтажа и маркировки кабельных линий

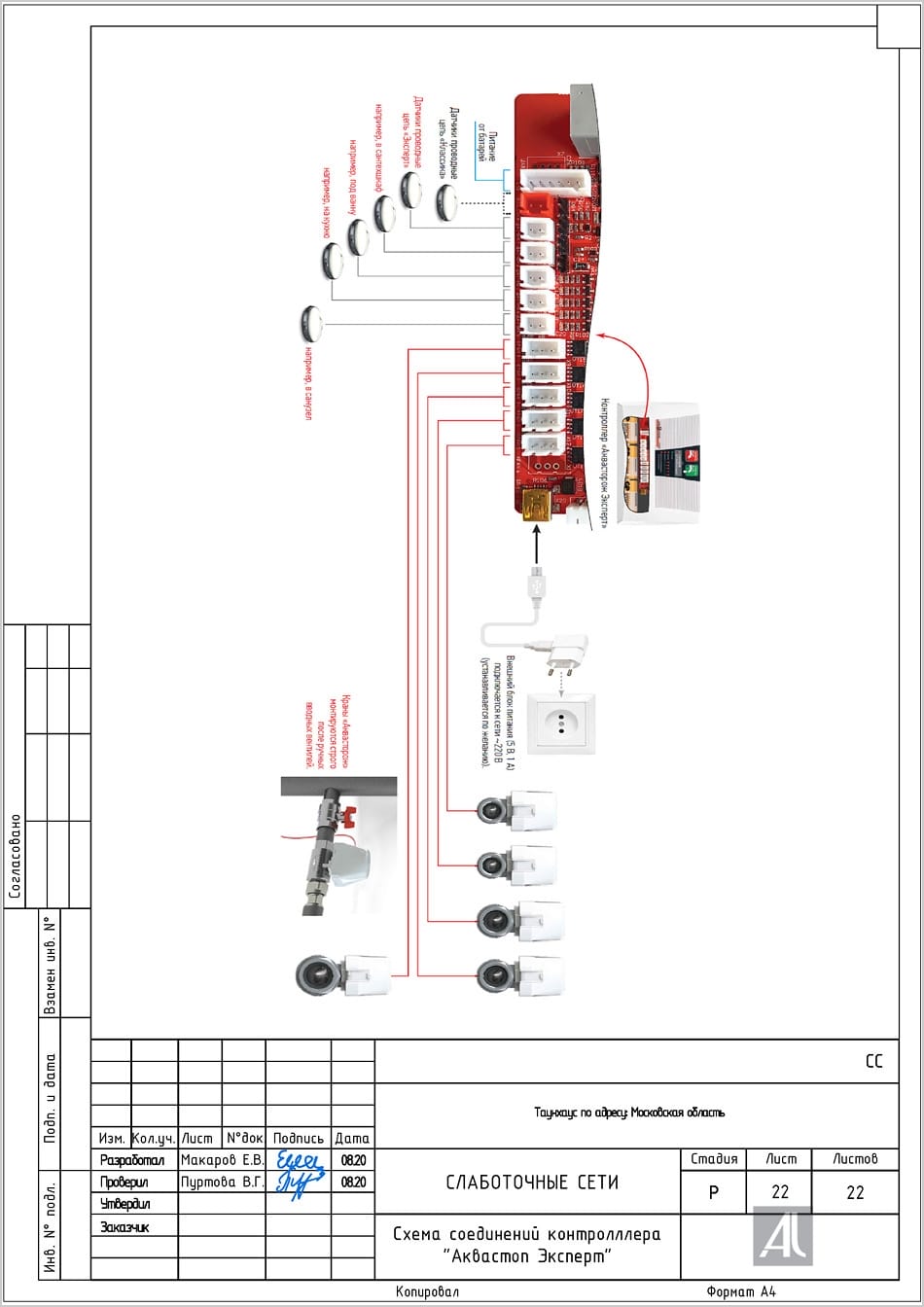

Схема соединений контроллера Аквастоп Эксперт

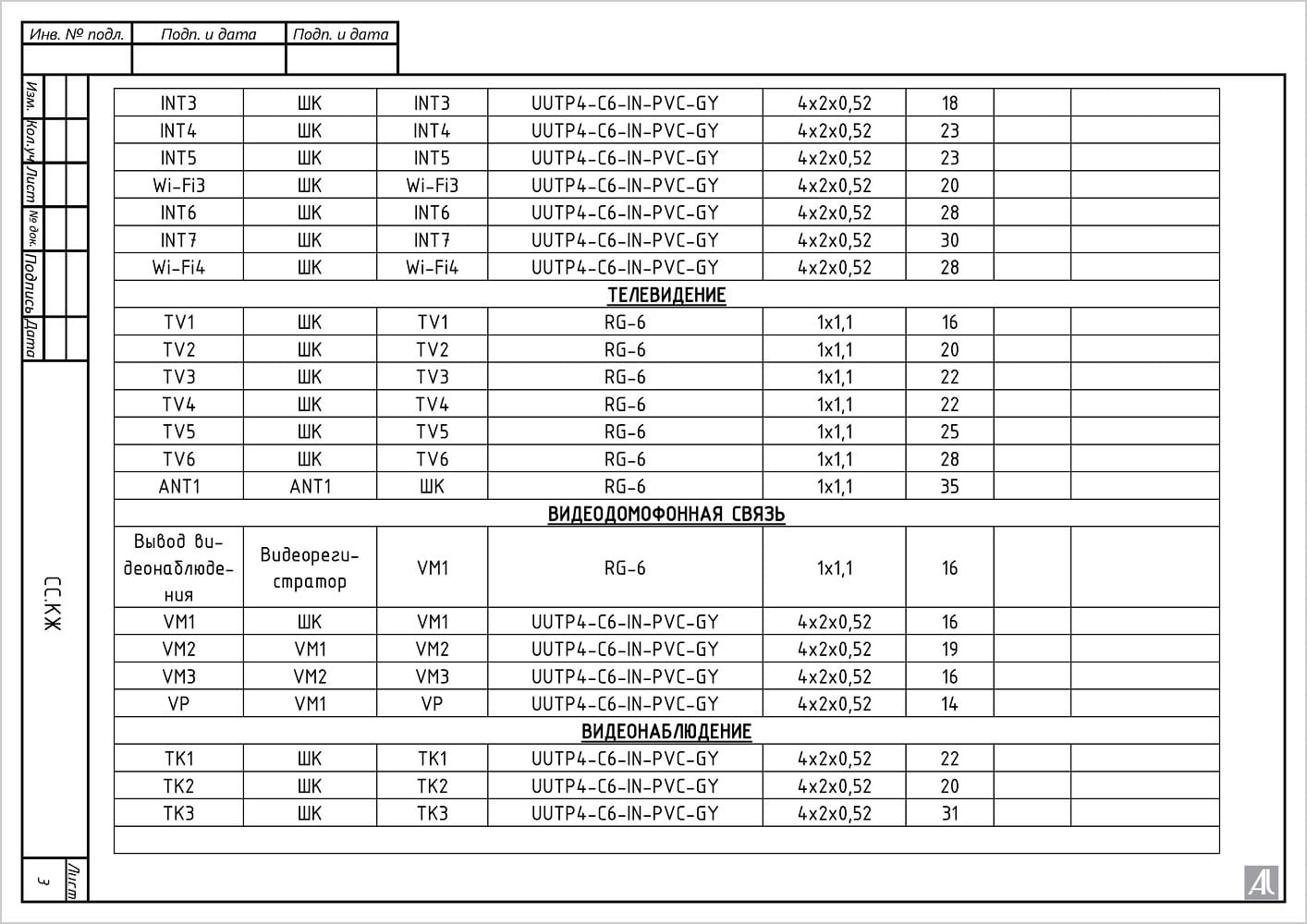

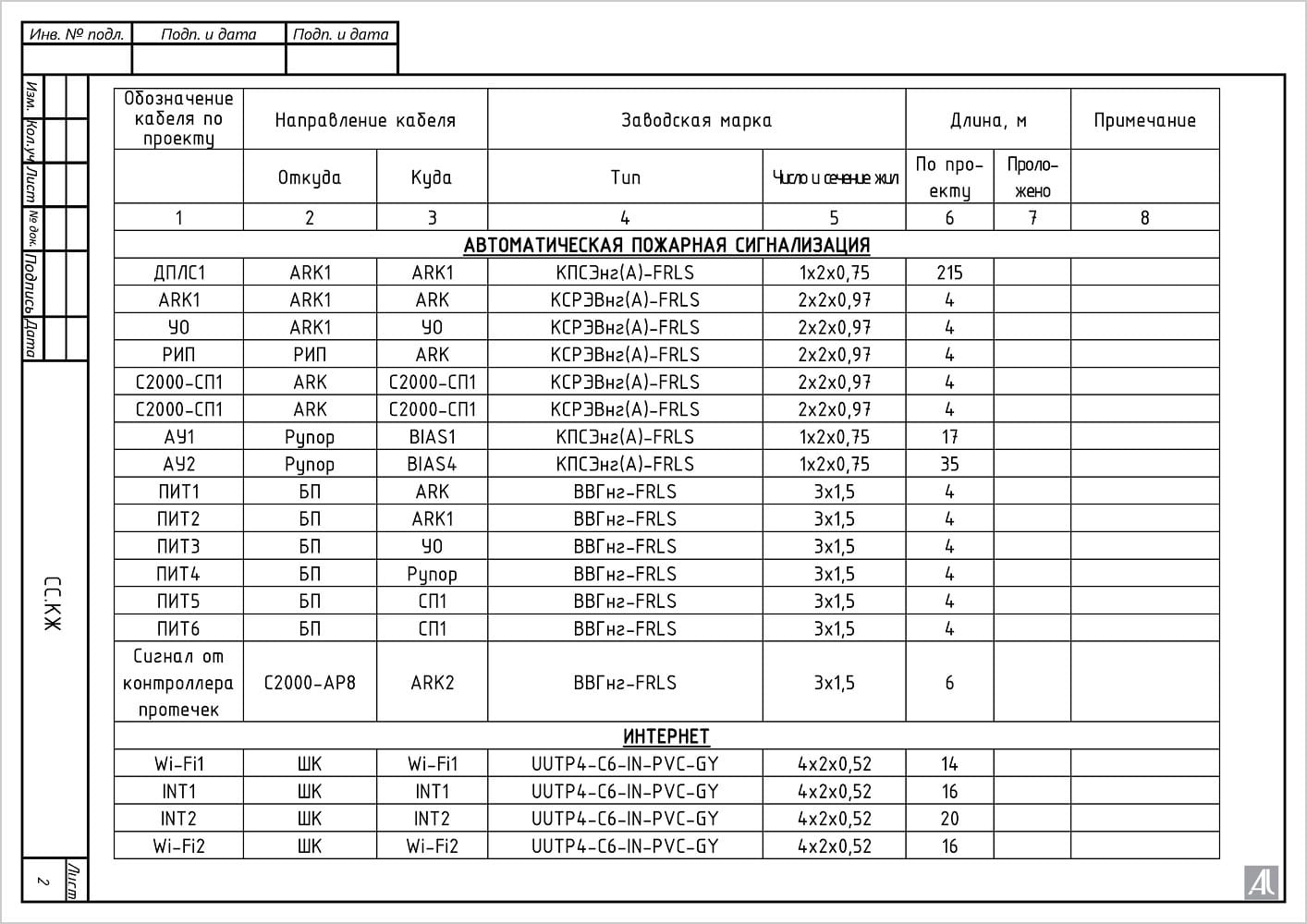

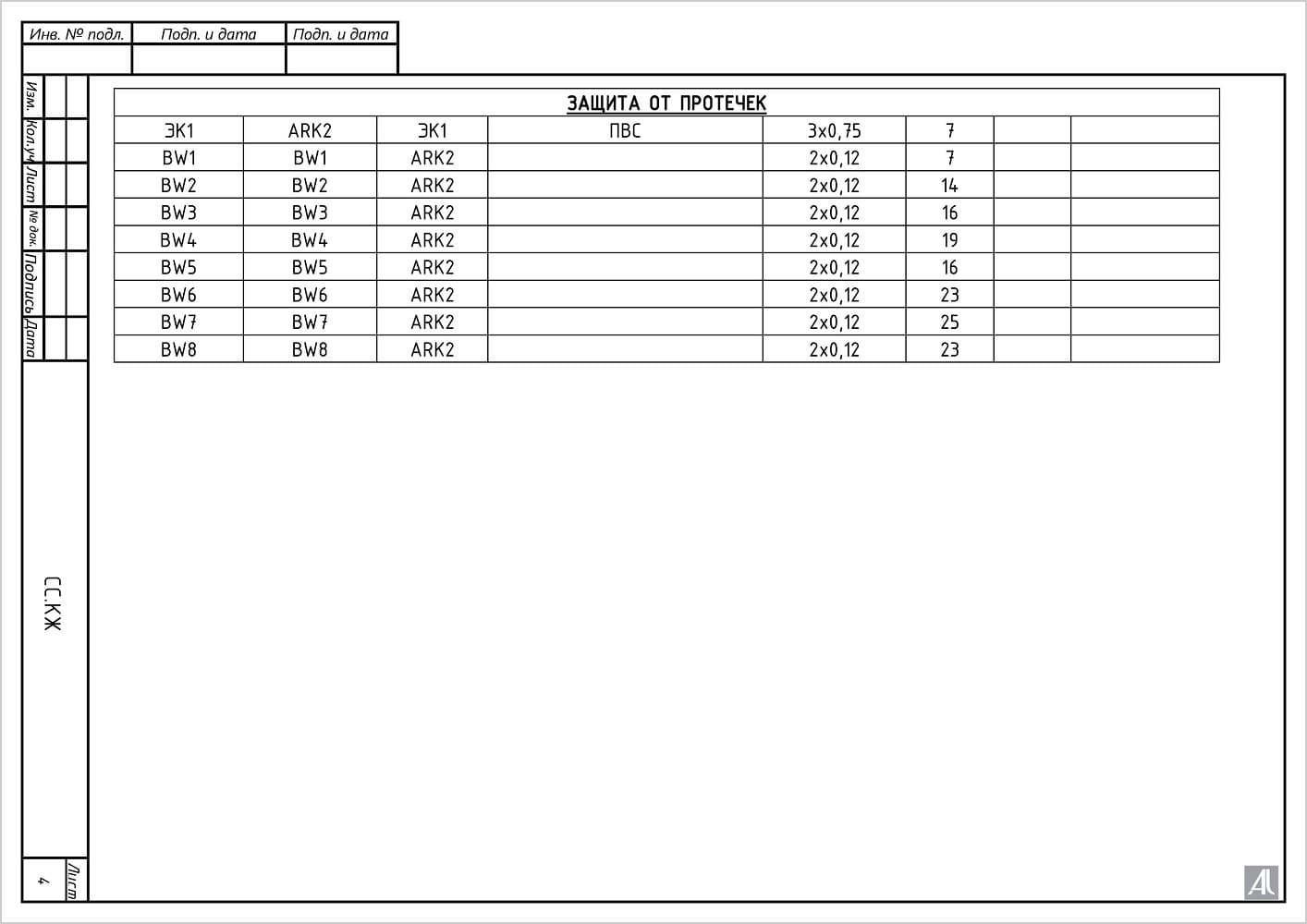

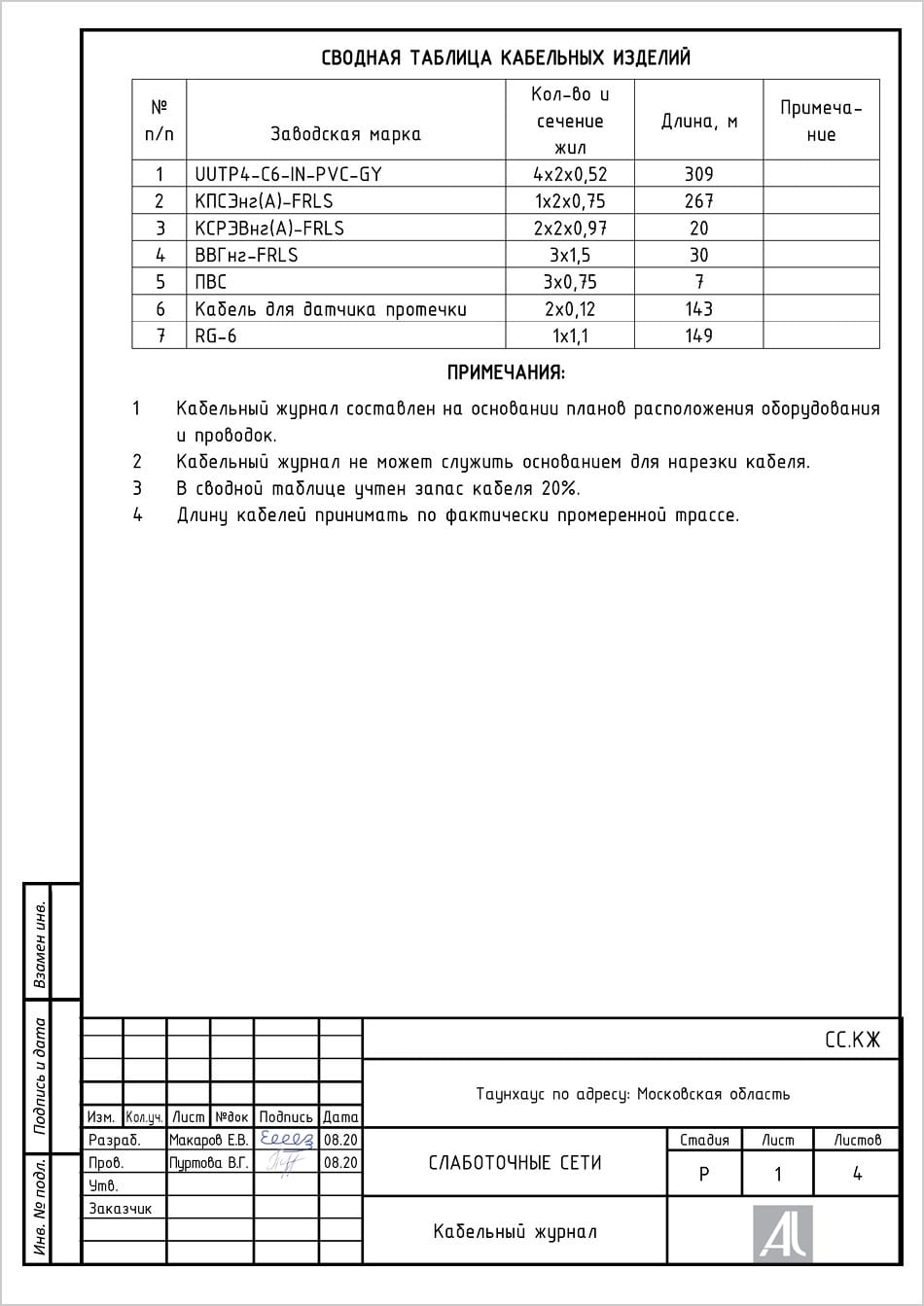

Кабельный журнал

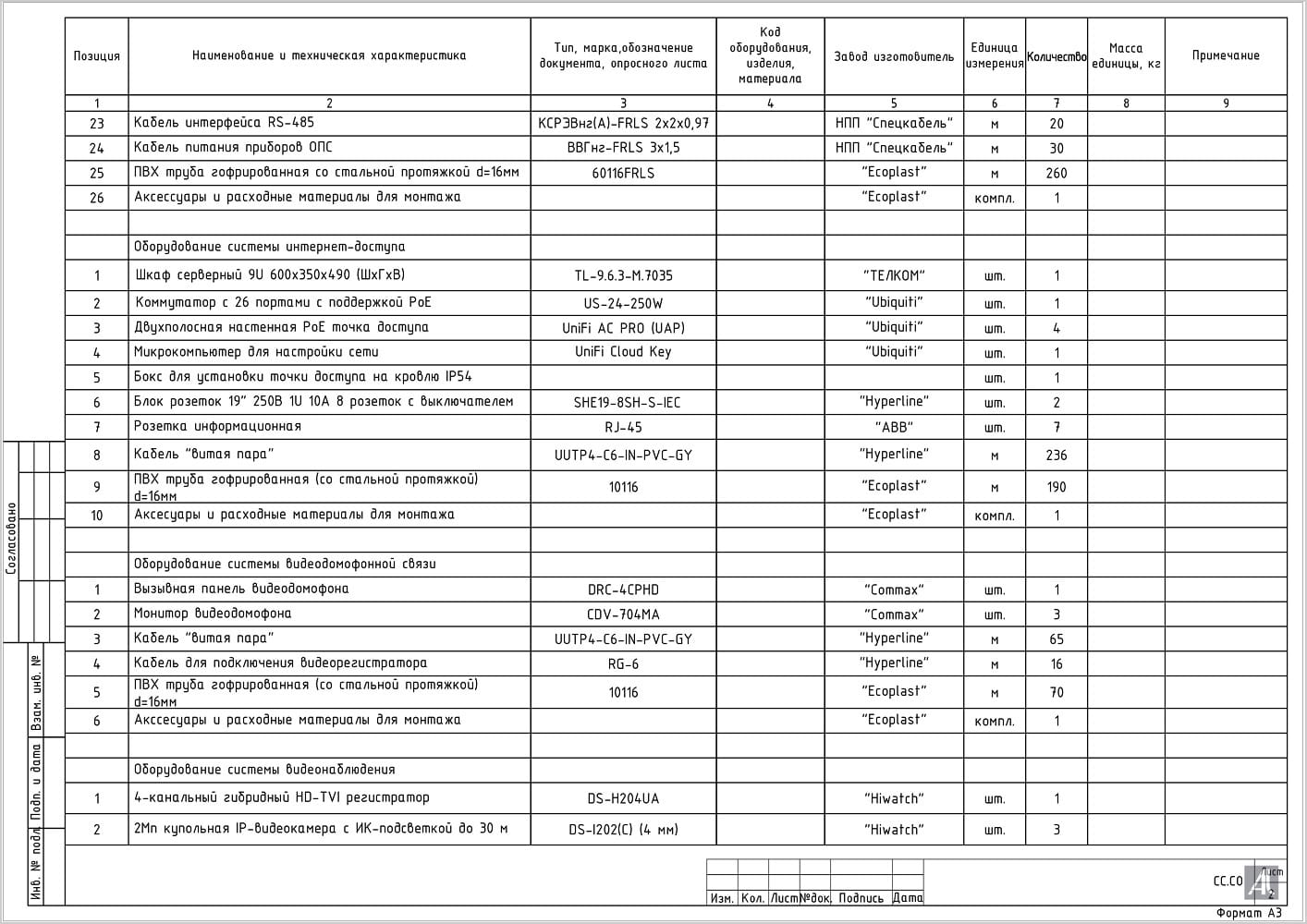

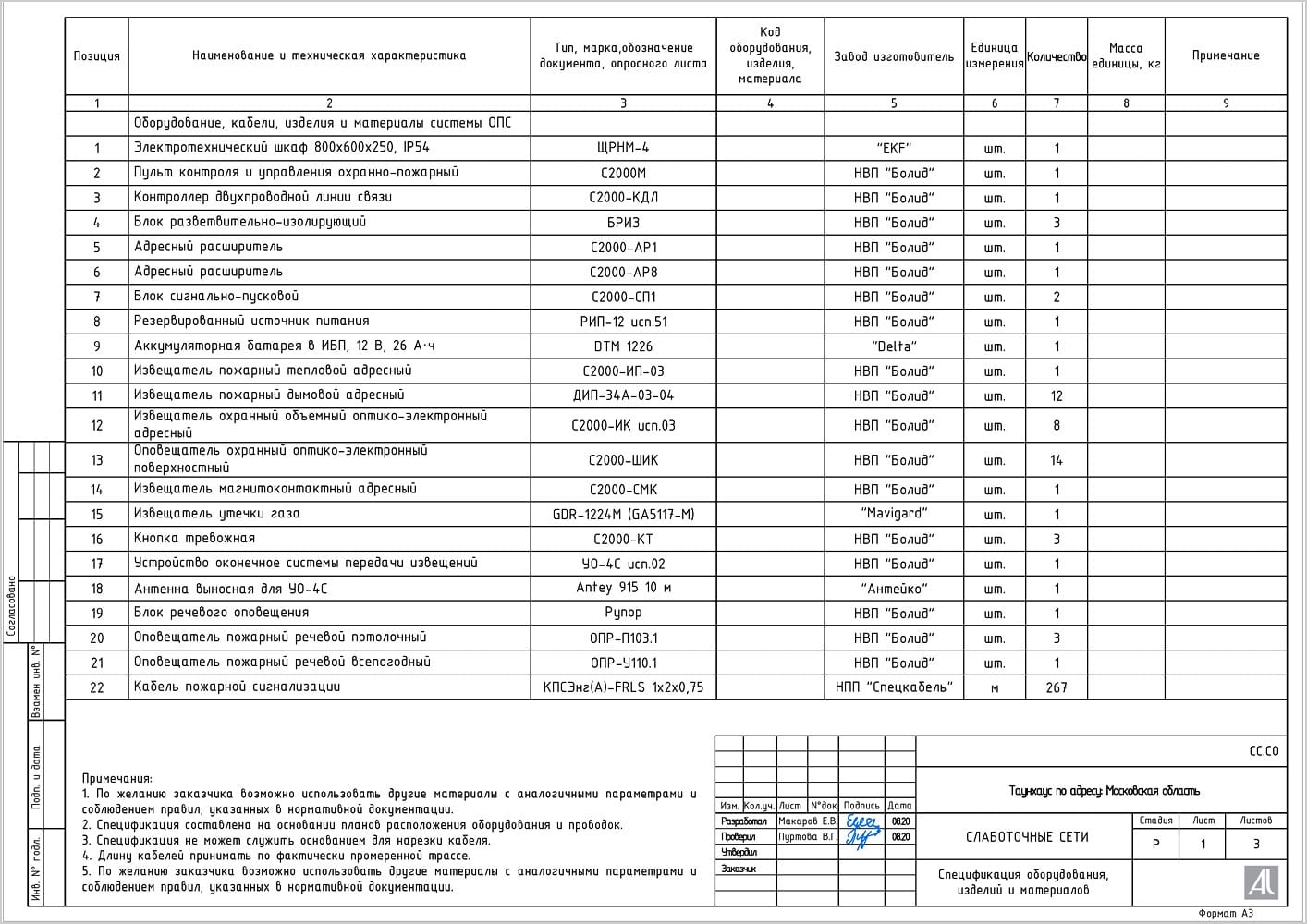

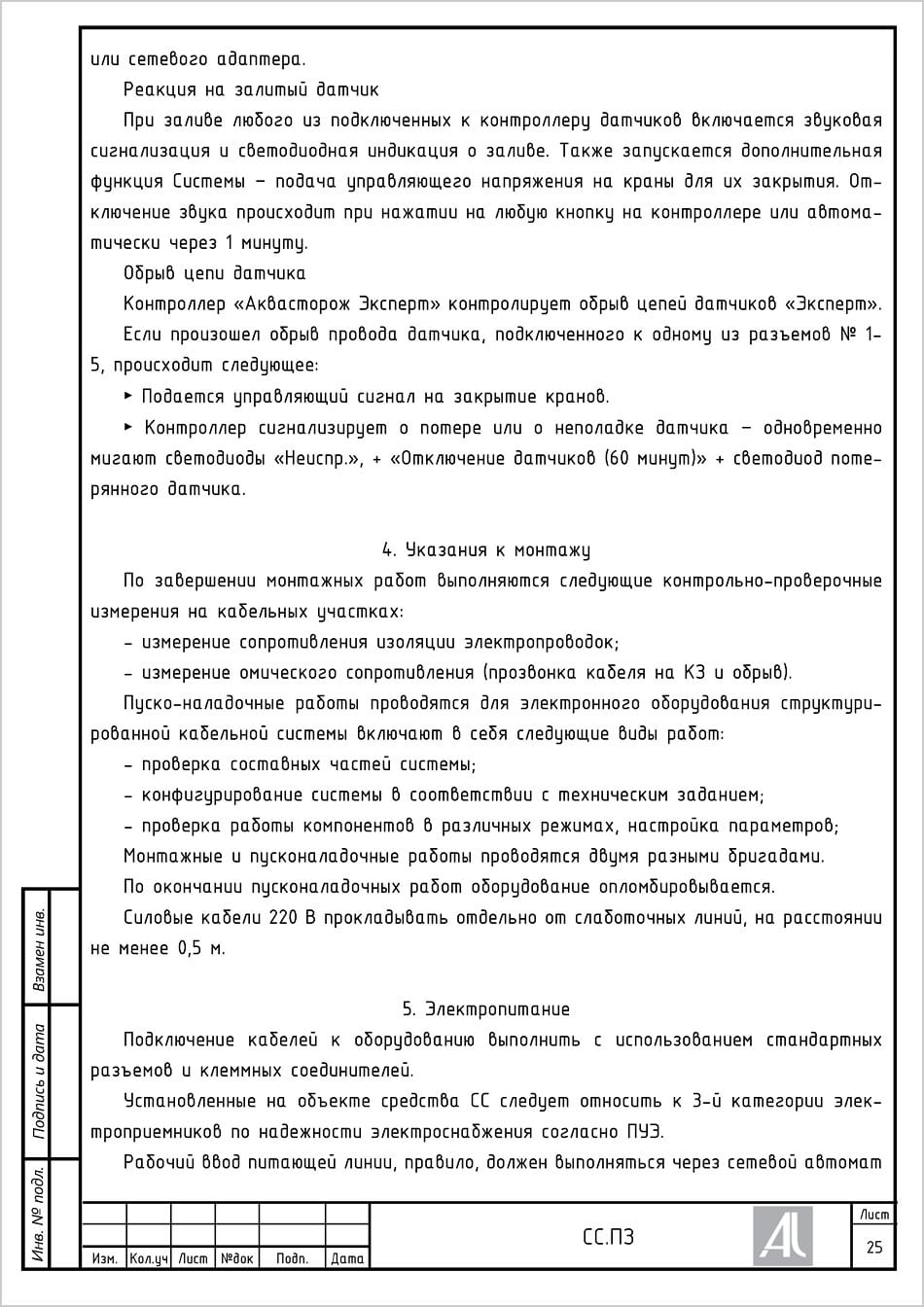

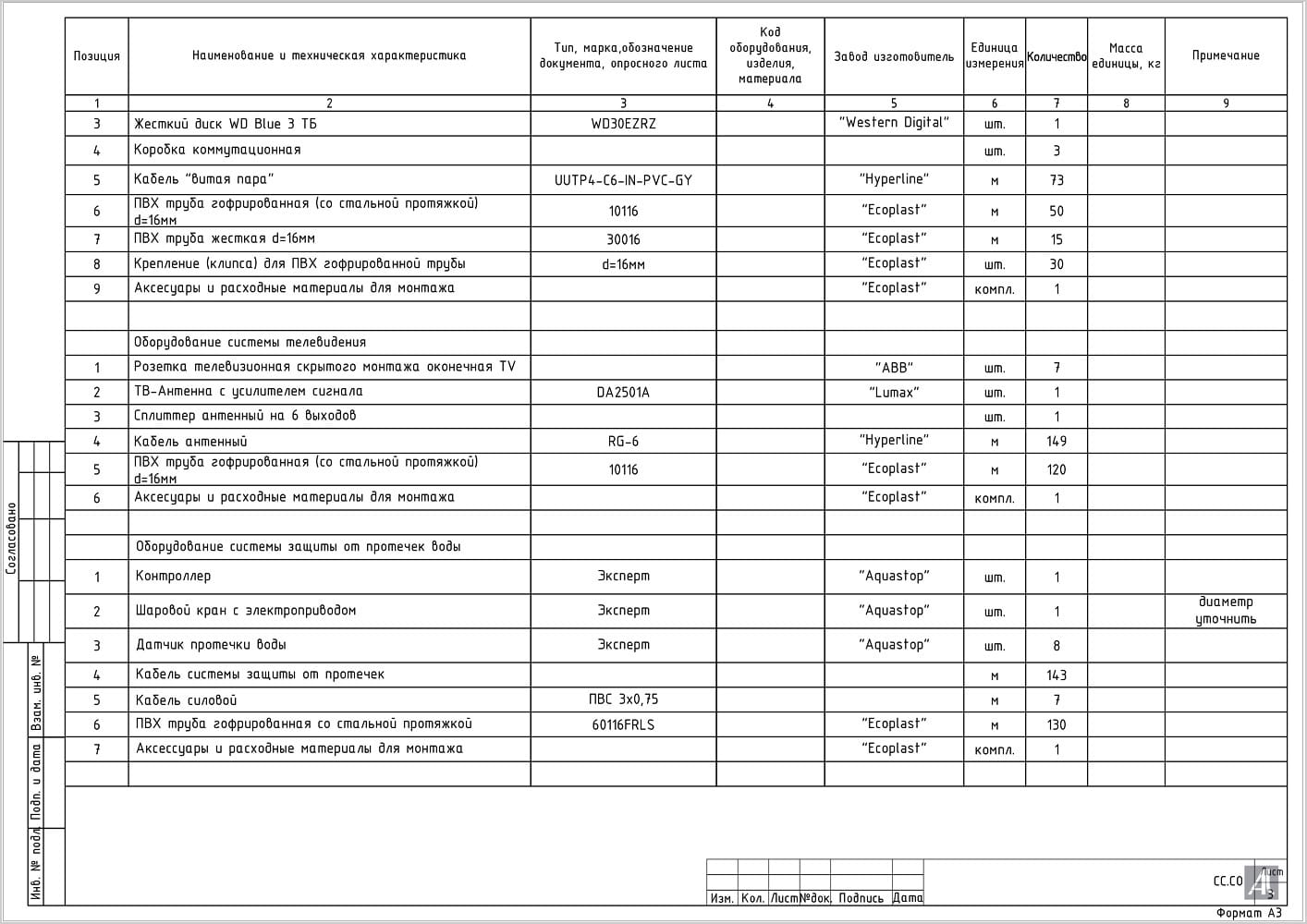

Ведомость и спецификации

Вы ознакомились с составом проекта слаботочных сетей таунхауса

Проектирование в соответствии с ГОСТ, СНиП, СП

Все проекты инженерных решений систем слаботочных сетей выполняются в соответствии с требованиями и рекомендациями актуальных нормативных документов и государственных стандартов.

Условные обозначения
ГОСТ - государственный стандарт
СНиП - строительные нормы и правила
СП - свод правил
ПП - постановление правительства
ФЗ - федеральный закон

ПП РФ №87 О составе разделов проектной документации и требования к их содержанию
ГОСТ 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации
ГОСТ Р 21.1703-2000 Система проектной документации для строительства. Правила выполнения рабочей документации проводных средств связи
ГОСТ 21.406-88 Система проектной документации для строительства. Проводные средства связи
ГОСТ Р 53246-2008 Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования
ГОСТ Р 51558-2000 Системы охранные телевизионные. Общие технические требования и методы испытаний
СП 5.13130.2009 Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования
ФЗ №123 Технический регламент и требования пожарной безопасности
СП 31-106-2002 Проектирование и строительство инженерных систем одноквартирных жилых домов
ПУЭ Правила устройства электроустановок. Издание 7
ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности
