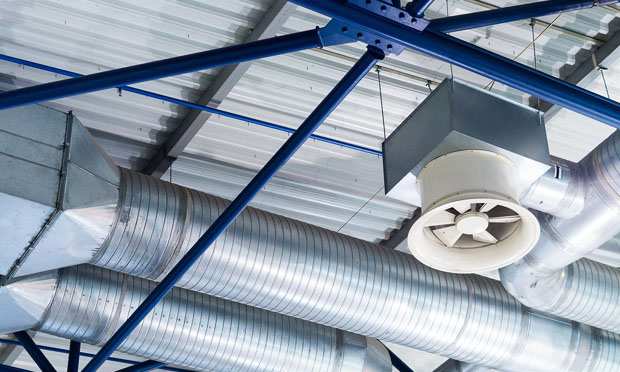

централизованная система вентиляции и кондиционирования
Централизованная система вентиляции и кондиционирования

Классификация систем кондиционирования воздуха

Инженерное проектирование

В технике кондиционирования воздуха системы и установки можно классифицировать с совершенно разных точек зрения. В данном случае мы подробно остановимся лишь на трех возможных вариантах.

Функции тепловой обработки воздуха в технике кондиционирования

В зависимости от того, сколько именно воздушных термообработок производится, типу системы, присваиваются соответствующие условные обозначения и принято выделять следующие по типу установки (системы вентиляции и кондиционирования):

  • Вентиляционная установка;
  • Система циркуляции воздуха;
  • Система частичного кондиционирования воздуха;
  • Система частичного кондиционирования с циркуляцией воздуха;
  • Система кондиционирования воздуха;
  • Система кондиционирования с циркуляцией воздуха.

Классификация систем вентиляции и кондиционирования на основе соотношения давлений в помещении

В зависимости от размещения относительно вентилируемого помещения и скорости вращения вентиляторов в помещении могут создаваться разные давления воздуха, причем соответствующим числом оборотов вентилятора обусловливаются определенные объемные потоки (расходы) воздуха, необходимые для регулирования давления внутри помещения.

Вытяжная вентиляция

При вытяжной вентиляции внутреннее давление меньше наружного давления. Вентилятор находится в вытяжном канале, благодаря чему удается избежать проникновения запахов, вредных веществ и т.д. в прилегающие помещения.

Примеры применения: проветривание размещенных внутри жилищ кухонь, туалетов, ванных комнат либо вентиляция в лабораториях.

Приточная вентиляция

В случае приточной вентиляции внутреннее давление в помещении больше наружного давления. Вентилятор находится в воздухоподводящем канале, благодаря чему удается избежать проникновения пыли и вредных веществ из соседних помещений либо из окружающей среды.

Пример применения: операционные залы с электронной техникой, требующей максимальной чистоты. Вытяжная и приточная системы вентиляции могут, конечно, работать и с вентиляторами в воздухоподводящих и вытяжных каналах при условии соответствующей настройки объемных расходов.

Вентиляция с постоянным давлением

При вентиляции с постоянным давлением внутреннее давление равно наружному давлению. Здесь по одному вентилятору встраивается в воздухоподводящий и вытяжной каналы, причем подаваемые объемные потоки идентичны по размеру, либо речь идет о системах, работающих чисто в режиме циркуляции воздуха.

Классификация по месту расположения

Техника кондиционирования воздуха в принципе функционирует либо в виде установок, размещенных в определенных (технических) помещениях, либо в виде систем, способных обеспечивать кондиционированным воздухом сразу несколько помещений или даже целые здания.

Классификация систем кондиционирования

Индивидуальные установки (децентрализованные)

Центральные системы

Задача

Задача установки состоит в кондиционировании воздуха отдельных помещений

Задача

Через сеть каналов из центрального блока кондиционировать воздух нескольких помещений, либо зданий

Это могут быть, например, воздухоподогреватели, охладители, горизонтальные кондиционеры в напольном исполнении, модульные устройства

Это могут быть, например, теплоцентрали, одноканальные кондиционеры, зональные кондиционеры
