Профессиональное инженерное проектирование и монтаж систем вентиляции и кондиционирования

Проект вентиляции, кондиционирования

Проектирование и монтаж инженерных систем

Необходим проект систем вентиляции, кондиционирования воздуха? Профессионально решим поставленные задачи, связанные с проектированием и монтажом данных инженерных систем на следующих объектах:

  • Нежилые помещения в зданиях общественного, промышленного назначения
  • Частные жилые дома, коттеджи, таунхаусы
  • Нежилые помещения в жилых многоквартирных домах
  • Квартиры (жилые помещения)

Изготовление рабочего проекта вентиляции и кондиционирования согласно технического задания на проектирование и техусловий от управляющей компании. Благодаря этому наши инженерные проекты можно быстро согласовать и направить проектную документацию подрядчикам для закупки и монтажа оборудования.

Навигация

Необходимость проекта

Необходимость наличия проекта для монтажа систем вентиляции и кондиционирования обусловлена рядом причин, среди которых:

  • Новое строительство (возведение зданий, частных жилых домов)
  • Реконструкция или ремонтные работы (замена существующих систем HVAC)
  • Установка и монтаж новых систем кондиционирования в существующем здании, помещении
  • Установка и монтаж новых систем вентиляции воздуха

Даже на небольших объектах - квартирах, нежилых помещениях небольшой площади, проект системы вентиляции / кондиционирования даст собственнику, либо арендатору определенные выгоды и преимущества как при закупке правильно подобранного в нужном количестве оборудования и элементов системы, так и возможность выполнить монтажные работы грамотно и в срок.

проект вентиляции и кондиционирования частного жилого дома

Исходные данные для разработки проекта вентиляции, кондиционирования

Для начала проектирования инженеру необходимы

Разработка рабочего проекта системы вентиляции и кондиционирования воздуха ведется на основании следующих исходных данных, которые должен предоставить заказчик:

  • ТЗ - техническое задание
  • опорные чертежи в цифровом редактируемом виде (файлы с расширением DWG) - актуальный на момент ведения проектных работ план нежилого помещения, либо квартиры; чертежи поэтажных планов здания или жилого дома; чертежи фасадов, разрезы с высотными отметками
  • ТУ - технические условия

Теперь поясним, что должно включать в себя техзадание на проектирование инженерного раздела проекта - вентиляция и кондиционирование. Прежде всего инженеру необходимо знать о конструктивных особенностях объекта - из каких материалов возведены стены, перегородки, перекрытия, какую они имеют конструкцию (состав слоев - так называемый "пирог") и толщину. На предоставленных чертежах планов помещений должны быть указаны: назначения комнат (помещений) с размерами, оконные и дверные проемы с габаритными размерами и высотой от пола, высоты помещений в чистоте.

Все эти данные можно отнести к общим и основным, которые будут необходимы при заказе любого инженерного проекта. А теперь перейдем к информации, которая нужна проектировщику именно для проектирования систем вентиляции и кондиционирования воздуха.

Раздел "Вентиляция и кондиционирование"
  • ТУ на подключение к сетям здания (для нежилых помещений, расположенных внутри зданий)
  • Помещения с вытяжной системой вентиляции (отметить на плане) - по умолчанию это санузлы, вытяжка кухни
  • Помещения, в которые должен подаваться приточный воздух
  • Необходимость рекуперации воздуха
  • Обозначить на плане этажа место для расположения оборудования системы приточно-вытяжной вентиляции
  • Отметить помещения, в которых должны быть расположены внутренние блоки системы кондиционирования
  • Указать место расположения на фасаде наружных блоков системы кондиционирования

Этапы проектирования

Расскажем об основных этапах инженерного проектирования.

I ЭТАП

Первый этап - предпроектный - сбор и изучение предоставленных заказчиком исходных данных и составлении техзадания, подробная информация о составе которого изложена ранее. Инженер ответит на интересующие вопросы, проконсультирует и расскажет о типах систем вентиляции и кондиционирования, подберет оптимальный вариант данной системы.

II ЭТАП

На втором этапе инженер рассчитывает данные для правильного выбора вентиляционной установки и оборудования для кондиционирования воздуха. Результатом данного этапа является концепция - принципиальная схема, отражающая месторасположение оборудования системы - рабочих блоков, воздуховодов, вентиляционных решеток и т. д. Данная концепция в обязательном порядке согласовывается с заказчиком до начала работ в третьем, завершающем этапе проектирования.

III ЭТАП

После согласования концепции, инженер-проектировщик может приступать к дальнейшей разработке рабочих чертежей, составлении ведомостей и спецификаций, необходимых для правильного выполнения закупок и монтажа. В зависимости от условий договора, готовый проект клиент получает либо только в электронном виде в формате PDF, либо дополнительно выпускается печатный бумажный альбом.

Состав чертежей и материалов проекта

Любой качественный рабочий проект для монтажа системы вентиляции и кондиционирования должен иметь следующий обязательный состав чертежей и текстовых данных

  • Общие данные, которые содержат ведомость рабочих чертежей, ведомость ссылочных и прилагаемых документов, основные технические харакетристики
  • Пояснительная записка с описанием проектируемых мероприятий и общих указаний для монтажа системы вентиляции и кондиционирования
  • Условные знаки и обозначения - принятые в проекте обозначения элементов системы
  • Таблица с характеристиками оборудования инженерных систем
  • Расчет теплопоступлений
  • Аксонометрические схемы систем вентиляции и кондиционирования
  • План разводки системы вентиляции (поэтажно)
  • План разводки системы кондиционирования (поэтажно)
  • Размещение на фасаде наружных блоков (схема с привязкой)
  • Таблица с ведомостью и спецификацией оборудования и элементов системы

Пример готового проекта

Вентиляция и кондиционирование частного дома в КП Белый Берег

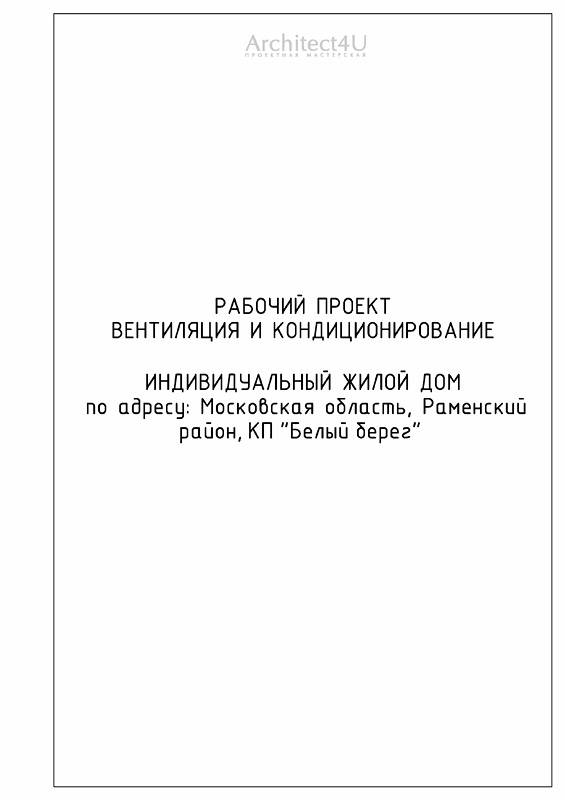

Обложка проекта

Пояснительная записка к проекту

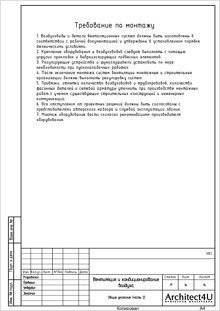

Требования к монтажу

Требования к монтажу

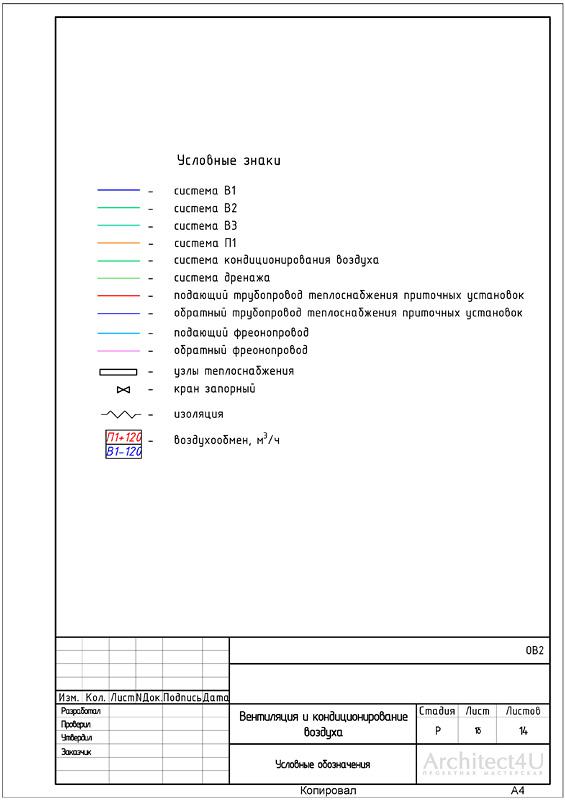

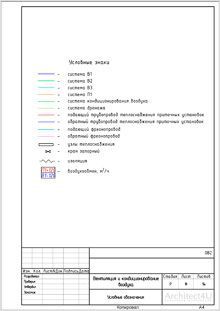

Условные обозначения

Условные обозначения

Общие указания

Общие указания

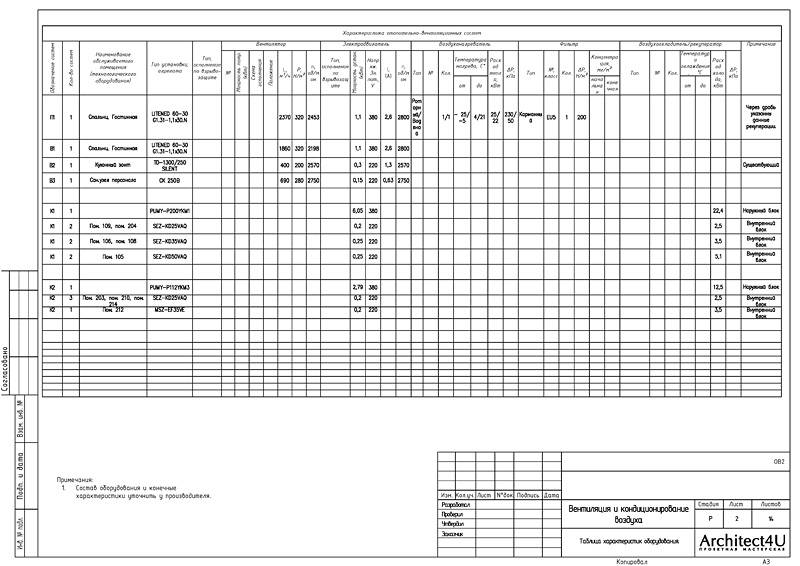

Характеристика оборудования (вентиляция и кондиционирование)

Характеристика оборудования (вентиляция и кондиционирование)

План вентиляции 1 этажа дома

План вентиляции 1 этажа дома

План вентиляции 2 этажа дома

План вентиляции 2 этажа дома

План вентиляции мансарды

План вентиляции мансарды

План системы кондиционирования. 1 этаж

План системы кондиционирования. 1 этаж

План системы кондиционирования. 2 этаж

План системы кондиционирования. 2 этаж

План системы кондиционирования. Мансарда

План системы кондиционирования. Мансарда

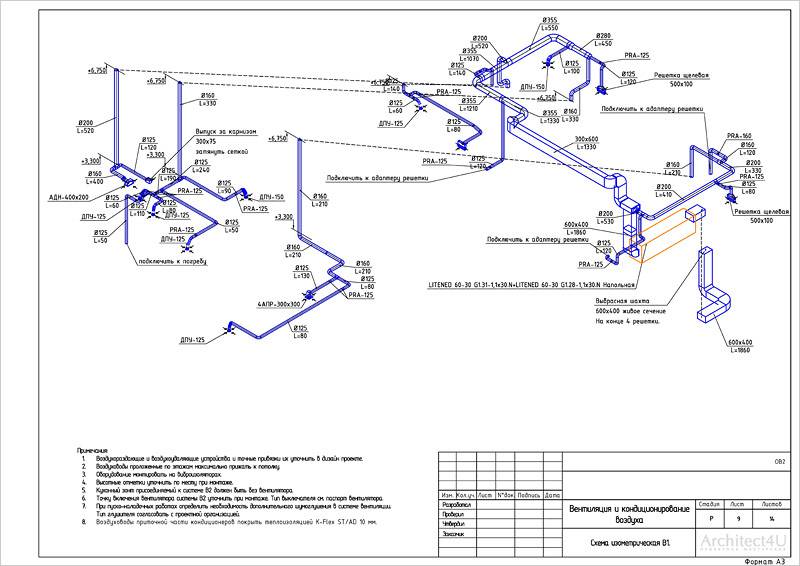

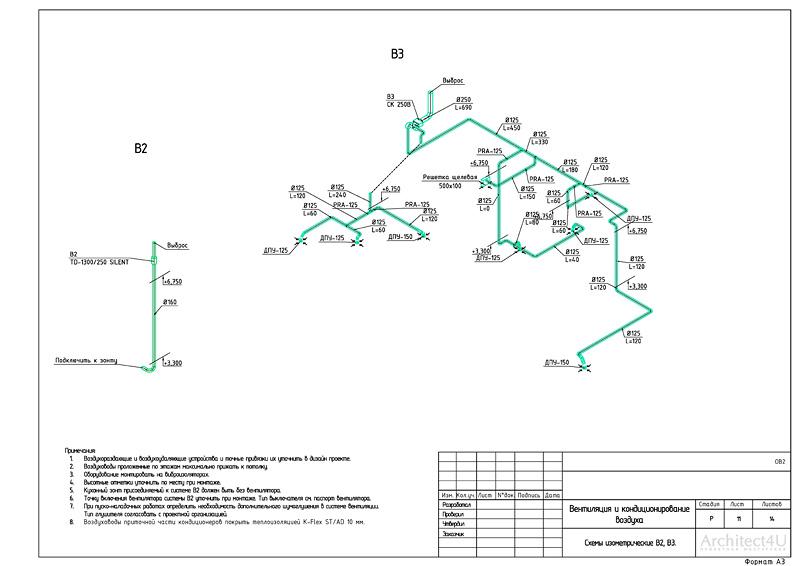

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Вентиляция и кондиционирование воздуха. Изометрия

Узел регулирования теплоснабжения приточных установок

Узел регулирования теплоснабжения приточных установок

Ведомость оборудования и материалов

Ведомость оборудования и материалов

Ведомость оборудования и материалов

Ведомость оборудования и материалов

Ведомость оборудования и материалов

Ведомость оборудования и материалов

Сроки проектирования

Точные сроки проектирования могут быть определены только после изучения технического задания и на основании предоставленных исходных данных.

Цены

Мы стараемся удерживать комфортные для клиента цены, гарантируя при этом неизменное качество выполнения поставленных задач.

Для точного определения стоимости изготовления рабочего проекта инженерных решений системы вентиляции и кондиционирования, Вам необходимо отправить заявку на проектирование, включающую общую площадь, назначение объекта, приложить поэтажные планы (из техпаспорта БТИ, либо архитектурного или эскизного проекта). Для этих целей можно воспользоваться как электронной почтой, так и любым из привычных мессенджеров.
