Проект лестницы на второй этаж
Индивидуальное проектирование домов, коттеджей
При реконструкции дома нередко возникает необходимость возведения новой лестницы. Детальный и грамотно разработанный проект избавит вас от финансовых потерь в процессе строительства, поможет воплотить архитектурную идею, при этом сохранив эргономику, пользу, прочность и красоту.
На данной странице сайта вы можете ознакомиться с составом проекта конструктивных решений монолитной ж/б лестницы - узнать что он в себя включает; уровень его проработки, посмотреть состав чертежей.
Что входит в состав проекта лестницы
Ниже приводим список, что обычно должен включать в себя данный проект.
Требуемый состав проекта обсуждается с заказчиком и фиксируется в техзадании.
- титульный лист (обложка)
- содержание (ведомость рабочих чертежей проекта)
- общие данные по проекту
- существующий план проема под лестницу, схема штробы в стенах
- опалубочные планы лестницы
- сечения (опалубка)
- планы армирования лестницы (верхнее и нижнее армирование)
- сечения, узлы
- ведомости и спецификации сборочных единиц
Пример конструктивного проекта лестницы на второй этаж в загородном частном доме
Ведомость рабочих чертежей. Общие указания. Проект лестницы
Существующий план проема под лестницу. Схема штробы в существующих стенах. Лестница, ведущая с первого этажа на второй
Опалубочный план лестницы. Конструктивный проект
Опалубочный план лестницы. Продолжение
Сечение 1-1. Опалубка лестницы. КР
План армирования лестницы (нижнее и верхнее армирование). Лестница, ведущая с первого этажа на второй

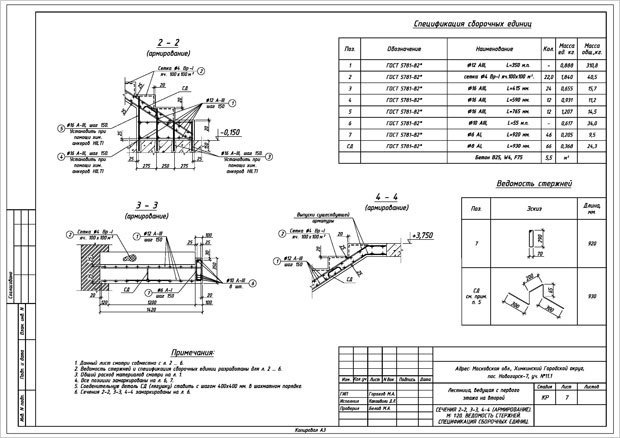

Спецификация сборочных единиц. Сечения. Строительный проект лестницы в частном доме
Вы ознакомились с составом проекта конструктивных решений лестницы в частном доме
