Водоснабжение и канализация
Индивидуальное проектирование частных жилых домов
Проект инженерных систем частного дома
На этой странице мы разместили рабочий проект ВК (водоснабжения и канализации) частного дома в г. Благовещенск, Амурской области. По данному объекту наша команда выполняла проектирование следующих разделов - архитектура, конструктив, инженерные сети в составе ВК и ВиК.
Территориальное расположение на карте Амурской области
Тип объекта - одноквартирный двухэтажный частный жилой дом общей площадью 420 кв.м.
Проект ВК содержит
- общие проектные данные и указания
- принципиальную схему
- схему разводки труб канализации и водопровода в аксонометрии
- схему распределительных коллекторных групп системы водоснабжения
- чертежи поэтажных планов системы водоснабжения
- чертежи поэтажных планов системы канализации
- спецификации и ведомости используемых материалов
Образец проекта водоснабжения
Условные обозначения систем
- В1 - водопровод хозяйственно-питьевой
- Т3 - горячее водоснабжение
- Т4 - рециркуляция водоснабжения

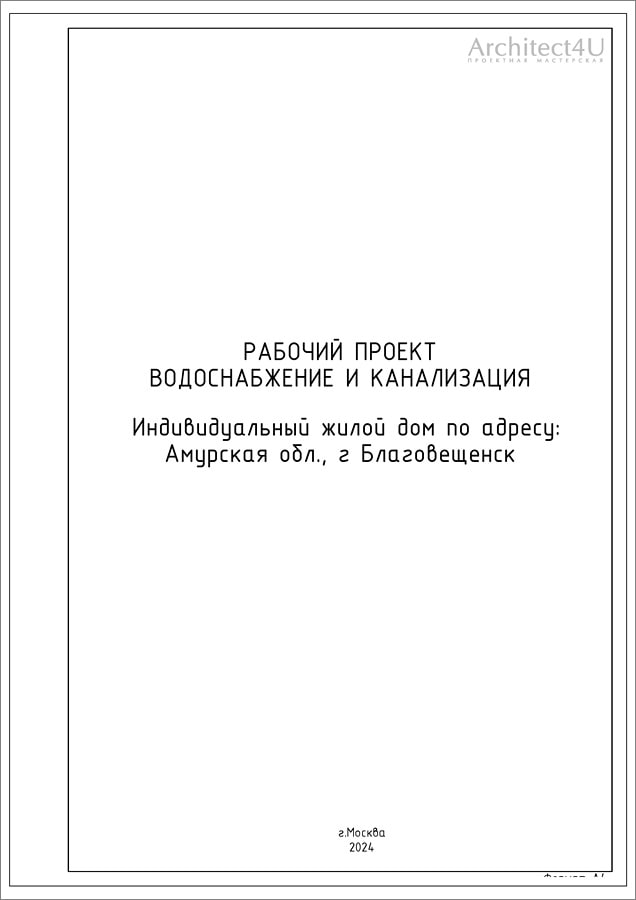

Титульный лист

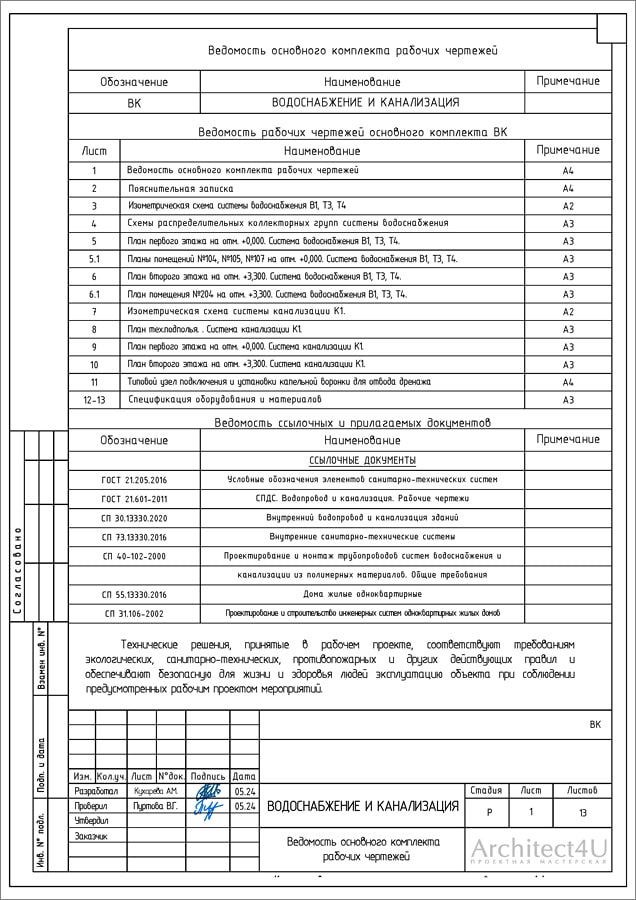

Ведомость чертежей

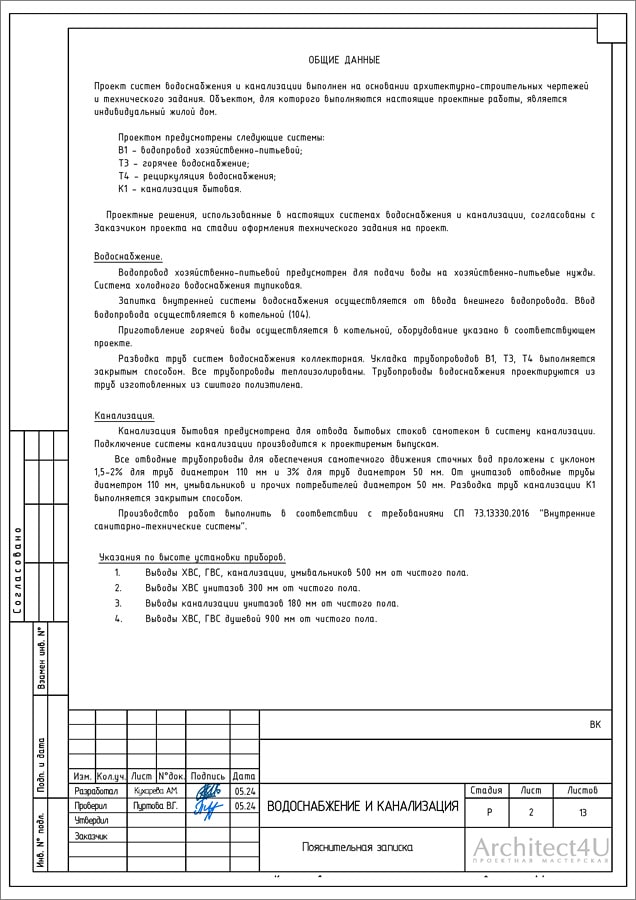

Общие данные проекта. Пояснительная записка

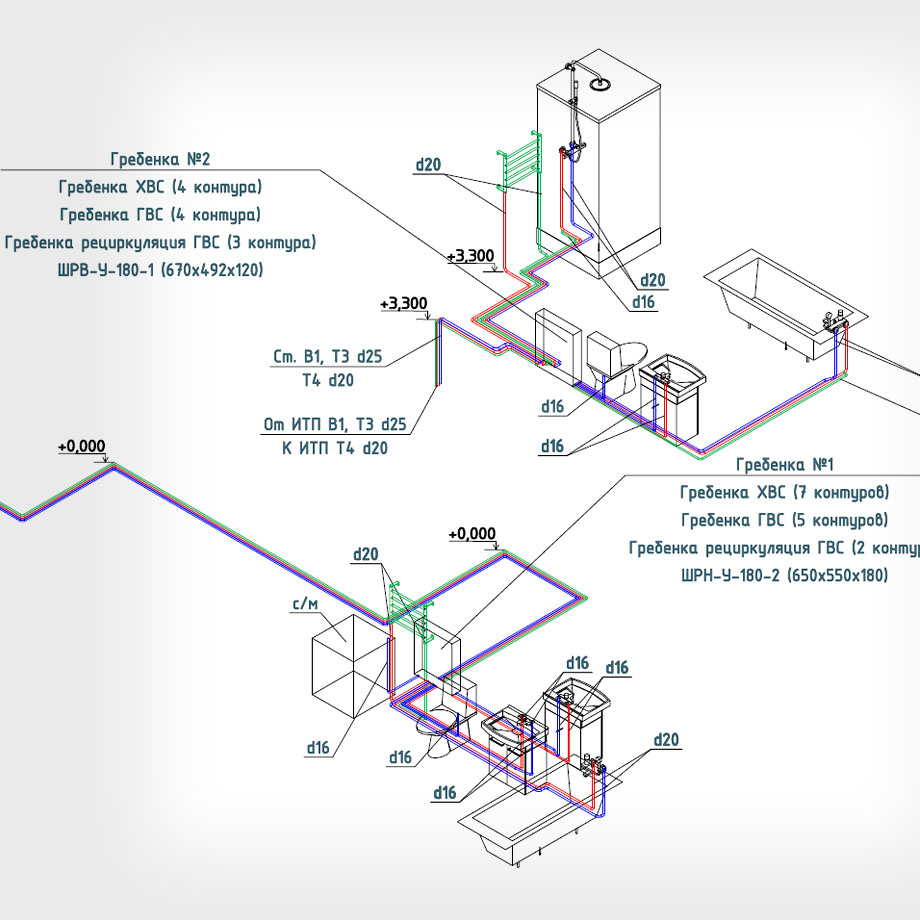

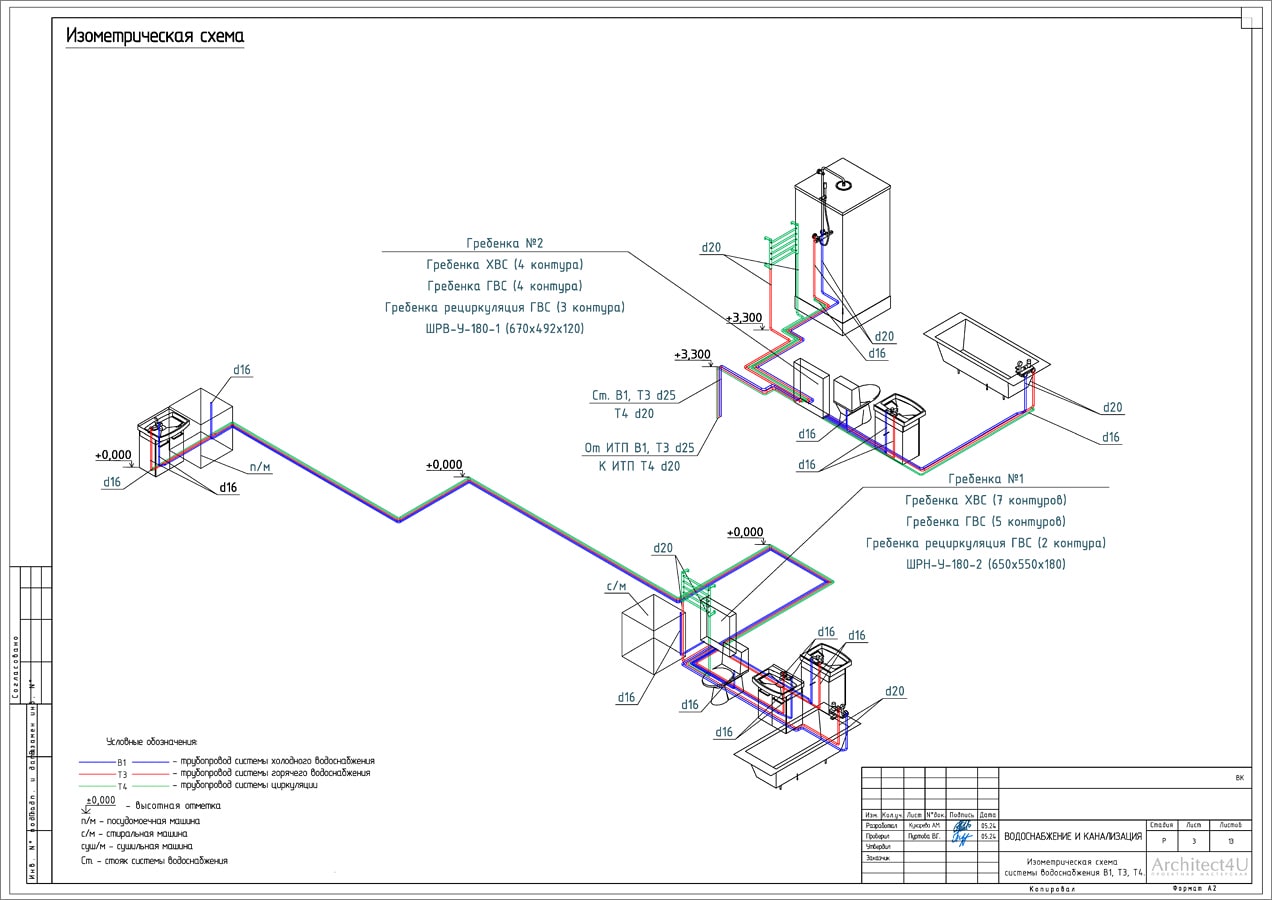

Изометрическая схема инженерных систем ВК - водоснабжение

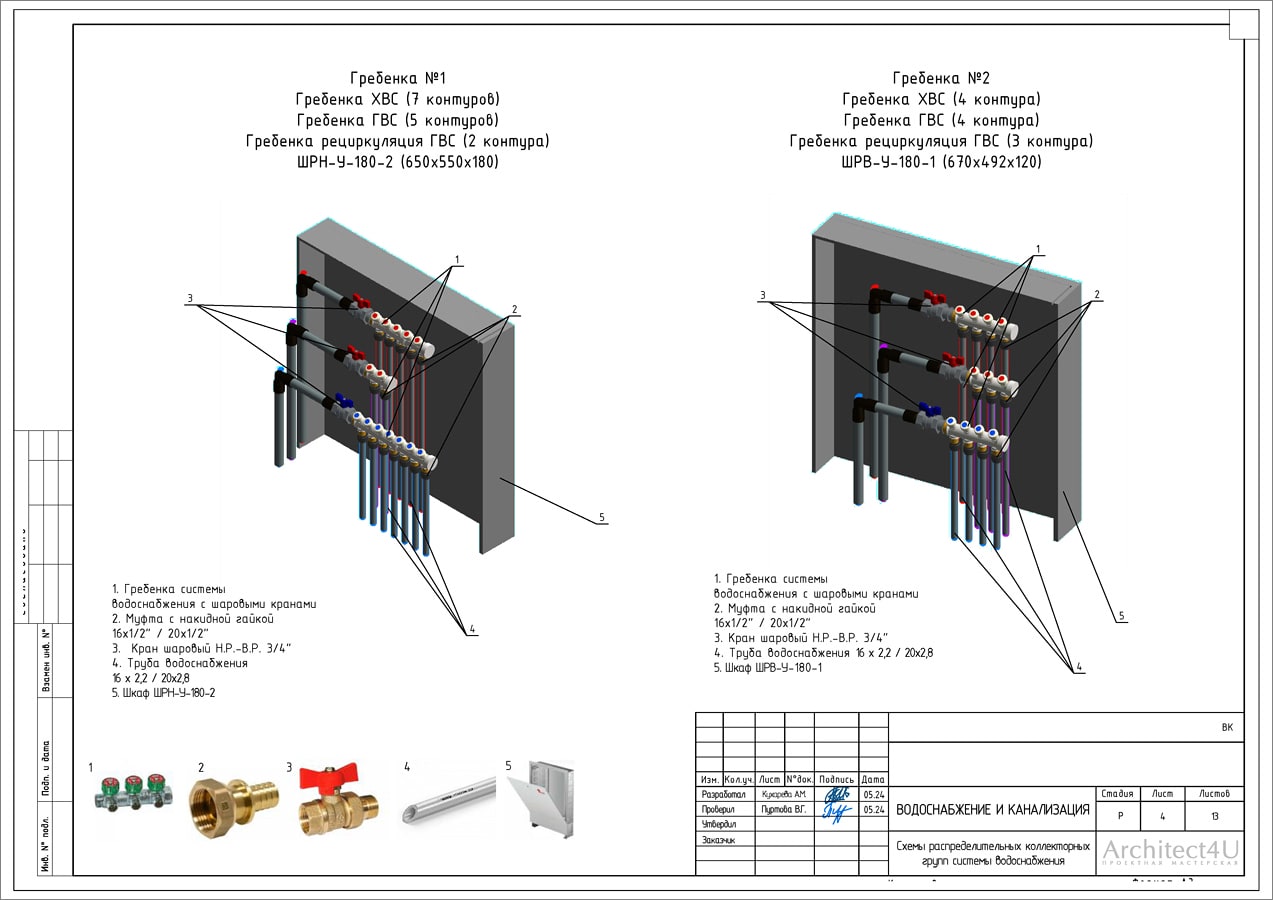

Схема коллекторных групп

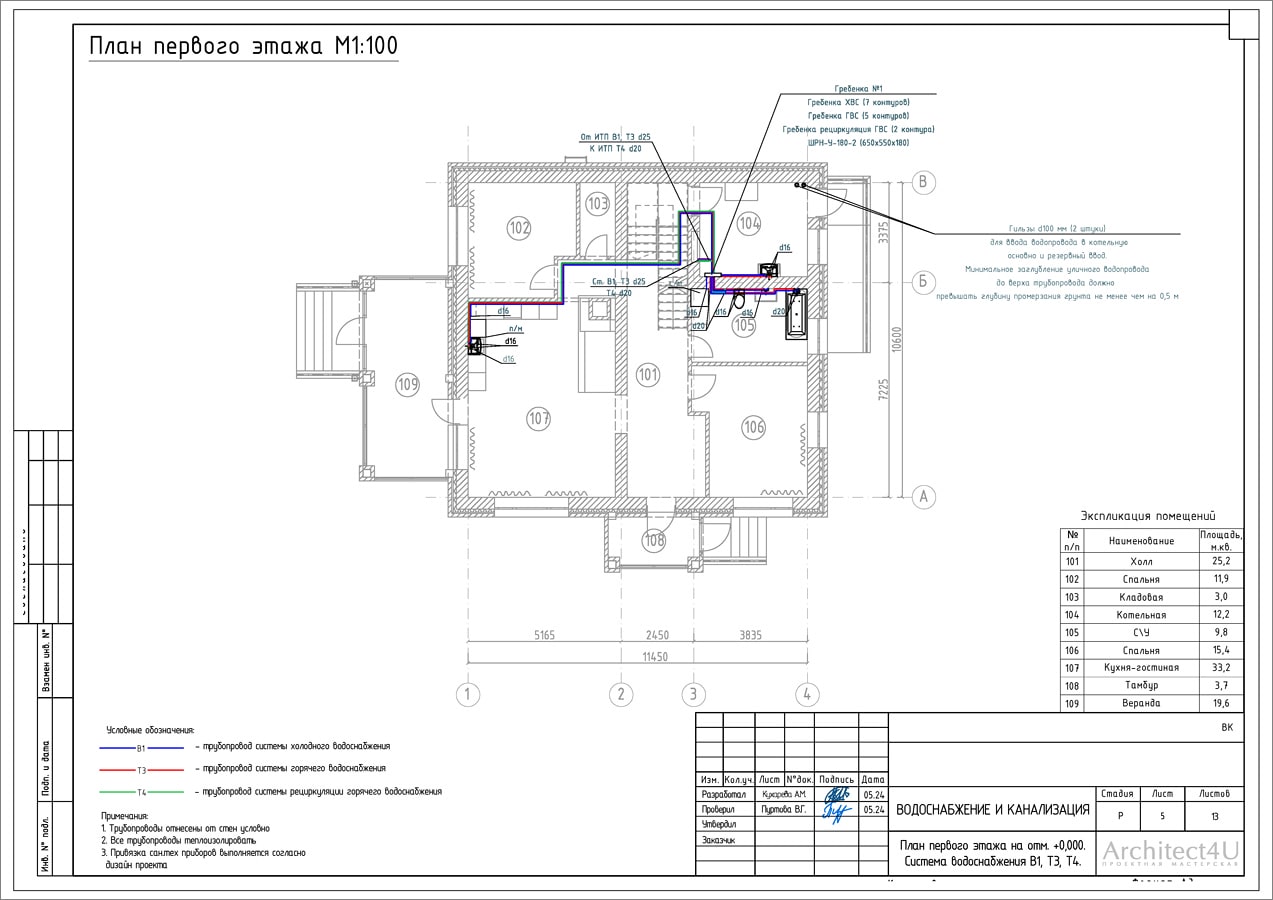

План водоснабжения систем В1, Т3, Т4 - 1 этаж

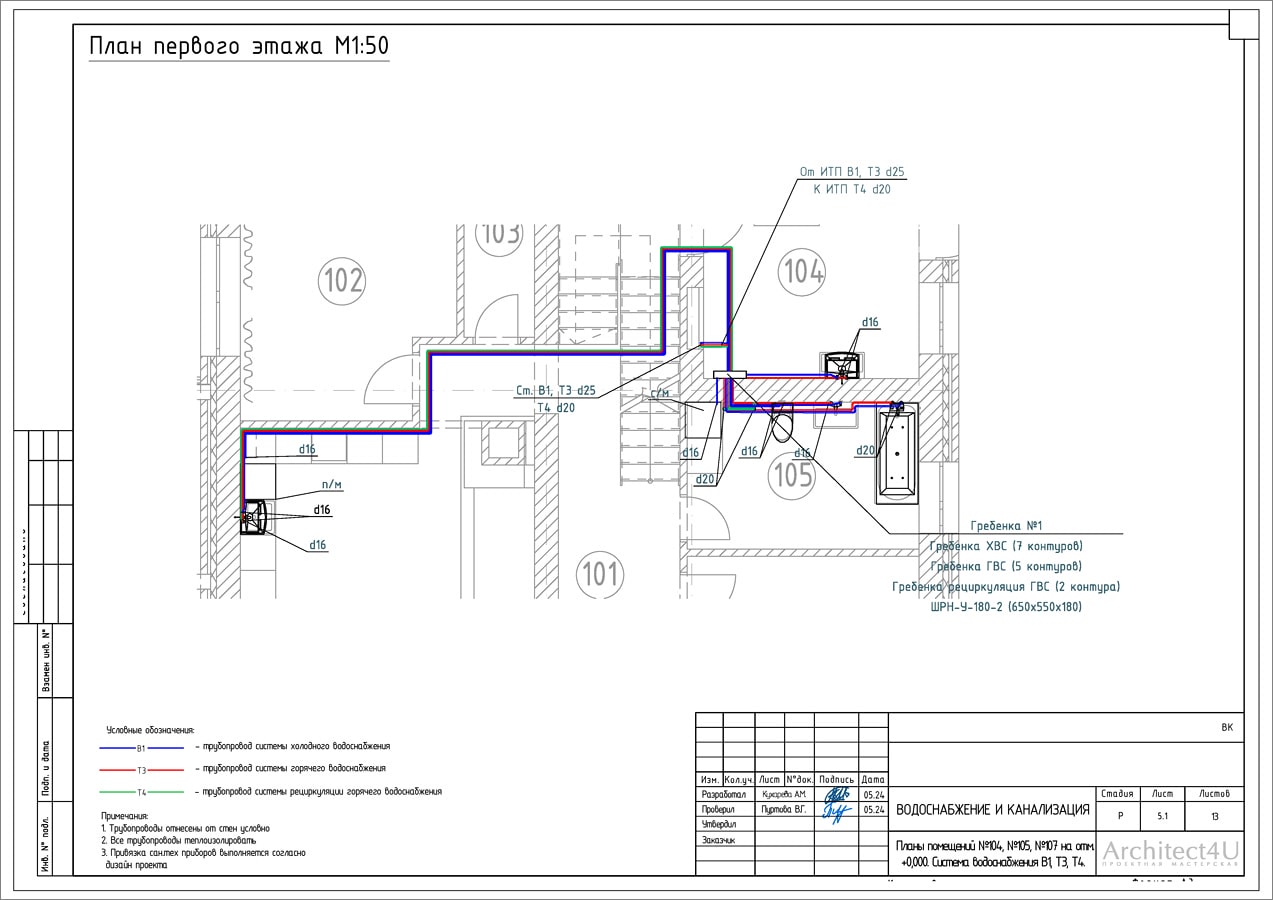

План водоснабжения систем В1, Т3, Т4 - помещения (фрагмент плана этажа)

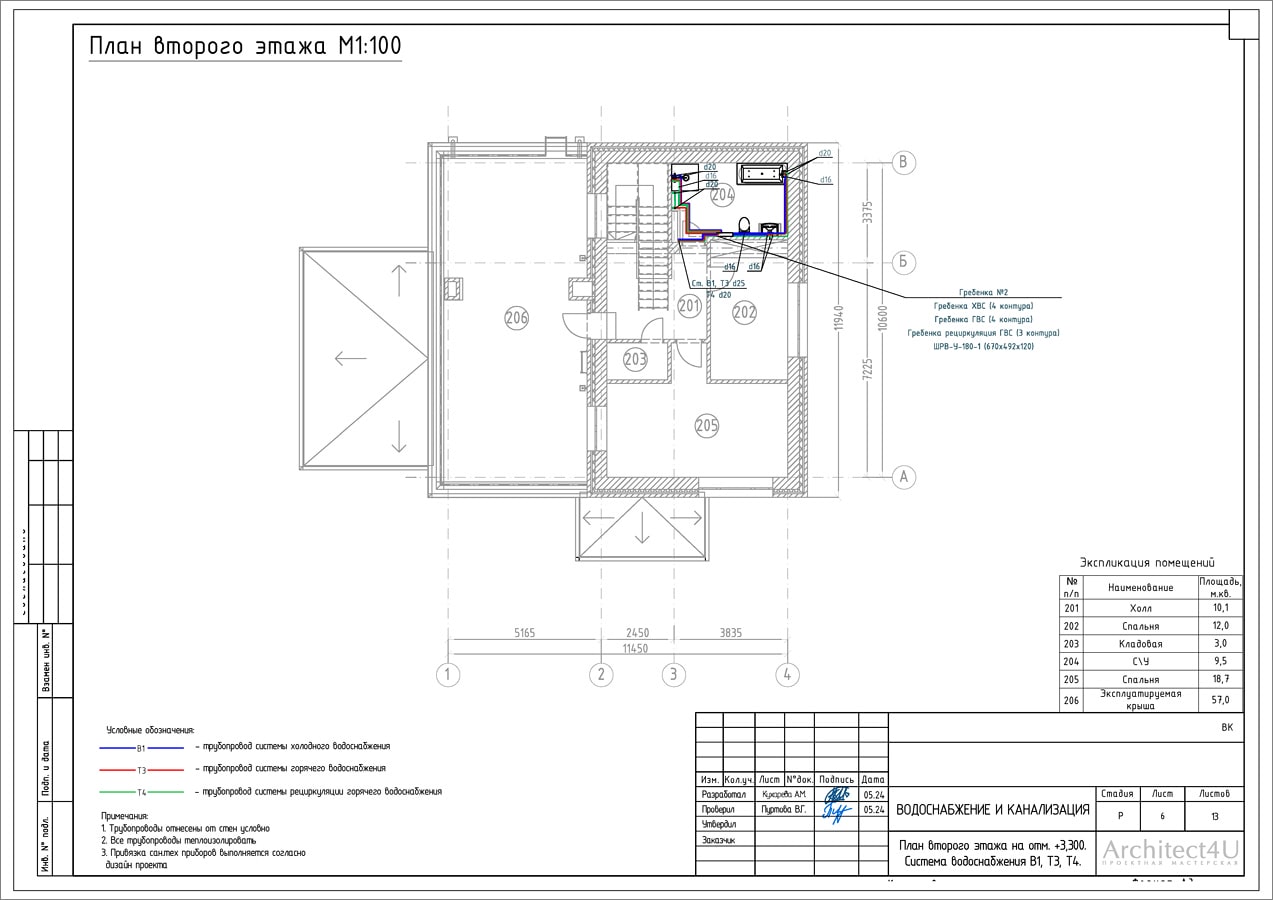

План водоснабжения систем В1, Т3, Т4 - помещения второго этажа

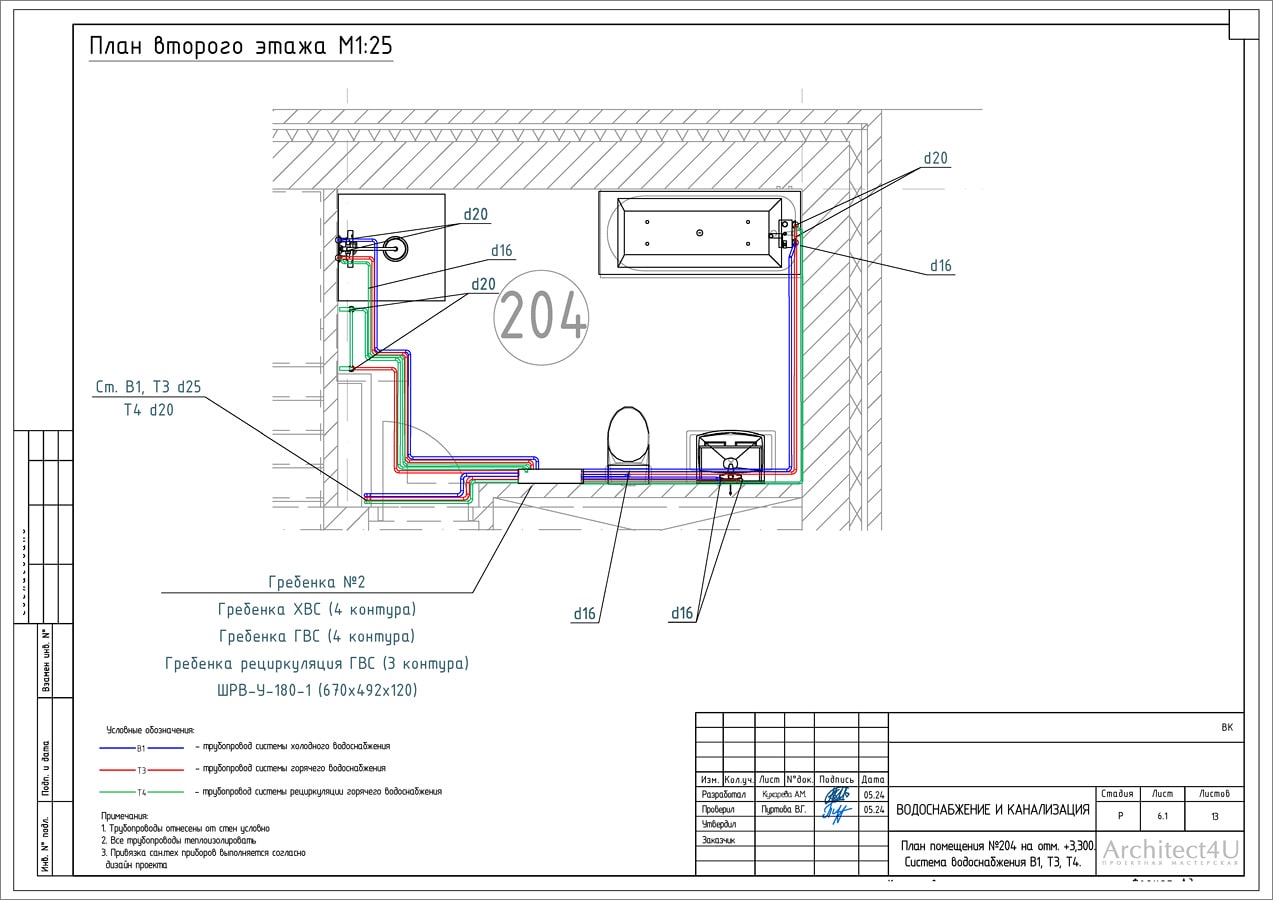

План водоснабжения систем В1, Т3, Т4 - помещение санузла второго этажа (фрагмент)

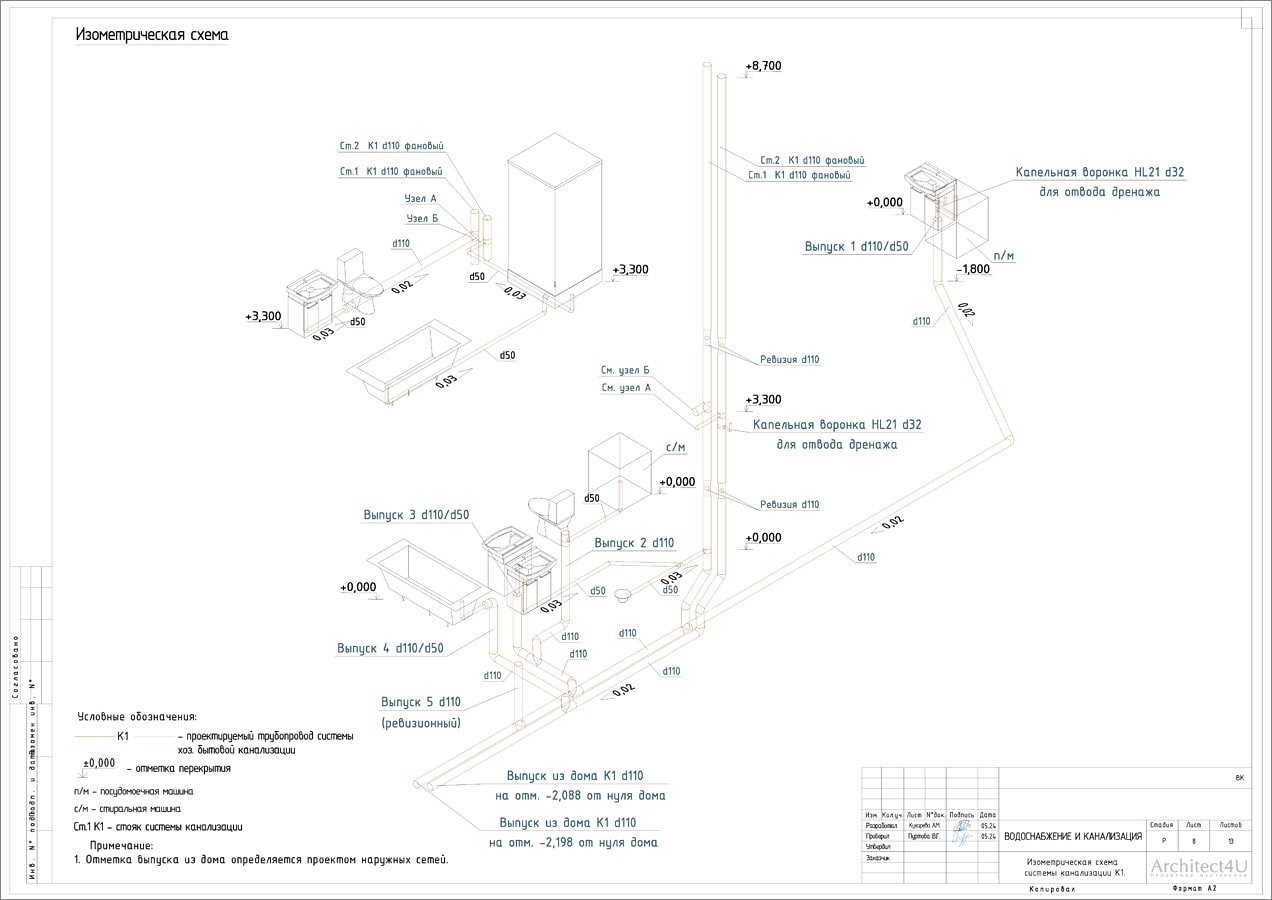

Изометрическая схема инженерных систем ВК - канализация

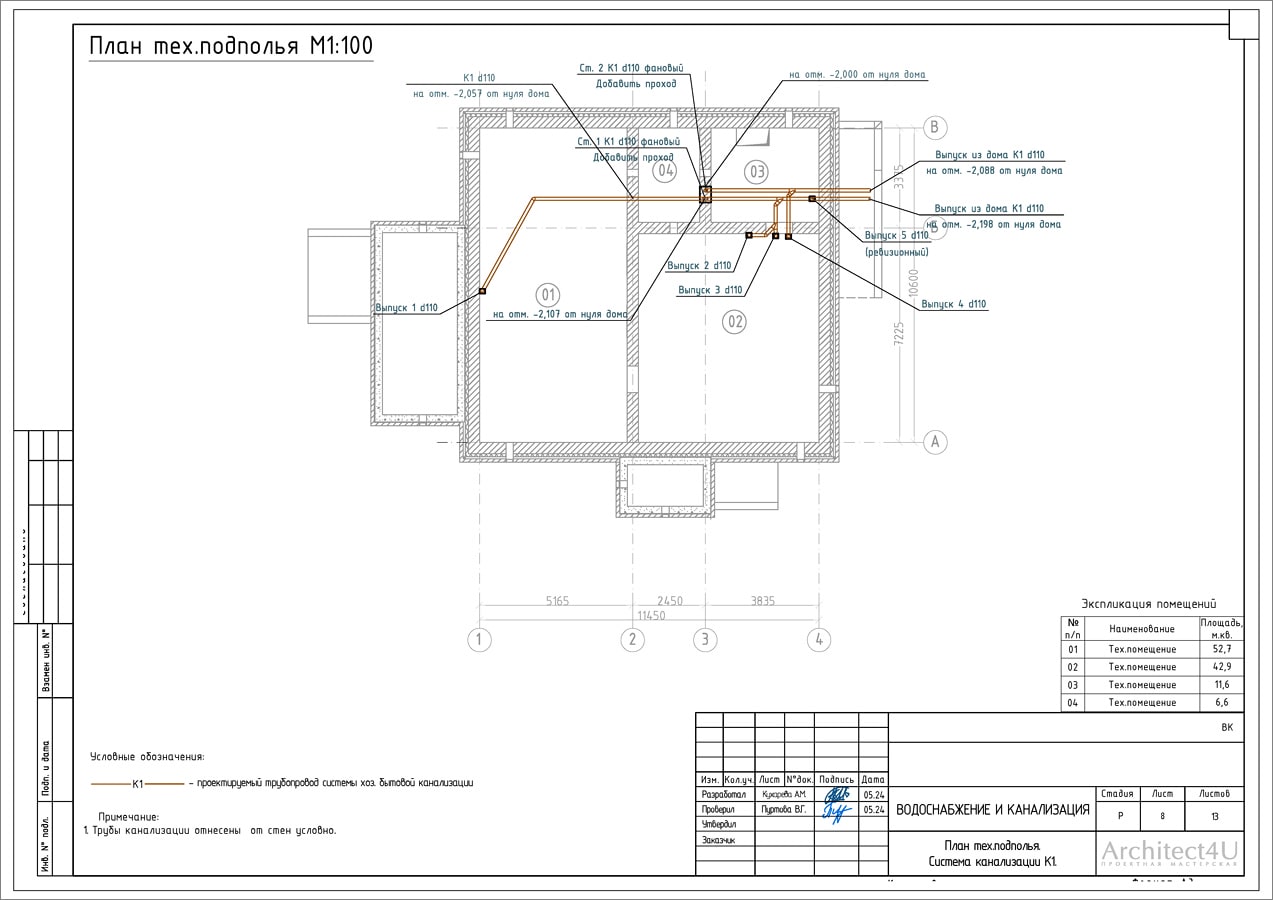

План техподполья, система канализации К1

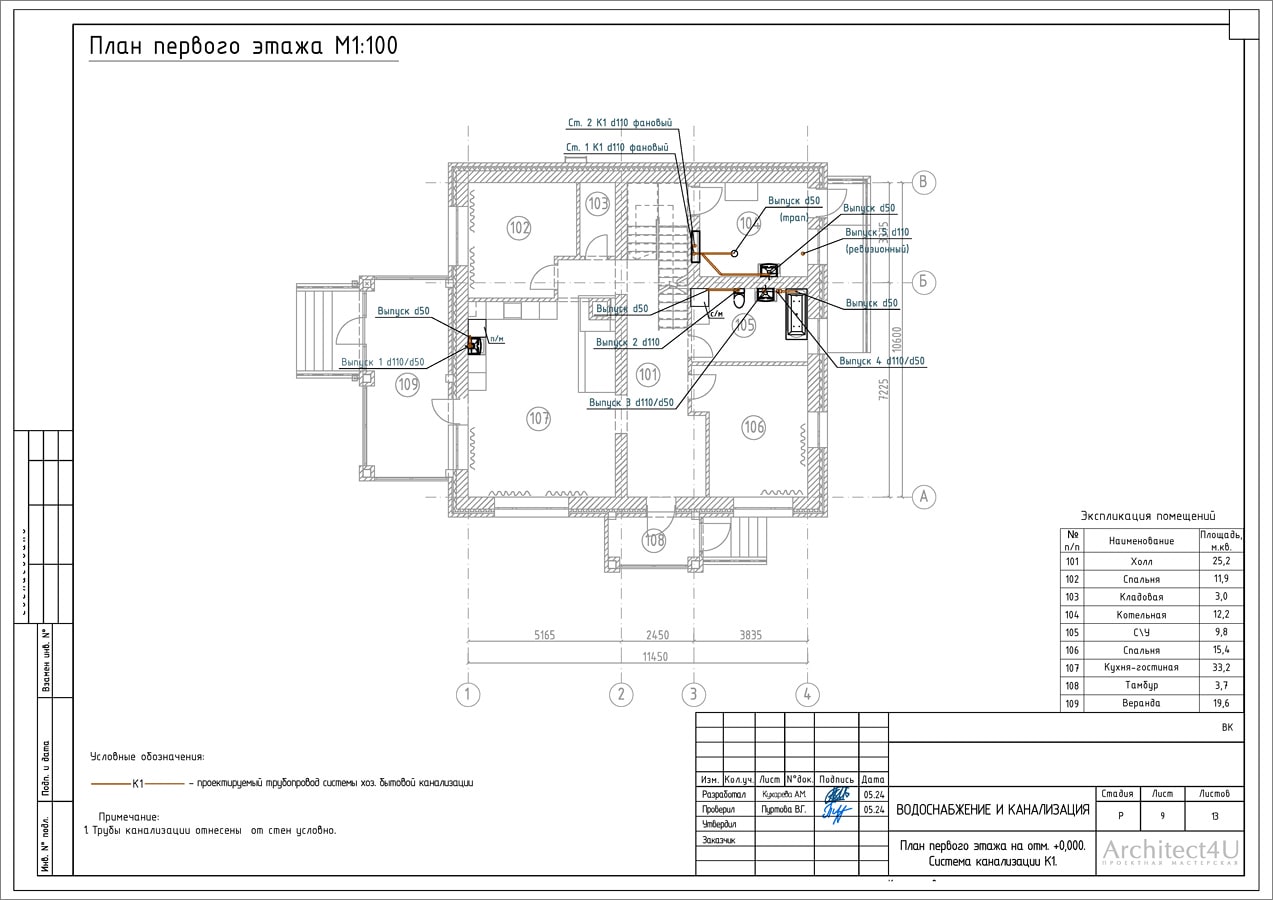

Чертеж плана 1 этажа дома с расположением К1

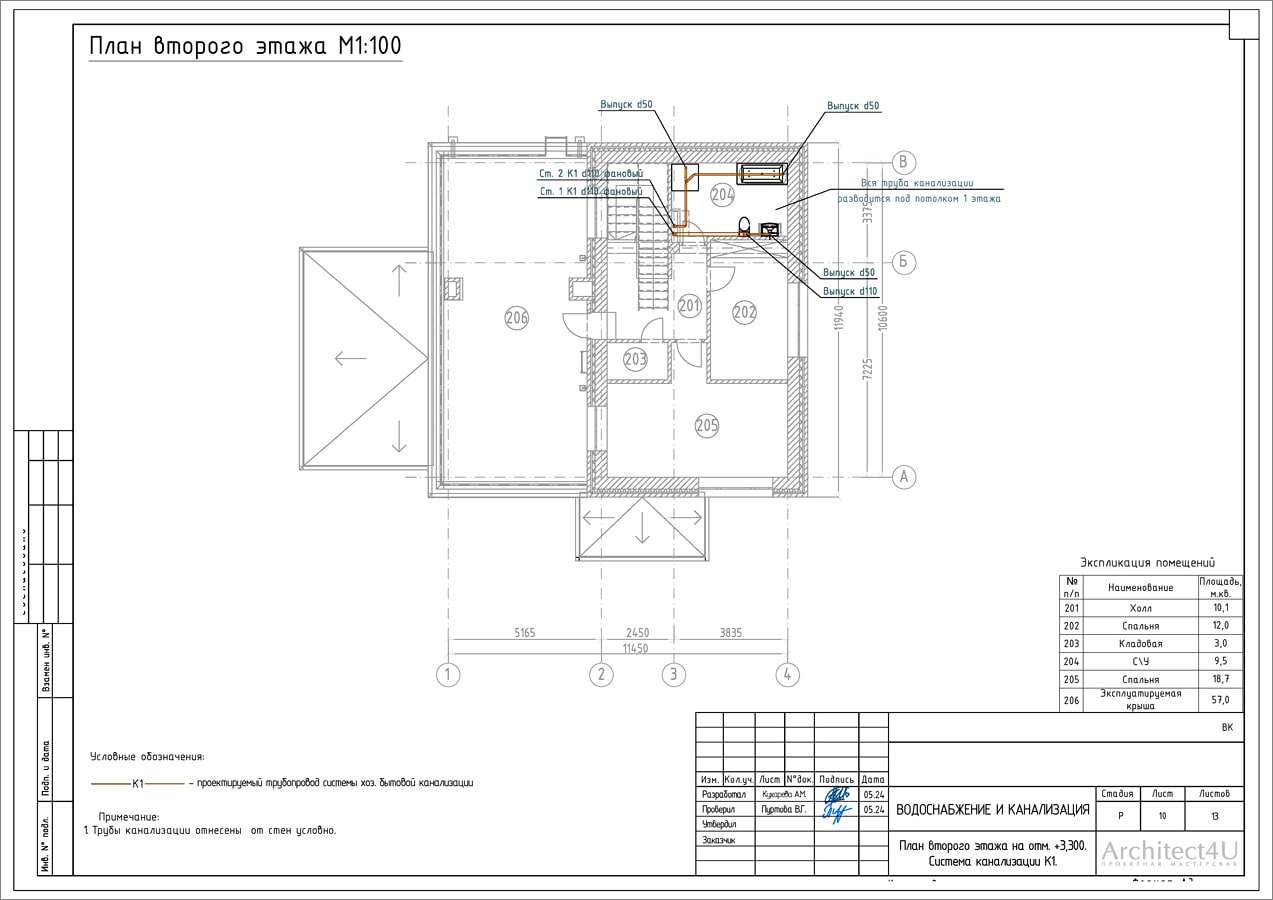

Система канализации К1 на плане 2 этажа

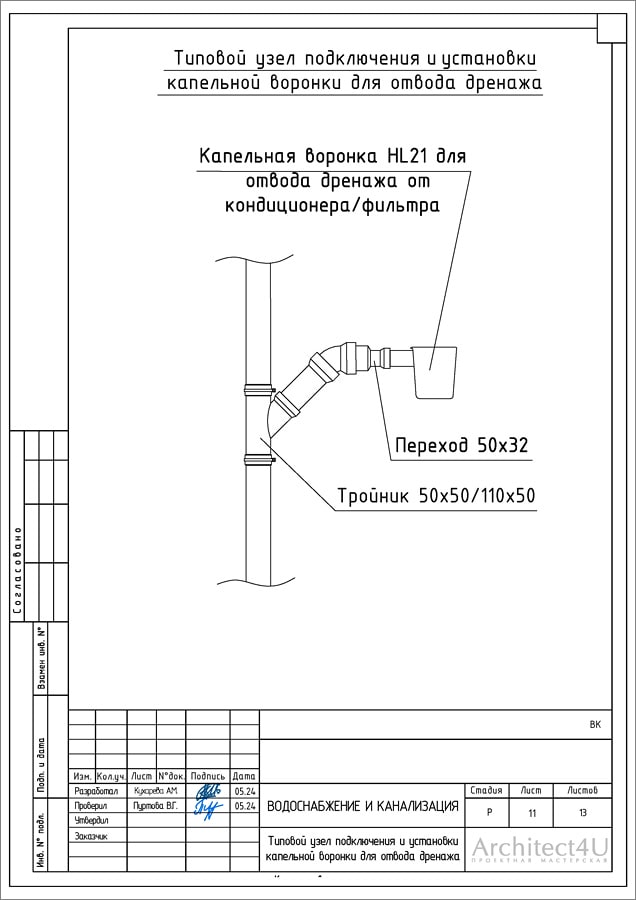

Капельная воронка

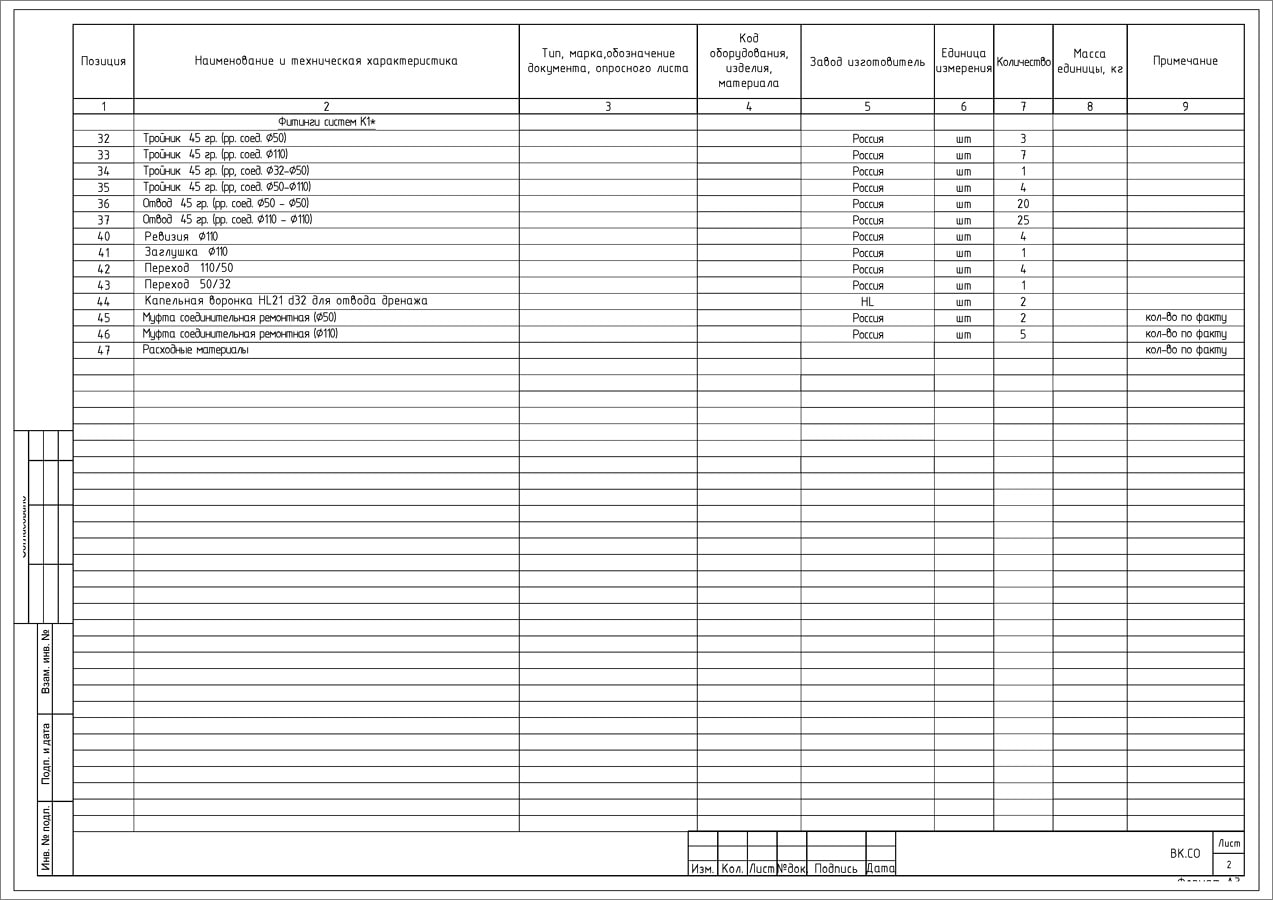

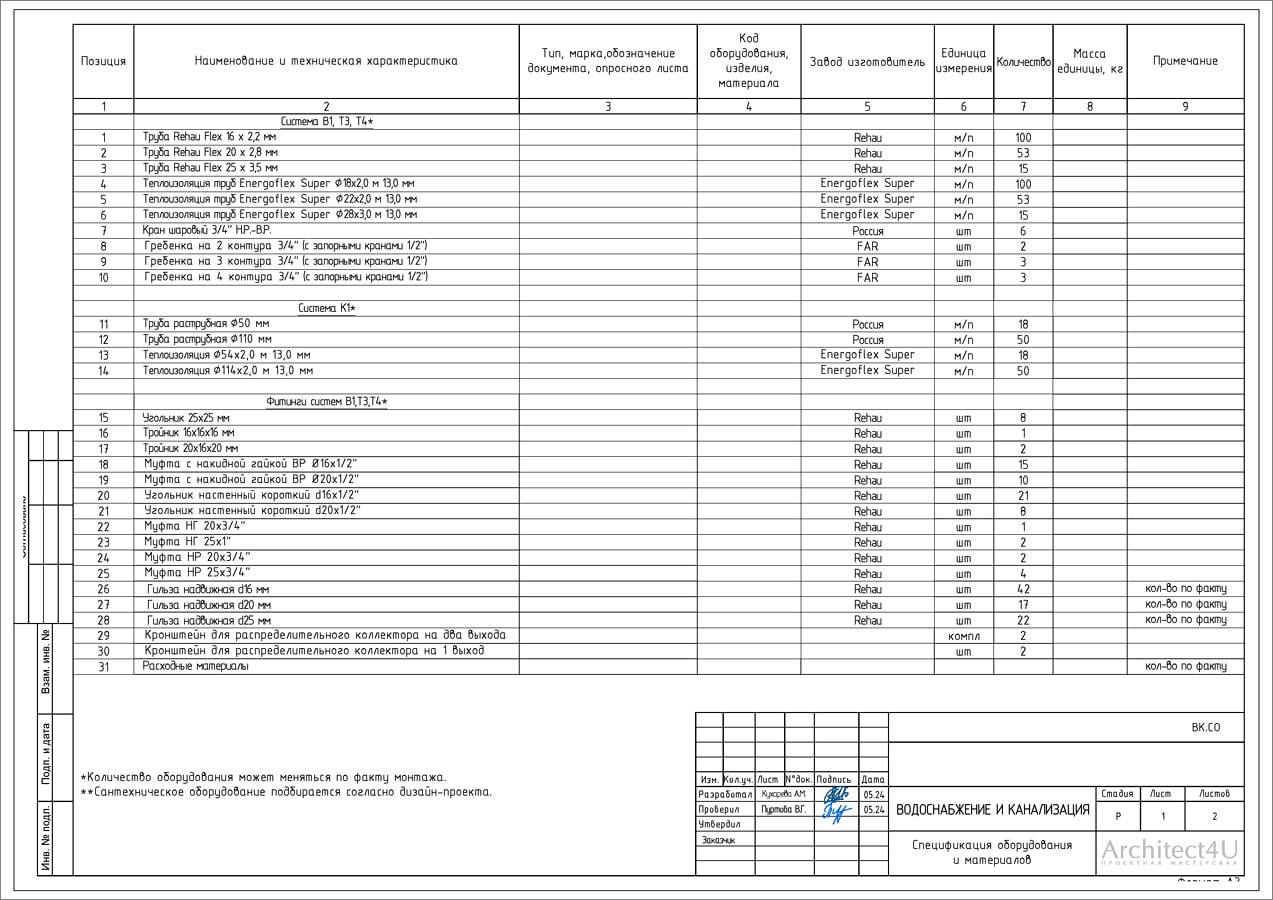

Спецификация оборудования и материалов
Спецификация оборудования и материалов
Вы посмотрели образец проекта водоснабжения и канализации частного дома
