Частный дом с необычными фасадами в Испании

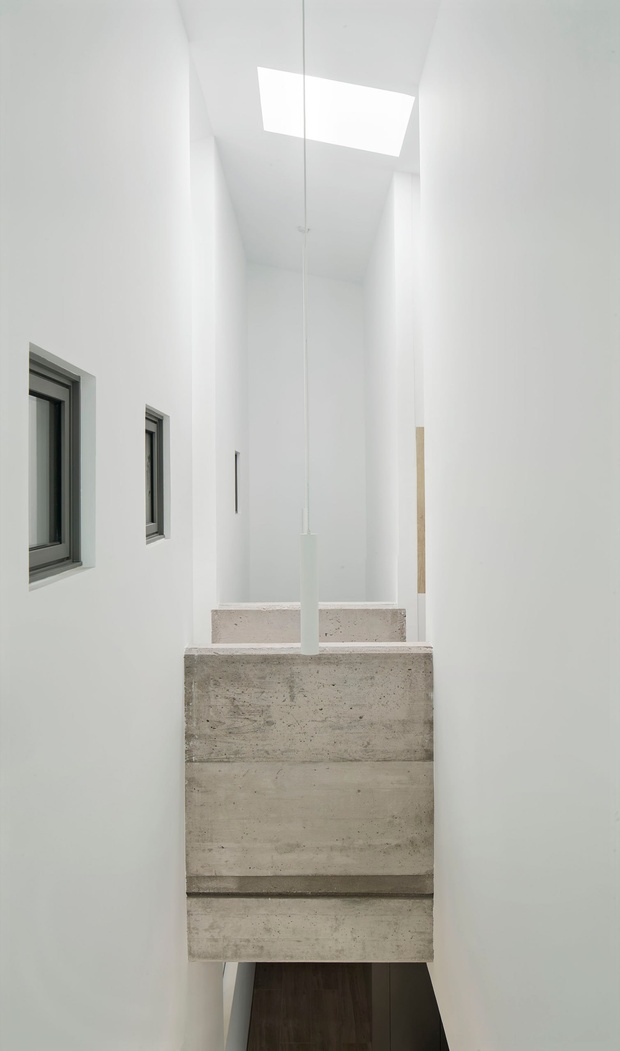

Павел Коррото Прадильо создал компактный и выразительный внешне частный дом, интерьер которого разделён двумя большими вертикальными пространствами. Архитектор подробно рассказывает о концепции проекта, включая пространственное решение и конструктивные элементы здания, а также описывает характеристики единого покрытия фасадов и кровли, выполненного исключительно материалами фирмы SIKA.
Этот проект демонстрирует сочетание функциональности и эстетики благодаря инновационному применению технологий теплоизоляции и гидроизоляции, обеспечивающих комфорт проживания и энергоэффективность конструкции. Внимательное отношение к деталям и использование высококачественных материалов позволяют подчеркнуть индивидуальность дома и гармонию внутреннего пространства с внешним обликом строения.

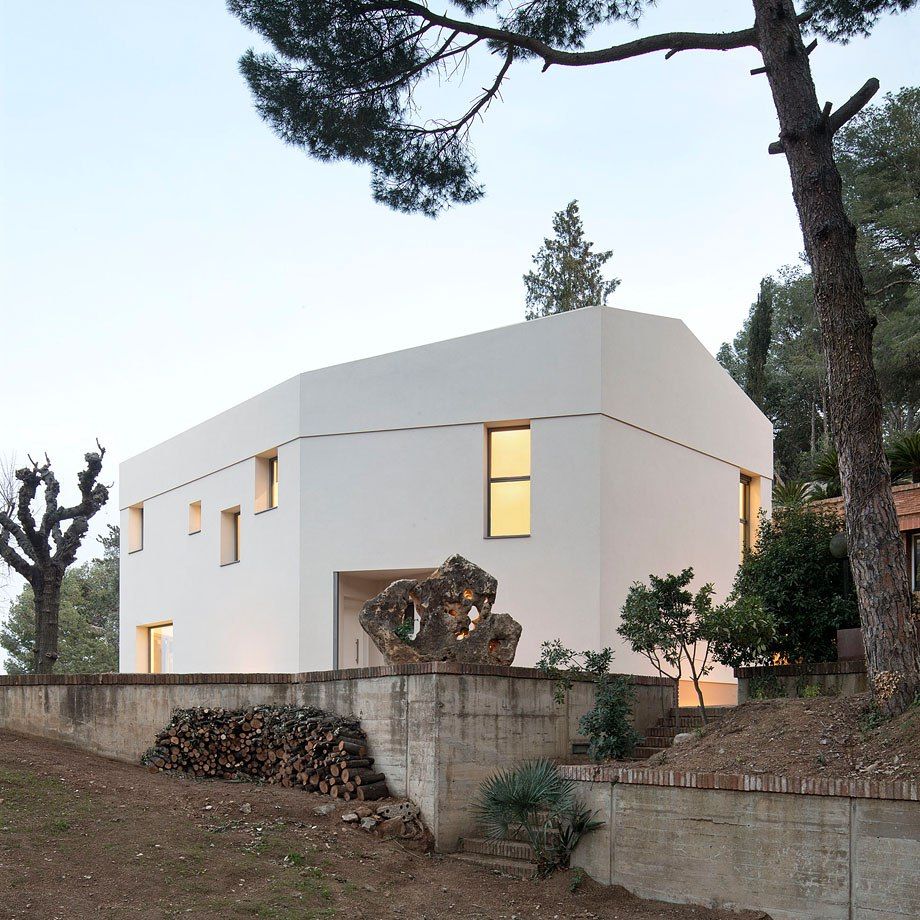

Семейный особняк в Према-де-Дальт

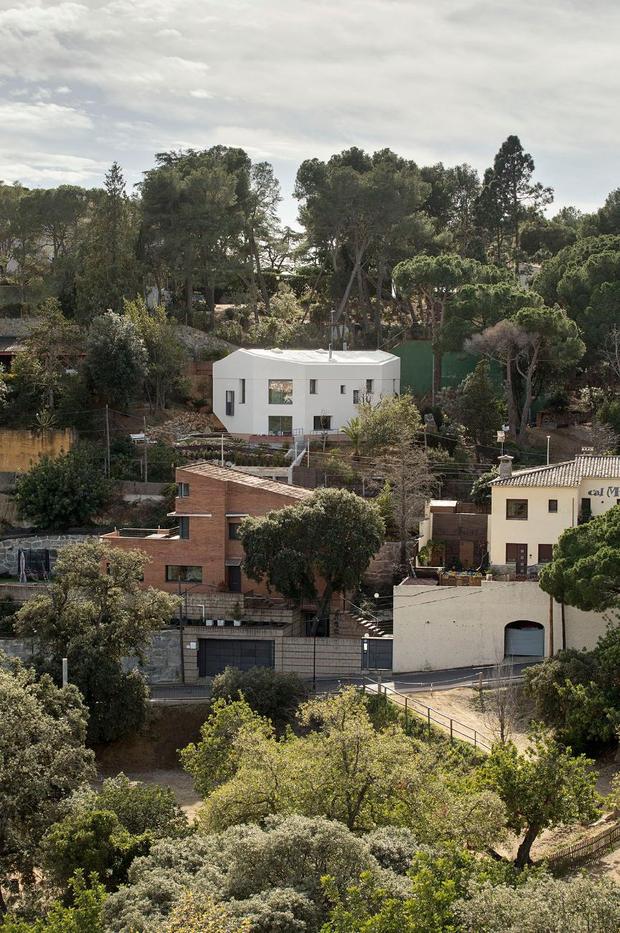

Расположенный в живописном месте городка Према-де-Дальт, Испания, этот современный семейный особняк воплощает собой, как определил японский архитектор Дзюн Игараси, утонченность сложной простоты архитектуры. Монументальное скульптурное сооружение возвышается среди природного фона высоких сосен и крутых склонов побережья.
Расположение и концепция строительства
Изначально проект задумывался с применением конструкций из клееного бруса (CLT) и многослойной древесины (GLT). Однако стремление к минимизации углеродного следа привело авторов к решению использовать местные строительные материалы, добытые в пределах менее 20 км от строительной площадки. Благодаря этому была реализована смешанная конструкция, использующая камень местных карьеров, керамические изделия местных заводов и продукцию местных столярных мастерских.
Здание напоминает аккуратно вырезанную скульптуру, где игра объёмов и пустот создает плавный ритм и динамику. Особняк основан на лучших традициях средиземноморской архитектуры, однако смело внедряет современные технологии и местные материалы. Здесь не просто живут - здесь наслаждаются красотой и уютом пространства, ощущая глубокую связь с окружающим миром.

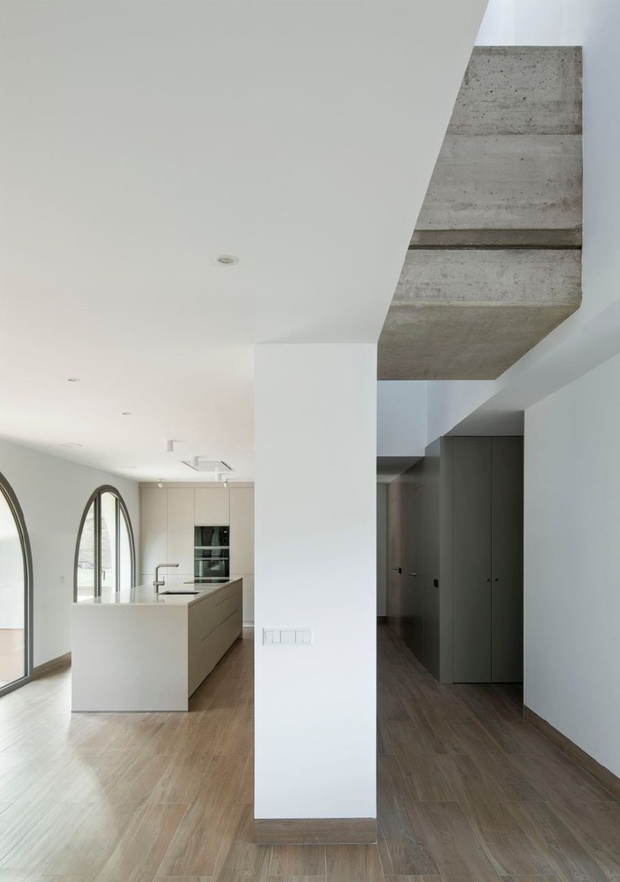

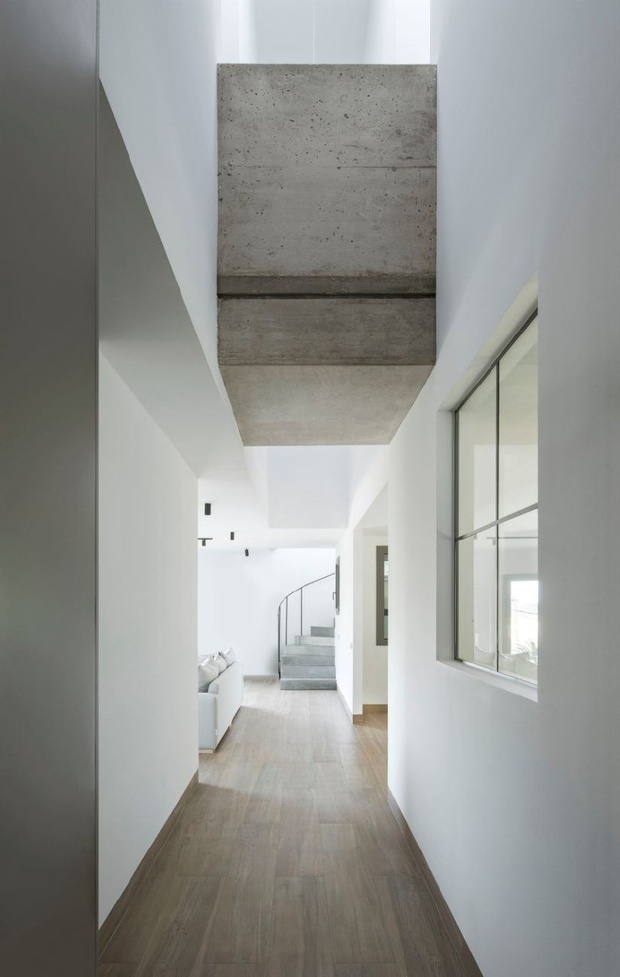

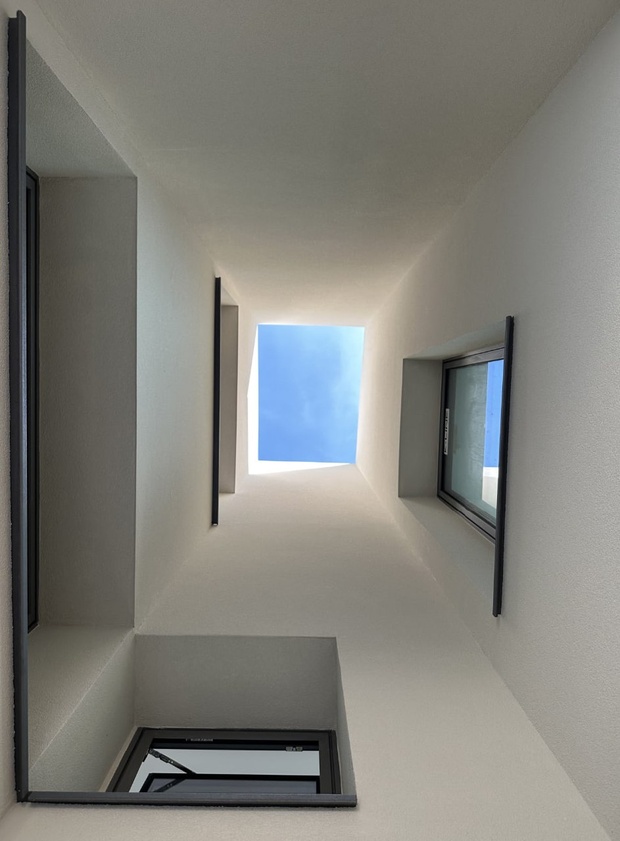

Стратегическое расположение окон и продуманное взаимодействие света превращают пространство в бесконечную игру отражений, стирая границы между внутренним и наружным миром и делая окружающее пространство частью домашнего интерьера. Эта целостность подчеркнута выразительным материалом стен, простым, современным и вместе с тем глубоко укоренённым в местной строительной традиции. Использование монохромной палитры создаёт атмосферу спокойствия, подчёркивая единение с природой и дух места.

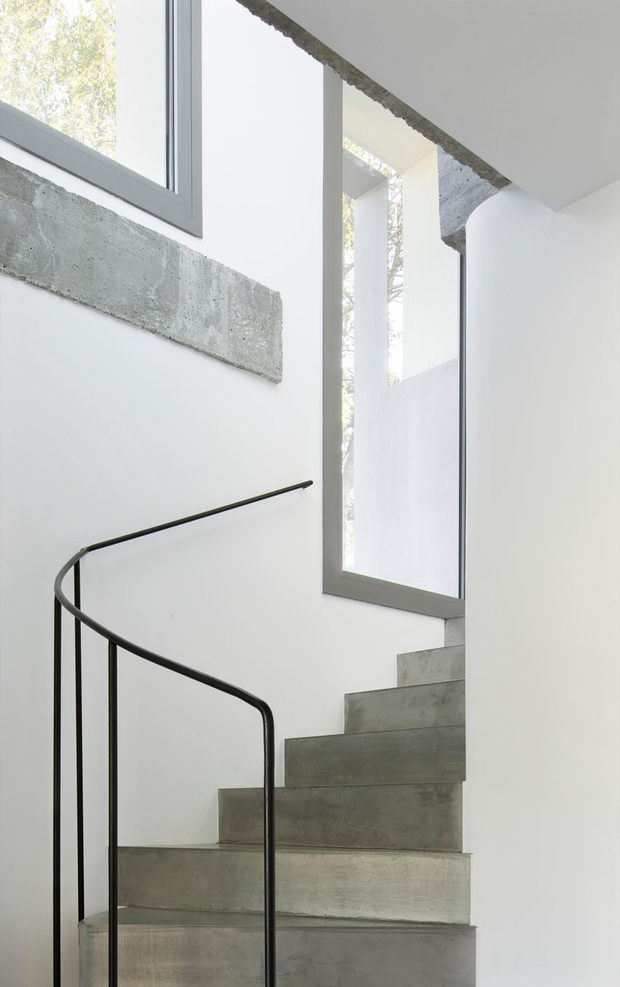

Особое внимание заслуживает применение традиционных строительных методов, таких как техника возведения арочных перекрытий и лестниц, а также использование вторичных ресурсов вроде переработанной керамической плитки и минеральной ваты. Кроме того, проект отличает внедрение инновационных технических решений и оригинальных инженерных подходов, таких как устройство фундамента прямо на местных скальных основаниях, несмотря на значительную глубину залегания прочных слоев грунта.

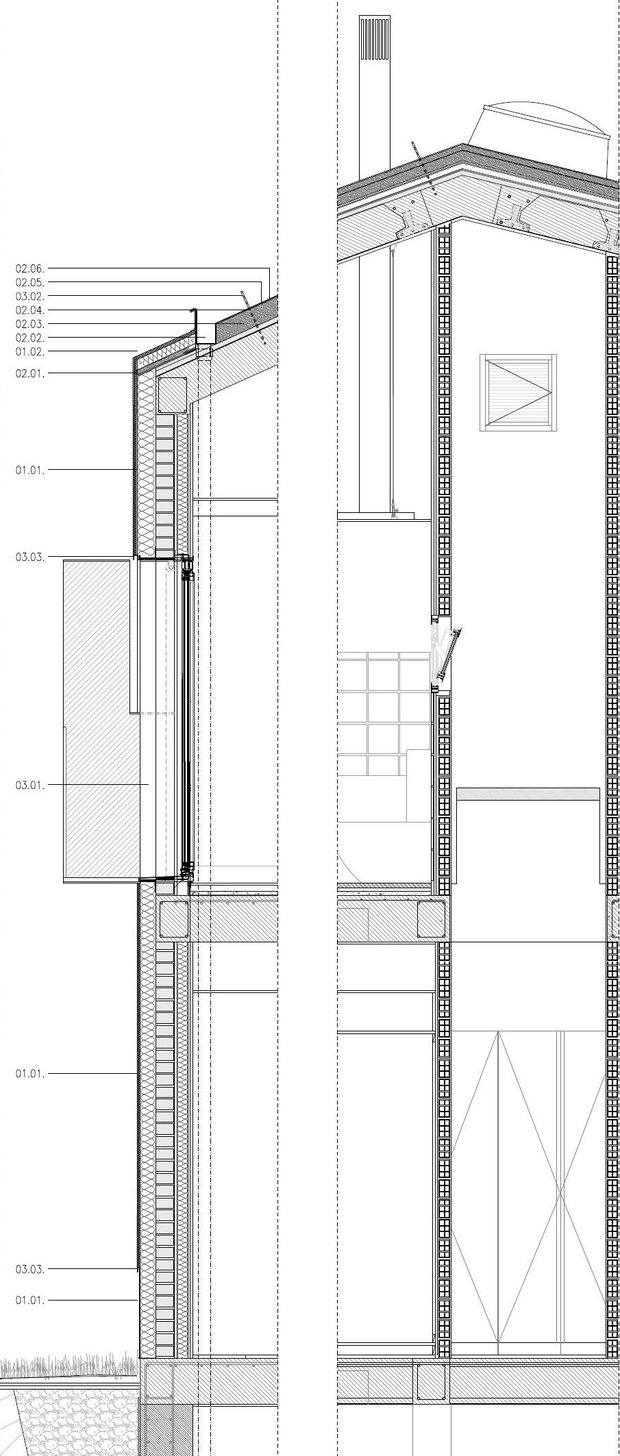

Конструкция фасада
1.01 Система теплоизоляции фасадов SATE от SIKA / Отделка Aquasol (ранее Coteterm)
Система внешней теплоизоляции SIKATHERM с плитами экструдированного пенополистирола типа SIKATHERM PLACA EPS GRAFITO переменной толщины для тепловой регулировки и водонепроницаемостью класса 80/100/120 мм, теплопроводностью λ = 0,032 Вт/м²·K. Плиты приклеиваются специальным раствором SIKATHERM-M и дополнительно механически закрепляются анкерами SIKATHERM ANCLAJE ROCADO-R 140 P100-110. Поверхность плит покрывается слоем раствора SIKATHERM-M с армированной сеткой SIKATHERM MALLA STD 167 плотностью 160 гр/м². Завершающим этапом являются слои базового грунта SIKATHERM FONDO N и декоративного финишного покрытия SIKATHERM AQUASOL выбранного цветового оттенка. Дополнительно предусмотрено цокольное утепление толщиной 100 см с изоляционными панелями XPS, угловые элементы из ПВХ с защитной сеткой, водоотводящие профили в местах изменения сечения стены.
01.02 Система теплоизоляции карнизов SATE от SIKA / Отделка Aquasol
Система наружной теплоизоляции SIKATHERM с пенопластовыми плитами из графитированного полистирола различной формы и толщины, адаптированными к существующему профилю карниза, теплопроводностью λ = 0,032 Вт/м²·K. Плиты крепятся монтажным раствором SIKATHERM и механическими креплениями SIKATHERM ANCLAJE ROCADO R-140 P 100-110. Поверхность плит обрабатывается штукатурным составом SIKATHERM-M с армировочной сеткой SIKATHERM MALLA STD 167 плотностью 160 гр/м². Последующие слои включают грунтование SIKATHERM FONDO N и финишное покрытие SIKATHERM AQUASOL желаемого цвета.
Конструкция крыши
02.01 Уклон крыши
Создание наклонных поверхностей крыши осуществляется путем нанесения структурного раствора марки R-3 SikaRep-2300 средней толщиной слоя около 15 мм, завершающийся нанесением гладкого выравнивающего слоя методом затирки.
02.02 Водоотводящий желоб
Установка периметрального водосборного жёлоба по краю крыши, прикрепляемого к потолочному каркасу анкерными крепежами.
02.03 Теплоизоляция PIR-плитой
Использование плиты из полиизоционата (PIR) толщиной 80 мм (учитывая, что потолок выполнен с формованием пазух из вспенённого полистирола EPS), покрытая волокнистой мембраной с обеих сторон, плотно прилегающей к ядру утеплителя. Тип используемой панели - Sikatherm PIR GT, устанавливаемая на опорную поверхность с помощью двухкомпонентного клея Sikalastic Coldstick, холодного расплавленного герметика, обладающего высокими адгезионными свойствами и влагозащитными характеристиками на этапе монтажа.
02.04 Мембрана Carrier
Нанесение эластомерного мембранного покрытия с встроенными стекловолокнистыми усилителями Sikalastic Carrier, прочно соединяемого с плитой PIR при помощи специального клея Sikalastic Coldstick.
02.05 Полиуретановая мембрана
Гидроизоляция выполнена сплошной полиуретановой мембраной холодной полимеризации Sikalastic 612 производства SIKA, расход материала составляет 2,8 кг/м², наносится в три слоя валиком либо безвоздушным распылителем и укрепляется листами стекловолокна весом 100–150 грамм на квадратный метр. Дополнительные меры защиты предусмотрены вдоль периметра, над сливными отверстиями, профилями и специальными покрытиями кварцевым песком.
02.06 УФ-защитное покрытие
Финишный слой защиты от ультрафиолетовых лучей, состоящий из двухкомпонентного аллифатического полиуретана SIKAFLOOR 701 или аналогичного продукта, расход примерно 250 граммов на м², наносимого кистью или краскопультом, оттенок подобен цвету фасадной отделки.
(03.01) Внутренняя рамочная вставка вокруг дверных коробок оконных проемов для достижения оптимальной фиксации панелей возврата по всему периметру окна.
(03.02) Обработка отверстий для крепления солнечных батарей путём тщательного заполнения швов шириной 1 см полиуретановой замазкой Sikaflex 11-FC Purform. После полимеризации поверх металлического элемента анкера нанести полную внутреннюю секцию гидроизоляционного состава Sikalastic 612.
(03.03) Профиль капельника между цоколем жилого помещения и поверхностью фасада.
Чтобы полноценно ощутить и оценить этот проект, важно провести здесь достаточно времени, пройтись по дому, почувствовать его изнутри, изучить, как внутренние объемы играют со светом, создавая удивительные визуальные эффекты. Именно такое путешествие позволит раскрыть всю красоту архитектуры, переплетающую исторические мотивы с современными формами, гармонично вписанными в уникальное природное окружение.

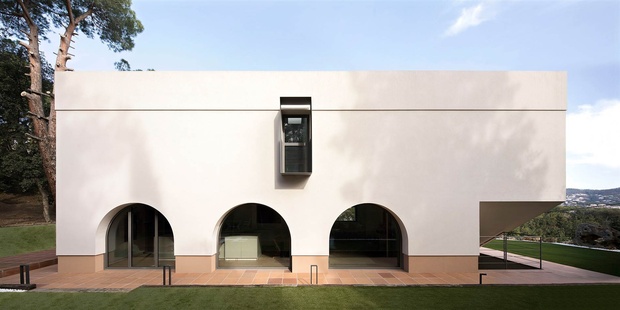

Цельное облицовочное покрытие крыши и фасадов
Вся оболочка здания сформирована единым облицовочным покрытием, придающим зданию цельность и однородность. Для облицовки фасадов применяется система внешнего утепления с плитами теплоизоляции из экструдированного пенополистирола толщиной от 80 до 120 мм, механически зафиксированных и закрепленных цементным раствором с добавлением армирующей сетки и декоративного финального покрытия Aquasol заданного цвета.

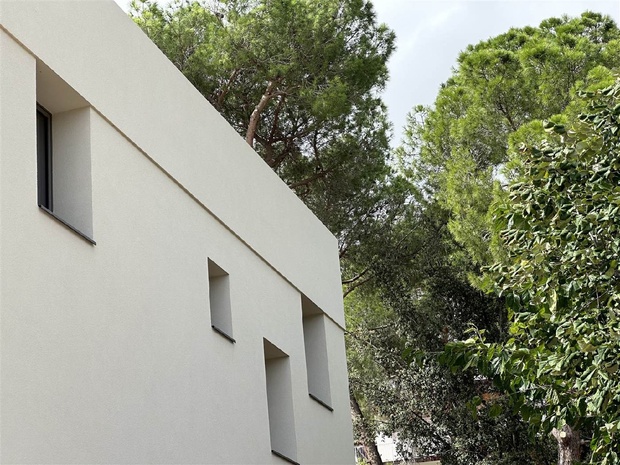

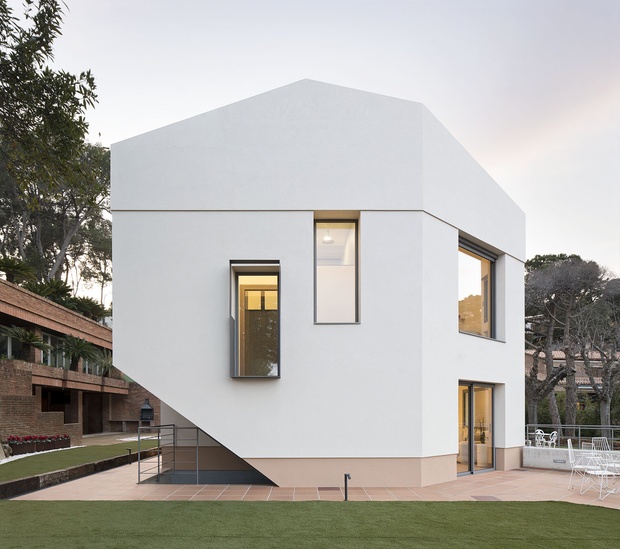

Облицовка фасада образует небольшие выступы, которые создают интересные тени и зрительно выделяют очертания оконных и дверных проемов. Такие выступы выполняют ещё одну важную функцию - отводят воду от стен и помогают поддерживать чистоту фасада, как это часто делается в домах с деревянными стенами.

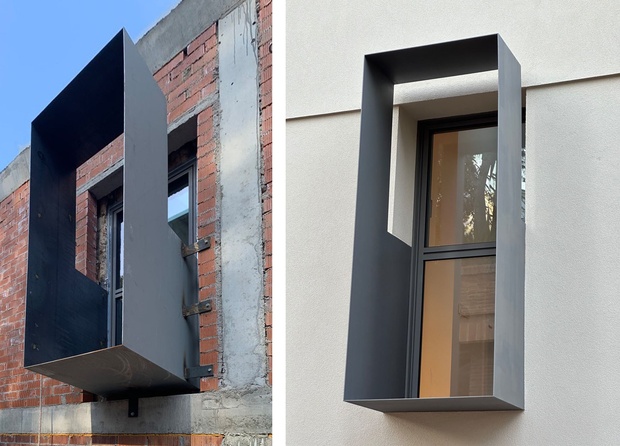

Отдельные проёмы дополнительно выделяются декоративными элементами из стали, слегка выступающими вперёд относительно основной плоскости фасада. Они изготовлены из оцинкованной и покрашенной стали, надёжно закреплены на стенах и скрыты внутри облицовочного слоя таким образом, чтобы исключить попадание влаги и предотвратить появление коррозии металла.

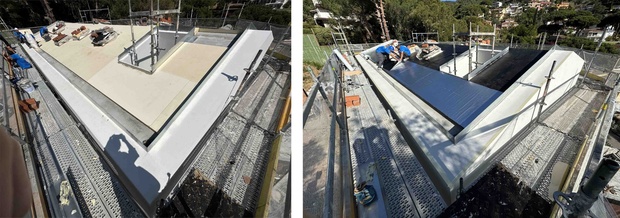

Теплоизоляция крыши выполнена плитами из полиизоциануратного материала (PIR) толщиной 80 мм. Плиты покрыты с обеих сторон эластомерной стеклянной пленкой. Крепление производится на двухкомпонентный клей.
Над плитами утеплителя монтируется специальное гидрозащитное покрытие - это однослойная полиуретановая пленка, которая вступает в реакцию и твердеет под воздействием влажности окружающей среды. Такой материал предназначен для надежной гидроизоляции крыш и террас, его удобно наносить под плитку, закрепленную на клеящем составе.

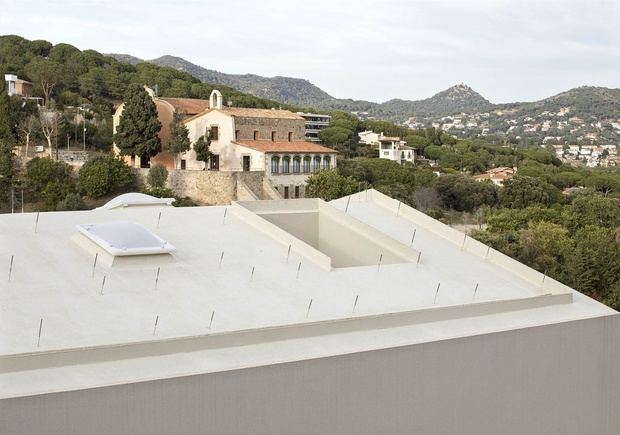

Отверстия для крепления металлических фиксаторов солнечных панелей были заполнены полиуретановым герметиком. После полного высыхания и отвердения на нижнюю часть каждого крепления нанесена дополнительная гидроизоляция. Наконец, поверх всей конструкции смонтирован верхний слой защитного покрытия от ультрафиолетовых лучей - двухкомпонентная аллифатическая полиуретановая краска, подобранная в тон общему цветовому оформлению фасада.
При создании дома особое внимание уделялось экологии и местным особенностям региона, чтобы сделать проживание комфортным и энергосберегающим. За это проект отмечен престижной международной наградой программы CPSI от британского фонда Green Cross UK.
Дом сочетает передовые строительные технологии без лишней помпы и искусственных украшений, гармонично интегрируется в окружающую экосистему и приглашает жильцов погрузиться в опыт созерцательной жизни в гармонии с природой.
Оригинал новостной статьи - tectonica.archi | Фото - Del Rio Bani
